موصل طرفي للوحة الدوائر المطبوعة H2EDGM-5.0 للتوصيلات الكهربائية

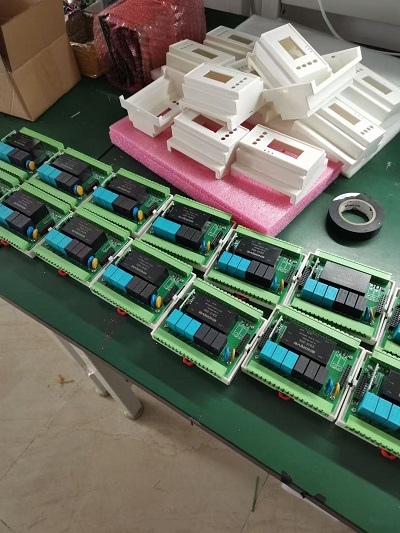

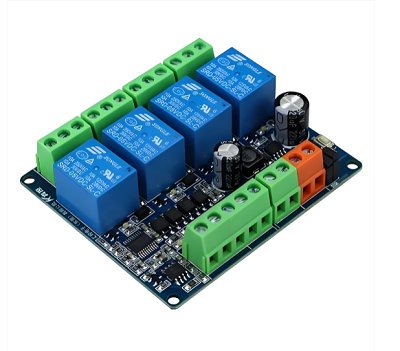

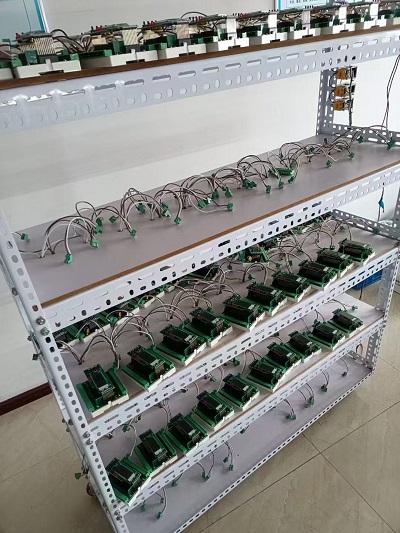

الأتمتة الصناعية

تُستخدم على نطاق واسع في لوحات التحكم والمعدات الميكانيكية وأنظمة الأتمتة للمساعدة في توصيل خطوط الطاقة والإشارة.

إلكترونيات السيارات

مثالية لأنظمة الإلكترونيات الخاصة بالسيارات، بما في ذلك المصابيح وأجهزة الاستشعار ووحدات الطاقة.

الإلكترونيات الاستهلاكية

مناسب لمجموعة متنوعة من الأجهزة المنزلية والأجهزة الإلكترونية التي تتطلب توصيلات لوحة الدوائر المطبوعة الموثوقة.

أنظمة الطاقة المتجددة

تُستخدم للتوصيلات الكهربائية في الألواح الشمسية، والمحولات، وأنظمة إدارة البطاريات.

الإلكترونيات المنزلية والتجارية

ضمان استقرار التوصيلات الكهربائية في الأجهزة المنزلية وأنظمة الأمن ومعدات الاتصالات.

س1: ما هي القيمة العملية التي يوفرها قابس التوصيل ذو الحافة 5.0 مم لتجميع الخزائن؟

ج: يأتي هذا القابس مزودًا بحواف تثبيت على كلا الجانبين.

تقوم الحواف بتثبيت القابس على الهيكل أو أقواس لوحة الدوائر المطبوعة باستخدام البراغي.

ينتقل الحمل الميكانيكي الناتج عن سحب الكابل إلى الحافة، وليس إلى وصلات اللحام.

وهو مناسب لدوائر الإشارة والدوائر منخفضة الطاقة داخل خزائن التحكم.

يمكنك فصل أسلاك التوصيل بالكامل لأغراض الصيانة.

لا حاجة لإعادة توصيل كل نقطة طرفية على حدة.

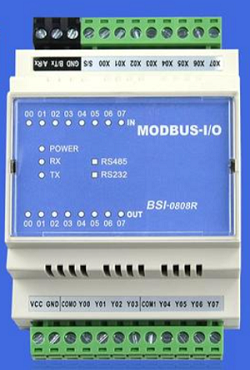

تشمل الاستخدامات الشائعة توصيلات الإدخال/الإخراج لوحدات التحكم المنطقية القابلة للبرمجة (PLC)، وأجهزة الاستشعار، والمشغلات الصغيرة.

س2: ما هو نطاق الأسلاك والتصنيفات الكهربائية التي يجب أن أتبعها لهذا القابس القابل للتوصيل ذو الحافة 5.0 مم؟

أ: التصنيفات النموذجية: 300 فولت، 10-12 أمبير لكل نقطة اتصال وفقًا لمعايير IEC و UL.

أحجام الأسلاك المتوافقة: 0.5-2.5 مم² موصلات صلبة أو مجدولة.

تحتاج الأسلاك المجدولة الدقيقة إلى حلقات تثبيت لضمان اتصال مستقر.

لا تقم بتوصيل دوائر الطاقة الخاصة بالمحركات الثقيلة بهذا الموصل.

تُظهر الملاحظات الميدانية أن معظم أعطال التوصيل تنجم عن سوء تحضير الأسلاك، وليس عن عيوب في المكونات.

س3: ما هي أخطاء التجميع الشائعة التي تحدث مع أطراف التوصيل ذات الحواف 5.0 مم؟

ج: يقوم العديد من الفنيين بربط براغي تثبيت الشفة بإحكام شديد.

قد يؤدي عزم الدوران الزائد إلى تشقق الغلاف البلاستيكي أو انحناء أقواس التثبيت.

تأكد من أن أسطح الشفة مستوية تمامًا على أسطح التركيب.

قم بإزالة النتوءات من فتحات التثبيت المعدنية. فالنتوءات الحادة تُسبب ضغطًا خفيًا على الحافة.

لا تقم أبدًا بدفع القابس بالقوة في الموصل.

القوة ستؤدي إلى ثني المسامير أو إتلاف هيكل القفل.

تأكد من تثبيت القفل بالكامل بعد التزاوج. يجب أن تشعر بنقرة قفل واضحة.

س4: هل يمكنني خلط سدادات ذات حواف 5.0 مم ومجمعات من مصنعين مختلفين؟

ج: المسافة بين الأطراف 5.0 مم هي المعيار الصناعي، لذا قد تتناسب الأجزاء من الناحية الفيزيائية.

لكن أبعاد الشفة، وسماكة الدبوس، وضغط تلامس الزنبرك تختلف باختلاف العلامات التجارية.

قد يؤدي التزاوج بين العلامات التجارية المختلفة إلى اتصال متقطع بعد اهتزاز الخزانة وتقلبات درجة الحرارة.

استخدم مجموعات المقابس والموصلات المتطابقة من مورد واحد للخزائن المنتجة بكميات كبيرة.

إذا كان التوافق بين العلامات التجارية المختلفة إلزاميًا، فقم بإجراء اختبارات الاهتزاز والدورة الحرارية قبل الإنتاج على نطاق واسع.

س5: ما هي فحوصات الفحص والتشغيل الواردة الرئيسية للقوابس القابلة للتوصيل ذات الحواف 5.0 مم؟

أ: تحقق من وجود أي تشوه في فتحات تثبيت الشفة عند استلام البضائع.

افحص الدبابيس بحثًا عن أي انحناء أو تشوه. الدبابيس المنحنية تسبب عدم التزاوج الكامل.

تأكد من أن قفل التحرير يعمل بسلاسة.

أثناء تشغيل الخزانة، قم بإجراء اختبار سحب خفيف لكل كابل سلكي.

تأكد من أن الحافة تتحمل قوة السحب بدلاً من نقاط اللحام.

أبقِ برادة المعدن بعيدة عن حجرات التلامس.
