بالنسبة للمعدات الصناعية وأسلاك لوحات التحكم، فإن السلامة ونقل الطاقة المستقر هما دائماً على رأس الأولويات.
في المعدات عالية الطاقة وأنظمة الأسلاك المعقدة، غالباً ما تنطوي كتل التوصيل العادية على مخاطر أمان خفية. لهذا السبب، يفضل معظم مهندسي الصيانة الميدانية استخدام كتل التوصيل الحاجزة في المشاريع ذات الأحمال الثقيلة.
تتميز هذه المحطات بجدران عازلة مستقلة بين كل موضع توصيل. هذا التصميم البسيط والفعال مصمم خصيصًا لحالات التيار العالي، حيث يقلل بشكل كبير من أعطال قصر الدائرة ويحسن السلامة العامة لدوائر الطاقة في المعدات.
ما الذي يميز كتل الحواجز الطرفية عن المحطات الطرفية العادية؟

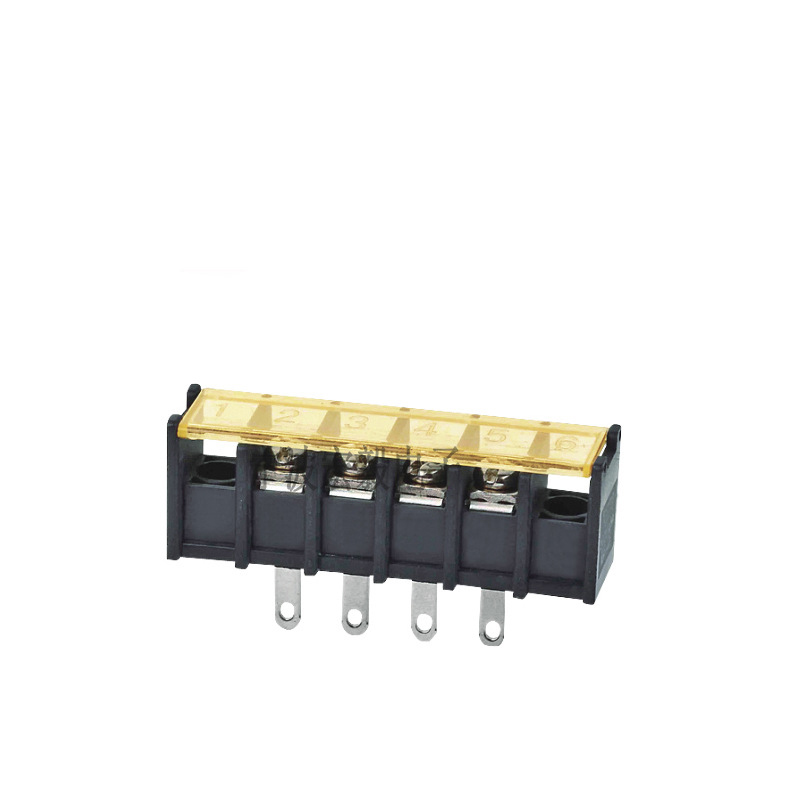

كتل طرفية حاجزية تُعرف أيضاً باسم شرائط التوصيل الأمريكية. وتعتمد هذه الشرائط على طرق توصيل مثبتة بالبراغي. ويتم فصل كل نقطة توصيل بحواجز عازلة مرتفعة.
في عمليات التمديدات الكهربائية الفعلية في المواقع، تُعدّ خيوط الأسلاك النحاسية السائبة شائعة جدًا أثناء عملية تثبيت الأسلاك وتجميعها. هذه الشظايا المعدنية الصغيرة تلامس بسهولة الأطراف المجاورة وتسبب دوائر قصر بعد تعرض المعدات للاهتزاز لفترات طويلة.
تُحلّ الحواجز العازلة المستقلة هذه المشكلة العملية بشكل مثالي، إذ تعزل كل دائرة كهربائية فعلياً. ويؤدي هذا الهيكل إلى قطع خطر التلامس المتبادل بين نقاط التوصيل بشكل فعال.
المزايا الأساسية لكتل التوصيل الطرفية الحاجزة في التمديدات الكهربائية الصناعية
1. زيادة مستوى السلامة الكهربائية لتمديدات الأسلاك في الخزائن
أكبر ميزة لـ كتل طرفية حاجزية للوحات الدوائر المطبوعة تتمثل في حواجز العزل المتكاملة الخاصة بهم.
تزيد هذه الحواجز من مسافة التسرب والمسافة الكهربائية الفاصلة بين الأجزاء الموصلة للتيار. بالنسبة للمعدات الصناعية ذات الجهد العالي، تُعد مسافة العزل الكافية ضرورية. فهي تحافظ على استقرار الدائرة الكهربائية وسلامتها أثناء التشغيل لفترات طويلة، بما يتوافق تمامًا مع معايير السلامة الكهربائية الصناعية.
في عملية تجميع الخزائن الفعلية، يقلل هذا التصميم أيضًا من مخاطر التفريغ القوسي والتسرب الكهربائي الناجم عن الأسلاك الكثيفة.
2. قدرة تحمل عالية التيار موثوقة
موصلات لوحات الدوائر المطبوعة المصغرة مناسبة فقط لنقل الإشارات ذات التيار المنخفض. ولا يمكنها تحمل أحمال الطاقة العالية لفترات طويلة.
تستخدم كتل التوصيل الحاجزة موصلات نحاسية نقية سميكة وهياكل لولبية معززة. يتميز التوصيل بإحكامه وثباته، ولا ينفك بسهولة تحت تيار عالٍ مستمر.
بالنسبة لخطوط الطاقة الصناعية وأسلاك محركات القيادة، تمنع هذه الأطراف مشاكل ارتفاع درجة الحرارة والاحتراق. وهي الخيار الأمثل لتوصيل الطاقة الرئيسية للمعدات الميكانيكية.
3. هيكل متين لظروف العمل القاسية
تعمل معظم أجهزة التحكم الصناعية في بيئات تتسم بالاهتزاز والغبار وتغيرات درجة الحرارة.
صُنعت كتل التوصيل الطرفية الحاجزة من غلاف بلاستيكي سميك مقاوم للهب ومسامير تثبيت عالية المتانة. يتميز الهيكل العام بالمتانة ومقاومة التآكل، مما يجعله مناسبًا للاستخدام الميداني طويل الأمد والصيانة المتكررة للأسلاك.
تدعم معظم الطرازات أغطية واقية شفافة اختيارية. في التطبيقات الميدانية، يمنع هذا الغطاء الفنيين من لمس الأسلاك الكهربائية عن طريق الخطأ أثناء عملية تصحيح الأخطاء. كما يمنع الغبار وبقايا المعادن من التساقط في فجوات الأسلاك، مما يطيل عمر وصلات الأطراف.
سيناريوهات التطبيقات الصناعية الشائعة
تُستخدم كتل التوصيل الحاجزة على نطاق واسع في المعدات التي تتطلب مستوى عالٍ من الأمان وإمدادًا مستقرًا للطاقة:
معدات الطاقة: وحدة تزويد الطاقة غير المنقطعة (UPS)، ومعدات تزويد الطاقة التبديلية
التحكم الصناعي: خزائن التحكم في الآلات الثقيلة، ومعدات تشغيل المحركات
الأجهزة الكهربائية المنزلية: أجهزة منزلية بيضاء كبيرة تتطلب توصيلًا ثابتًا بالتيار الكهربائي.
صناعة النقل: لوحات توزيع الطاقة للسيارات، وأنظمة التحكم الكهربائية للسكك الحديدية
كيفية اختيار كتل طرفية حاجزية مناسبة لمعداتك
يحتاج المهندسون إلى اختيار المحطات الطرفية وفقًا لتصميم المشروع الفعلي وتخطيط الخزانة. فيما يلي أهم نقاط الاختيار:
مقارنة بين المحطات الطرفية ذات الصف الواحد والمحطات الطرفية ذات الصفين
توفر أطراف التوصيل الحاجزة أحادية الصف مساحة داخلية في الخزانة بفضل سهولة التوصيل. وهي مناسبة للأجهزة ذات عدد أقل من دوائر الطاقة.
توفر التصاميم ذات الصفين نقاط توصيل أكثر في نفس مساحة التركيب. وهي مثالية لخزائن التحكم الصغيرة ذات متطلبات الدوائر الكثيفة.
مطابقة التيار المقنن
هذا هو معيار الاختيار الأكثر أهمية. احرص دائمًا على مطابقة التيار المقنن للطرف مع تيار الحمل الأقصى الفعلي للجهاز.
بحسب الخبرة الهندسية العملية، لا تُشغّل أطراف التوصيل تحت الحمل الكامل لفترة طويلة. هامش التيار المناسب يمنع بشكل فعال حدوث أعطال ناتجة عن ارتفاع درجة الحرارة.
اختيار وضع التثبيت
اختر أطراف التوصيل المثبتة على لوحة الدوائر المطبوعة إذا كنت بحاجة إلى لحام مباشر على لوحات الدوائر.
اختر أطراف التوصيل المثبتة على اللوحة لتوصيل الأسلاك الخارجية للخزائن وتوصيل الأسلاك في موقع التجميع. تتكيف أنواع التركيب المرنة مع التصاميم الهيكلية المختلفة للمعدات.
الأسئلة الشائعة حول كتل الحواجز الطرفية
س1: ما وظيفة الغطاء الشفاف لكتل طرفية الحاجز؟
أ: يُعد الغطاء الواقي الشفاف ملحقًا عمليًا للغاية في الموقع. فهو يمنع التلامس الكهربائي العرضي أثناء فحص المعدات وصيانتها. كما أنه يعزل الغبار وبرادة الحديد والرطوبة في بيئة الورشة. ويحافظ على نظافة أطراف الأسلاك ويضمن أداءً كهربائيًا مستقرًا لفترة طويلة.
س2: هل يمكن استخدام كتل طرفية حاجزية لتوصيلات الإشارة؟
ج: على الرغم من أن هذه المحطات مصممة بشكل أساسي لدوائر توزيع الطاقة، إلا أنها مناسبة أيضًا لتوصيل الإشارات في ظروف العمل الخاصة.
بالنسبة للمعدات التي تتعرض لاهتزازات شديدة أو في الحالات التي تتطلب عزلًا دقيقًا للدائرة، يمكن استخدام أطراف التوصيل الحاجزة لتجنب تداخل الإشارات والأسلاك غير المحكمة. كما أنها توفر اتصالًا أكثر استقرارًا من أطراف التوصيل العادية في البيئات الصناعية القاسية.
س3: هل تدعمون كتل طرفية حاجزية مخصصة؟
ج: نعم، نحن شركة متخصصة في تصنيع كتل التوصيل الطرفية. يمكننا تخصيص عدد أقطاب التوصيل، وملحقات التركيب الخاصة، ومسافات الدبابيس المختلفة وفقًا لمتطلبات مشروع العميل.
نحن ندعم تعديل الأحجام غير القياسية والتخصيص الهيكلي لتلبية احتياجات تصميم خزائن التحكم والمعدات الخاصة بشكل مثالي.
ميزة
كتل طرفية حاجزية أحادية الصف
كتل طرفية حاجزية مزدوجة الصف
قوة الجذع
مساحة موفرة للمساحة، وتصميم أسلاك بسيط
كثافة توصيل أعلى ضمن مساحة محدودة للوحة الدوائر المطبوعة/اللوحة
حالة الاستخدام المثالية
تصاميم ذات نقاط اتصال أقل، وتخطيط خطي ضيق
توزيع الطاقة متعدد الدوائر في الأماكن ذات المساحة المحدودة على اللوحة
خصائص التجميع
سهولة الوصول إلى الأسلاك الفردية أثناء الصيانة
تتطلب الأسلاك الكثيفة توجيهًا دقيقًا للأسلاك لتجنب الازدحام.
ملف التكاليف
انخفاض تكلفة الوحدة للتكوينات ذات القنوات المنخفضة
تكلفة أعلى قليلاً، وقيمة أكبر للتصميمات ذات عدد الإدخال/الإخراج العالي
