الطرفية مناسبة لمجموعة متنوعة من أقطار الأسلاك، وتدعم الأسلاك أحادية الجديلة ومتعددة الجدائل، كما أنها سهلة التركيب والصيانة. يستخدم على نطاق واسع في التحكم الصناعي، ومعدات الإضاءة، وأنظمة الطاقة، ومعدات الاتصالات، والأجهزة المنزلية.
رقم الصنف :
H15EDGKN-3.5دفع :
T/Tأصل المنتج :
Chinaلون :
green ,we can also make other color if meet moqيتميز موصل طرفي لولبي للتثبيت على لوحة الدوائر المطبوعة (PCB) بمسافة 3.81 مم بتصميم صغير الحجم، وهو مناسب لتلبية احتياجات التوصيل لمختلف لوحات الدوائر الإلكترونية. مصنوع من مواد عالية الجودة لضمان أداء كهربائي ممتاز وثبات ميكانيكي عالٍ. يثبت الموصل السلك بإحكام باستخدام البراغي، مما يمنع ارتخاءه وضعف التوصيل. وهو مناسب بشكل خاص للاستخدام في البيئات المعرضة للاهتزازات.
تبلغ المسافة بين الأطراف 3.81 مم، مما يُتيح تصميمًا أكثر إحكامًا للأسلاك ويُوفر مساحةً فعّالة على لوحة الدوائر. صُنعت دبابيس التوصيل من سبيكة نحاسية مطلية بالقصدير، تتميز بموصلية جيدة ومقاومة عالية للتآكل، مما يضمن تشغيلًا مستقرًا طويل الأمد. أما الغلاف الخارجي، فهو مصنوع من بلاستيك مقاوم للاشتعال، يتحمل درجات الحرارة العالية والصدمات، ويلبي متطلبات السلامة في التطبيقات الصناعية.
يكتب: كتلة طرفية لولبية قابلة للتوصيل على لوحة الدوائر المطبوعة
القطب:
| كتلة طرفية ثنائية الدبابيس | كتلة طرفية ثلاثية الأطراف | كتلة طرفية رباعية الأطراف | كتلة طرفية ذات 5 دبابيس | كتلة طرفية بستة دبابيس | كتلة طرفية ذات 7 دبابيس |
| كتلة طرفية ذات 8 دبابيس | كتلة طرفية ذات 9 دبابيس | كتلة طرفية ذات 10 دبابيس | كتلة طرفية ذات 11 سنًا | كتلة طرفية ذات 12 سنًا | كتلة طرفية ذات 13 سنًا |
| كتلة طرفية ذات 14 سنًا | كتلة طرفية ذات 15 سنًا | كتلة طرفية ذات 16 سنًا | كتلة طرفية ذات 17 سنًا | كتلة طرفية ذات 18 سنًا | كتلة طرفية ذات 19 سنًا |
| كتلة طرفية ذات 20 سنًا | كتلة طرفية ذات 21 سنًا | كتلة طرفية ذات 22 سنًا | كتلة طرفية ذات 23 سنًا | كتلة طرفية ذات 24 سنًا |
| السكن | PA66، UL94V-0 |
| أفسد | فولاذ M2.0، مطلي بالزنك، نوع الفتحة "-" |
| اتصال | سبيكة نحاسية، مطلية بالقصدير |
| مشبك | سبيكة نحاسية، مطلية بالقصدير |
| الجهد المقنن | UL IEC 300 فولت 250 فولت |
| التيار المقنن | 8A 7A |
| مقاومة التلامس | 20 ملي أوم (كحد أقصى) |
| مقاومة العزل | 500 ميجا أوم/500 فولت تيار مستمر |
| تحمل الجهد | تيار متردد 1500 فولت/دقيقة واحدة |
| نطاق الأسلاك | 28-16 awg |
| نطاق درجة الحرارة | -40 درجة مئوية ~ +105 درجة مئوية |
| أقصى لحام | +250، لمدة 5 ثوانٍ. |
☑ يتكيف مع أنواع متعددة من المقابس، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات إدخال البيانات
☑ طريقة تركيب عالمية، مناسبة لمختلف الحالات
نختار مواد تغليف عالية الجودة وآمنة لضمان عدم تلف طلبك أثناء التوصيل.
هذه الشروط التجارية مقبولة: EXW، FOB، CFR، CIF.

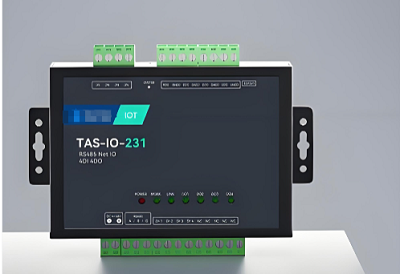

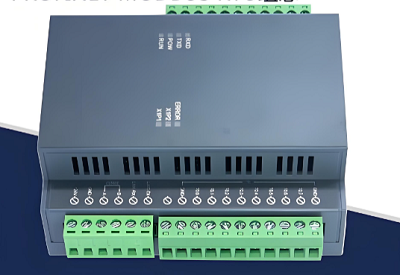

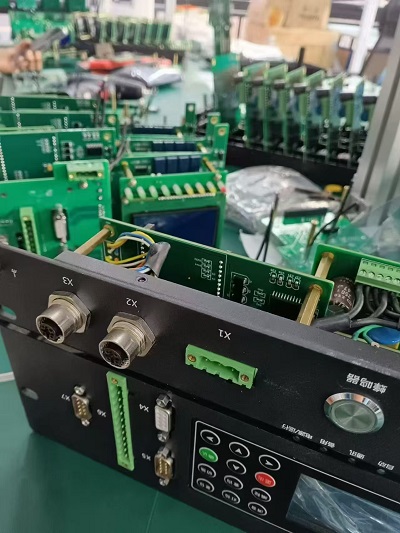

1. وحدة تحكم الحركة 2. عداد طاقة ثلاثي الأطوار 3. جهاز حماية الحاسوب الصغير 4. المعدات الكهربائية
5. معدات التشغيل الآلي 6. معدات الأمن 7. معدات إنترنت الأشياء
ج: هذا قابس مستقيم ذو حواف تثبيت جانبية.
تقوم الحواف بتثبيت القابس بالهيكل أو الأقواس المعدنية باستخدام البراغي.
ينتقل إجهاد سحب الكابل إلى الحافة، وليس إلى وصلات اللحام.
يُعدّ التخطيط المستقيم بزاوية 180 درجة مناسبًا للتوصيلات الرأسية داخل العلب.
يُستخدم عادةً في دوائر الإدخال/الإخراج لوحدات التحكم المنطقية القابلة للبرمجة (PLC)، وأجهزة الاستشعار، ودوائر إشارات المشغلات الصغيرة.
يمكن فصل أسلاك التوصيل بالكامل لإجراء الصيانة السريعة.
تم تصميمه لحلقات الإشارة ذات الجهد المنخفض، وليس لأحمال المحركات عالية الطاقة.
أ: التصنيفات النموذجية: 300 فولت، 8-10 أمبير لكل نقطة اتصال وفقًا لمعايير IEC و UL.
متوافق مع الموصلات الصلبة أو المجدولة بمساحة 0.5-1.5 مم².
تتطلب الأسلاك ذات الخيوط الدقيقة حلقات تثبيت سلكية لضمان اتصال موثوق.
لا تقم بتوصيل دوائر الطاقة الخاصة بالمحركات الثقيلة بهذا الموصل.
تُظهر الملاحظات الميدانية أن معظم أعطال التوصيل ناتجة عن إعداد الأسلاك بشكل غير صحيح، وليس عن عيوب في المكونات.
ج: يقوم العديد من الفنيين بربط براغي تثبيت الشفة بإحكام شديد.
قد يؤدي عزم الدوران الزائد إلى تشقق الغلاف البلاستيكي أو تشويه أقواس التثبيت.
تأكد من أن أسطح الشفة مستوية تمامًا على أسطح التثبيت.
قم بإزالة النتوءات من فتحات التثبيت المعدنية. فالنتوءات الحادة تُسبب إجهادًا ميكانيكيًا خفيًا.
لا تقم أبدًا بدفع القابس بقوة في الموصل. فالقوة المفرطة قد تؤدي إلى ثني المسامير أو إتلاف آليات القفل.
تأكد من تثبيت المقعد بالكامل بعد التزاوج. يجب أن تشعر بنقرة إغلاق واضحة.
تجنب سحب الكابلات مباشرة على جسم القابس لمنع تلف وصلات اللحام.
ج: المسافة بين الأطراف 3.81 مم هي المعيار الصناعي، لذا قد تتناسب الأجزاء من الناحية الفيزيائية.
لكن سمك الدبوس وعمق التلامس وأبعاد الشفة وضغط الزنبرك تختلف باختلاف العلامات التجارية.
قد يؤدي التزاوج بين العلامات التجارية المختلفة إلى حدوث اتصال متقطع بعد اهتزاز الخزانة وتقلبات درجة الحرارة.
استخدم مجموعات المقابس والموصلات المتطابقة من مورد واحد للخزائن المنتجة بكميات كبيرة.
إذا لم يكن من الممكن تجنب الجمع بين العلامات التجارية المختلفة، فقم بإجراء اختبارات الاهتزاز والدورة الحرارية قبل الإنتاج بكميات كبيرة.
أ: افحص استقامة الدبابيس في الدفعات الواردة. الدبابيس المنحنية تسبب تزاوجًا جزئيًا وإشارات غير مستقرة.
تحقق من وجود أي تشوه في فتحات تثبيت الشفة.
اختبر عملية توصيل وفصل القابس لضمان التشغيل السلس دون حدوث أي عطل.
أثناء تشغيل الخزانة، قم بإجراء اختبارات سحب خفيفة على كل كابل سلكي.
تأكد من أن الحافة تمتص شد الكابل بدلاً من وصلات اللحام.
