كتلة طرفية قابلة للتوصيل 5.08 مم للتطبيقات الصناعية

س1: أين تعمل أطراف التوصيل ذات الدبابيس المستقيمة المفتوحة بقياس 5.08 مم بشكل أفضل في تصميمات لوحات الدوائر المطبوعة للخزائن؟

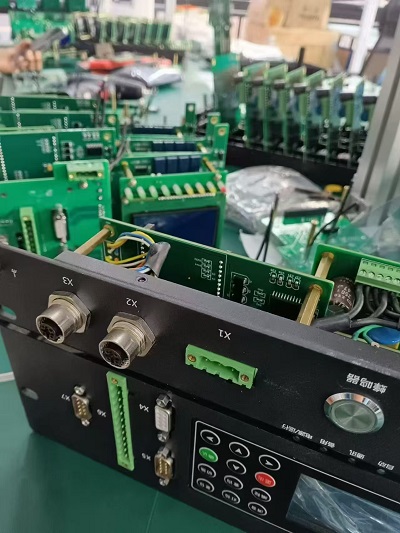

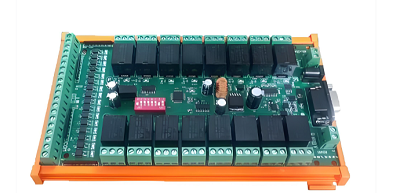

أ: تُلحم الدبابيس المستقيمة المفتوحة مباشرةً على لوحة الدوائر المطبوعة. توفر المسافة بين الدبابيس البالغة 5.08 مم مسافة كافية لتمرير الإشارات العالية أو الدوائر منخفضة الطاقة. يستخدمها المهندسون في لوحات الإدخال/الإخراج لوحدات التحكم المنطقية القابلة للبرمجة، ووحدات الترحيل، والأسلاك الداخلية للخزائن. كما يُسهّل تصميم الغلاف المفتوح فحص الأسلاك بصريًا بعد التجميع.

س2: ما هي أحجام الأسلاك التي تناسب كتل طرفية الدبابيس المستقيمة المفتوحة هذه بقطر 5.08 مم؟
ج: تدعم الإصدارات القياسية موصلات بمساحة مقطع عرضي تتراوح بين 0.2 و2.5 مم². يتم إدخال الأسلاك الصلبة بسلاسة. أما بالنسبة للأسلاك المجدولة، فيُرجى لفّ الخيوط بإحكام قبل إدخالها. هذا يمنع انفصال خيوط النحاس التي قد تُسبب ماسًا كهربائيًا أثناء توصيل الأسلاك داخل الخزائن.

س3: ما هي مشاكل اللحام التي يجب أن ننتبه إليها عند تركيب أطراف التوصيل ذات الدبابيس المستقيمة المفتوحة؟
ج: تجنب تسخين الدبابيس بشكل مفرط أثناء اللحام. فالحرارة الزائدة تشوه الغلاف البلاستيكي وتضعف نوابض التلامس. قلل وقت التسخين لكل دبوس، وتأكد من محاذاة الدبابيس بعد اللحام. فالدبابيس المعوجة تمنع التوصيل السلس للمقبس على خط الإنتاج.

س4: هل يمكن توصيل أطراف التوصيل المستقيمة المفتوحة بقطر 5.08 مم مع مقابس العلامات التجارية الأخرى ذات نفس المسافة بين الأطراف؟
ج: تشترك جميعها في تباعد الدبابيس البالغ 5.08 مم، لكن سُمك الدبابيس، وشكل الهيكل المفتوح، وميزات القفل تختلف باختلاف الشركة المصنعة. لا يُضمن التوافق بين العلامات التجارية المختلفة. يُنصح دائمًا باختبار العينات في النموذج الأولي قبل طلب كميات كبيرة من الخزائن.

س5: ما هي المواصفات الأساسية التي يجب على المهندسين التأكد منها قبل اختيار هذه المحطات الطرفية؟
أ: تحقق أولاً من الجهد والتيار المقننين. تحقق من تصنيف مقاومة اللهب للعزل، وتأكد من أن طول الدبوس يتطابق مع سمك لوحة الدوائر المطبوعة.
