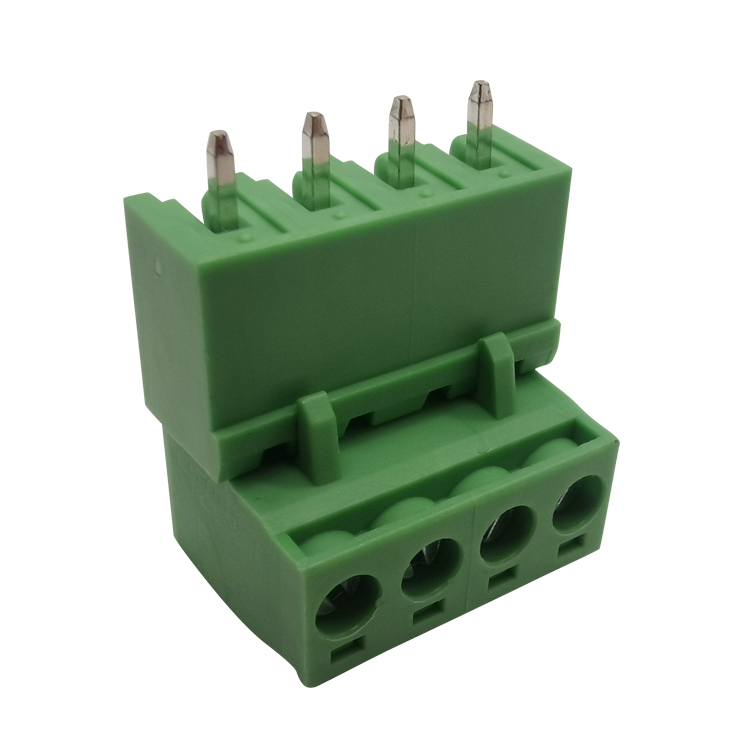

في أنظمة التحكم الصناعية، وأنظمة الطاقة، ومعدات الأتمتة، والمنتجات الإلكترونية، تعتبر كتل التوصيل من أكثر الموصلات شيوعاً وأهمية. إن اختيار النوع المناسب من كتل التوصيل (مثل أطراف لوحات الدوائر المطبوعة القابلة للتوصيل، أو أطراف التوصيل اللولبية، أو أطراف التوصيل الزنبركية) لا يؤثر فقط على كفاءة التوصيل، بل يؤثر أيضاً بشكل مباشر على استقرار النظام وتكاليف الصيانة المستقبلية. أولاً: ما هي كتل التوصيل الطرفية للوحات الدوائر المطبوعة القابلة للتوصيل؟كتل طرفية قابلة للتوصيل للوحات الدوائر المطبوعة يتكون من جزأين: قابس وقاعدة، مما يسمح بإدخاله وإزالته بسرعة دون الحاجة إلى إعادة توصيل الأسلاك.يُستخدم هذا النوع من كتل التوصيل على نطاق واسع في المعدات المعيارية وأنظمة التحكم الصناعية.تشمل المزايا ما يلي:- تركيب وصيانة سريعة- اتصال موثوق به وتواصل مستقر- مناسب للتركيب على لوحات الدوائر المطبوعة- متوفر بأحجام مختلفة للمسافة بين المسامير، مثل 3.5 مم، 3.81 مم، 5.0 مم، 5.08 مم، 7.5 مم، و7.62 مم ثانيًا: كتل التوصيل اللولبية: الخصائصتُثبّت أطراف التوصيل اللولبية الأسلاك باستخدام البراغي، مما ينتج عنه بنية متينة. وهي من أكثر أنواع أطراف التوصيل شيوعًا في التطبيقات الصناعية. الميزات الرئيسية:- تثبيت سلكي آمن بقوة شد عالية- مناسب لتطبيقات التيار المتوسط إلى العالي- تكلفة منخفضة وتعدد استخدامات عالٍ- متوفر بتكوينات مختلفة، بما في ذلك أطراف التوصيل اللولبية المثبتة على لوحة الدوائر المطبوعة، وثنائية الأطراف، وثلاثية الأقطاب، وما إلى ذلك. ثالثًا: كتل طرفية زنبركية/بدون براغيكتل طرفية زنبركية استخدم مشابك زنبركية لتثبيت الأسلاك، مما يلغي الحاجة إلى البراغي ويحسن كفاءة التجميع. المزايا الرئيسية:- توصيل سريع، مما يقلل من وقت العمل- مقاومة ممتازة للاهتزازات- مناسب لتصميمات لوحات الدوائر المطبوعة عالية الكثافة رابعاً: أطراف تثبيت لوحات الدوائر المطبوعة وكتل أطراف التوصيل الحاجزةفي التطبيقات التي تتطلب مسافة عزل عالية وأمانًا، تُستخدم كتل طرفية حاجزية على نطاق واسع.مناسب لإمدادات الطاقة، والتحكم في الطاقة، والمعدات الصناعية. خامساً: كيف تختار كتلة التوصيل المناسبة؟عند اختيار كتلة طرفية، يُنصح بالتركيز على ما يلي:1. تباعد الأطراف (المسافة بين الأطراف)2. تصنيفات التيار والجهد3. طريقة التوصيل (مسمار/زنبرك/موصل)4. طريقة تركيب لوحة الدوائر المطبوعة5. وتيرة الصيانة المستقبلية خاتمة:سواء كانت أطراف توصيل قابلة للتوصيل، أو أطراف توصيل مثبتة على لوحة الدوائر المطبوعة، أو أطراف توصيل زنبركية، فإن اختيار حل طرف التوصيل المناسب يمكن أن يحسن استقرار النظام بشكل كبير.بصفتنا شركة مصنعة وموردة محترفة للمحطات الطرفية، يمكننا توفير حلول مخصصة لمحطات الدوائر المطبوعة لعملائنا.
ما هي الفروقات بين كتل التوصيل الطرفية من النوع اللولبي، والنوع الزنبركي، والنوع القابل للتوصيل؟ أي نوع منها أنسب لأنظمة الأتمتة الصناعية، وأنظمة الطاقة، وتوصيلات لوحات الدوائر المطبوعة؟ تقدم هذه المقالة مقارنة تفصيلية للمزايا والعيوب وسيناريوهات الاستخدام وتوصيات الاختيار لهذه الأنواع الثلاثة من كتل التوصيل الطرفية، مما يساعد المهندسين ومسؤولي المشتريات على اتخاذ قرارات مدروسة. لماذا يؤثر اختيار كتل التوصيل الطرفية على استقرار النظام؟في مجالات التحكم الصناعي، وتوزيع الطاقة، ومعدات الطاقة الجديدة، وأنظمة الأتمتة، كتل طرفية تُعدّ هذه المكونات أساسية للربط. وتؤثر طرق الربط المختلفة بشكل مباشر على سلامة النظام واستقراره وتكاليف صيانته. أولاً: كتلة طرفية لولبيةالمزايا: قدرة عالية على حمل التيار، تكلفة أقل، مناسبة للأسلاك ذات المقطع العرضي الكبير.القيود: يتطلب صيانة دورية، وقد يرتخي في البيئات ذات الاهتزازات العالية.السيناريوهات القابلة للتطبيق: خزائن توزيع الطاقة، صناديق التحكم الصناعية، معدات الطاقة ذات التيار العالي. ثانياً: كتلة طرفية زنبركيةالمزايا: مقاومة عالية للاهتزاز، لا تحتاج إلى صيانة، كفاءة عالية في التركيب.القيود: تكلفة أعلى نسبياً، غير مناسب لتطبيقات التيار العالي جداً.السيناريوهات القابلة للتطبيق: أنظمة التحكم الآلي، النقل بالسكك الحديدية، المعدات الروبوتية. ثالثًا: الدفع للداخل / كتل طرفية قابلة للتوصيلالمزايا: سهولة التركيب، ملائمة للتصميم المعياري، مناسبة لتوصيلات لوحات الدوائر المطبوعة.القيود: قدرة منخفضة نسبياً على حمل التيار، والقوة الهيكلية ليست جيدة مثل أطراف التوصيل من النوع اللولبي.السيناريوهات القابلة للتطبيق: لوحات التحكم في لوحات الدوائر المطبوعة، والمعدات المنتجة بكميات كبيرة، والأنظمة التي تتطلب تفكيكًا وتجميعًا متكررًا. ملخص لأنواع كتل التوصيل الطرفية الثلاثة:س1: النوع اللولبي يركز على قدرة عالية على حمل التيار؛السؤال الثاني: يركز النوع الزنبركي على مقاومة الاهتزاز والتشغيل بدون صيانة؛س3: يركز النوع القابل للدفع على الكفاءة والنمطية.عند الاختيار، ينبغي إيلاء اهتمام شامل لمستويات التيار والجهد، والظروف البيئية، وكفاءة التركيب، ومتطلبات الصيانة. الأسئلة الشائعة (FAQ)س1: ما هو نوع كتلة التوصيل الأكثر مقاومة للاهتزاز؟ج: كتل التوصيل الطرفية من النوع الزنبركي أكثر استقرارًا في البيئات ذات الاهتزازات العالية.س2: ما هو النوع الموصى به للتطبيقات ذات التيار العالي؟ج: تعتبر كتل التوصيل من النوع اللولبي أكثر ملاءمة لتطبيقات التيار العالي.س3: ما نوع كتلة التوصيل المستخدمة في لوحات الدوائر المطبوعة؟ج: تعتبر كتل التوصيل الطرفية القابلة للتوصيل أو التوصيل المباشر أكثر ملاءمة لتطبيقات لوحات الدوائر المطبوعة.
