أولا وقبل كل شيء، تلعب المواد المستخدمة في الكتل الطرفية دورا حاسما في جودتها الشاملة. يجب أن يكون الغلاف العازل مصنوعًا من البلاستيك الهندسي المقاوم للهب، في حين أن المكونات الموصلة يجب أن تكون مصنوعة من مواد سبائك النحاس. وذلك لأن المواد العازلة البلاستيكية والمكونات الموصلة تؤثر بشكل مباشر على جودة الكتلة الطرفية، وتحدد وظائف العزل والتوصيل.بالإضافة إلى ذلك، تعتبر عملية إنتاج الكتل الطرفية أمرًا بالغ الأهمية أيضًا. إذا لم تكن عملية الإنتاج مطابقة للمعايير، ولم تتم معالجة الخيط بشكل صحيح، ولم يكن عزم الدوران ضمن المواصفات، فسوف تفقد الكتلة الطرفية قدرتها على توصيل الأسلاك بشكل فعال.علاوة على ذلك، فإن مظهر الكتل الطرفية مهم أيضًا. أ كتلة طرفية عالية الجودة لا ينبغي أن تلبي المتطلبات الوظيفية فحسب، بل يجب أن تتمتع أيضًا بمظهر جذاب بصريًا. يمكن للكتلة الطرفية المصممة جيدًا أن تترك انطباعًا إيجابيًا على المستخدمين وتعزز تجربة المستخدم الشاملة.في الختام، عندما يتعلق الأمر بالكتل الطرفية عالية الجودة، فمن الضروري مراعاة المواد المستخدمة وعملية الإنتاج والتصميم العام للمنتج من أجل ضمان الأداء الأمثل والموثوقية.
عند استخدام الكتل الطرفية لثنائي الفينيل متعدد الكلور لتطبيقات الأسلاك، من المهم أن تضع في الاعتبار الاحتياطات التالية:1. تأكد دائمًا من إيقاف تشغيل الطاقة قبل بدء أي عمليات توصيل الأسلاك. لا تحاول أبدًا العمل على الكتل الطرفية أثناء تشغيلها. إذا لم تكن متأكدًا من انقطاع التيار الكهربائي، فاستخدم جهاز اختبار الجهد للتحقق. بالإضافة إلى ذلك، إذا كانت هناك أزرار منزلقة على الكتل الطرفية أو المفاتيح، فمن المستحسن استبدالها إذا كانت مهترئة لمنع أي خطر حدوث صدمة كهربائية.2. عند التوصيل بمصدر الطاقة، تأكد من تركيب قناة PVC لتوجيه الأسلاك. تجنب ترك الأسلاك معلقة بشكل غير محكم دون أي دعم مناسب أو تثبيت على أقواس الدعم أو قضبان التوصيل.3. انتبه إلى طول الأسلاك عند الاتصال بصندوق التبديل. يوصى بالحفاظ على أطوال الأسلاك ضمن نطاق مناسب وتوجيهها بشكل صحيح عبر القنوات. تجنب دفع الأسلاك مباشرة إلى المفاتيح للتثبيت.باتباع هذه الاحتياطات، يمكنك ضمان التشغيل الآمن والفعال للوحدة كتل محطة ثنائي الفينيل متعدد الكلور. إذا كان لديك أي أسئلة أخرى أو كنت بحاجة إلى المساعدة، فلا تتردد في الاتصال بنا.
تتكون هذه الكتلة الطرفية بشكل أساسي من رأس ذكر ومقبس أنثى، مما يسمح بتوصيل سهل وآمن للأسلاك والكابلات. إحدى الميزات الرئيسية لدينا كتلة طرفية قابلة للتوصيل هو تعدد استخداماته من حيث خيارات التباعد. نحن نقدم مجموعة متنوعة من خيارات التباعد القياسية، بما في ذلك 3.5 مم، 3.81 مم، 5.0 مم، 5.08 مم، 7.5 مم، و7.62 مم. وهذا يسمح بمرونة أكبر في تصميم وتخصيص توصيلاتك الكهربائية. الكتلة الطرفية القابلة للتوصيل هي جهاز توصيل كهربائي مصمم خصيصًا لسهولة توصيل وإزالة الأسلاك. عادة ما تكون مصنوعة من مواد عازلة ولها وظيفة توصيل سلكية قابلة للتوصيل، والتي تُستخدم لتوصيل الأسلاك بأمان بلوحات الدوائر أو الأجهزة الإلكترونية الأخرى. تتميز الكتل الطرفية القابلة للتوصيل بالميزات والمزايا الرئيسية التالية:1. اتصال المكونات الإضافية: تسمح الكتل الطرفية القابلة للتوصيل للمستخدمين بإدخال الأسلاك وإزالتها بسهولة. عادةً ما يكون لديهم آلية توصيل سلكية من النوع الزنبركي أو اللولبي، مما يجعل عملية الاتصال والإزالة أسهل وأسرع. وبهذه الطريقة، عندما تكون هناك حاجة إلى صيانة أو استبدال أو إصلاح، يمكن إزالة السلك واستبداله بسهولة دون التدخل في الدائرة أو المعدات بأكملها. 2. المرونة وقابلية التعديل: توفر الكتل الطرفية القابلة للتوصيل طرق اتصال سلكية مرنة. عادةً ما تحتوي على مقابس قابلة للتعديل أو براغي أسلاك يمكن تعديلها وفقًا لحجم السلك أو الطلب، وهي مناسبة لتوصيلات الأسلاك ذات المواصفات المختلفة. 3. الصيانة واستكشاف الأخطاء وإصلاحها: تلعب الكتل الطرفية القابلة للتوصيل دورًا مهمًا في عملية الصيانة واستكشاف الأخطاء وإصلاحها. من خلال التوصيل الإضافي، يكون فحص الأسلاك أو استبدالها أو إصلاحها أكثر ملاءمة دون تفكيك عدد كبير من لوحات الدوائر أو المعدات. 4. التعريف والإدارة: عادةً ما تحتوي الكتل الطرفية القابلة للتوصيل على منطقة تعريف لوضع علامات على الأسلاك أو الدوائر المتصلة بكل كتلة طرفية. ويساعد ذلك في تحديد وإدارة اتصالات الدوائر وتحسين كفاءة الصيانة واستكشاف الأخطاء وإصلاحها. 5. الموثوقية والسلامة: توفر الكتل الطرفية القابلة للتوصيل توصيلات كهربائية موثوقة ولها خصائص عزل جيدة. إنها تضمن استقرار وسلامة الأسلاك أثناء عملية التوصيل، مما يقلل من مخاطر أخطاء الأسلاك وفشل الدائرة. باختصار، توفر الكتل الطرفية القابلة للتوصيل طريقة مريحة ومرنة وسريعة لتوصيل الأسلاك وإزالتها. إنها مناسبة لمجموعة متنوعة من الأجهزة الإلكترونية ولوحات الدوائر، وتوفر الراحة والموثوقية أثناء الصيانة والاستبدال واستكشاف الأخطاء وإصلاحها.تم تصميم الكتلة الطرفية القابلة للتوصيل لتكون سهلة الاستخدام ومتينة، مما يضمن اتصالاً موثوقًا وطويل الأمد لتطبيقاتك. تصميم التوصيل والتشغيل السهل يجعل التثبيت والصيانة أمرًا سهلاً، مما يوفر لك الوقت والجهد.سواء كنت تعمل في مشروع صناعي واسع النطاق أو مشروع DIY صغير الحجم، فإن الكتلة الطرفية القابلة للتوصيل الخاصة بنا هي الحل المثالي لاحتياجات الأسلاك الخاصة بك.
على لوحة الدائرة، تكون المحطات عبارة عن دبابيس معدنية أو مآخذ للمكونات الإلكترونية أو الأسلاك. إنها بمثابة نقاط اتصال وتوفر اتصالات مادية وكهربائية بين المكونات الإلكترونية ولوحات الدوائر. فيما يلي بعض الأنواع الشائعة من المحطات الطرفية الموجودة على لوحات الدوائر:
1. أطراف المقبس: عادة ما تكون أطراف المقبس عبارة عن ثقوب أو فتحات مصنوعة من المعدن لإدخال دبابيس المكونات الإلكترونية (مثل الثنائيات والمقاومات والدوائر المتكاملة وما إلى ذلك). يمكن أن توفر أطراف المقبس اتصالات مستقرة وموثوقة، مما يسهل توصيل المكونات وفصلها واستبدالها.
2. دبوس المحطات: أطراف الدبوس هي أطراف معدنية للمكونات الإلكترونية نفسها، والتي يتم توصيلها عن طريق اللحام أو إدخالها في الفتحات الموجودة على لوحة الدائرة. يمكن أن تكون بأشكال مختلفة مثل المسامير المستقيمة، ودبابيس التثبيت السطحي، ودبابيس الحزمة، وما إلى ذلك، المستخدمة لتوصيل المكونات الإلكترونية بلوحات الدوائر.
3. أطراف التوصيل: تستخدم عادةً أطراف التوصيل لتوصيل مكونات أو أسلاك عالية الطاقة، مثل المحركات وإمدادات الطاقة والمقاومات وما إلى ذلك. وعادةً ما يكون لها هيكل ملولب، ويتم تثبيت الأسلاك ويتم إنشاء اتصال كهربائي عن طريق الشد الجوز.
4. محطات الاتصال الزنبركية: تستخدم محطات الاتصال الزنبركية قوة الزنبرك لتوفير اتصال محكم. يتم استخدامها عادةً في المناسبات التي تتطلب التوصيل والفصل بشكل متكرر، مثل نقاط الاختبار أو توصيل الأجهزة الخارجية.
5. أطراف الشفرة: تشبه أطراف الشفرة أطراف المقبس، ولكنها تستخدم عادةً لتطبيقات التيار العالي. تحتوي على دبابيس على شكل شفرة يمكنها توصيل المكونات الإلكترونية بسرعة عن طريق التوصيل والفصل.
لقد قام فريقنا باختبار وتقييم محطات توصيل Homnecks على نطاق واسع، ويسعدنا أن نعلن أنها أظهرت أداءً وموثوقية ممتازين. أظهرت المحطات موصلية ومتانة استثنائية، مما يضمن اتصالات آمنة ومستقرة على لوحات PCB.
علاوة على ذلك، فإن استخدام محطات موصل Homnecks أثبتت فعاليتها بشكل لا يصدق وسهلة الاستخدام. تتميز الأجهزة الطرفية بسهولة التثبيت وتوفر اتصالاً آمنًا دون الحاجة إلى أدوات إضافية أو عمليات معقدة. وهذا لا يوفر الوقت أثناء التجميع فحسب، بل يقلل أيضًا من مخاطر الأخطاء أو الأعطال.
تتمثل وظيفة الجهاز في توفير اتصال كهربائي موثوق به على لوحة الدائرة، مما يسمح للمكونات الإلكترونية بتمرير التيار والإشارات من وإلى لوحة الدائرة. فهي تسمح بتجميع وصيانة واختبار لوحات الدوائر، وتوفر المرونة والراحة. تعد الأنواع المختلفة من المحطات مناسبة لاحتياجات الاتصال المختلفة ويتم اختيارها وفقًا للتطبيق المحدد ونوع المكون.
تشير كتلة طرفية PCB إلى أجهزة التوصيل الكهربائية للتوصيل على لوحات الدوائر المطبوعة (PCBs). إنها توفر طريقة موثوقة ومريحة لتوصيل الدوائر وفصلها، وعادةً ما تُستخدم لإصلاح الأسلاك أو توصيل المقابس والمقابس والأجهزة الأخرى.
هناك أنواع عديدة من أطراف ثنائي الفينيل متعدد الكلور، ومن أكثرها شيوعًا ما يلي:
1. كتلة طرفية قابلة للتوصيل: تتوفر كتل طرفية PCB قابلة للتوصيل بتكوينات مختلفة لتناسب احتياجاتك الخاصة. تشمل الأنواع الرئيسية الأجزاء الذكورية والأجزاء الأنثوية، مع مسافات قياسية بين المسامير تبلغ 2.5 مم، 3.5 مم، 3.81 مم، 5.0 مم، 5.08 مم، 7.5 مم، و7.62 مم. توفر Homnecks المرونة لمختلف متطلبات التصميم والتوافق مع الأنظمة المختلفة.
2. كتلة طرفية لولبية: حل مناسب وفعال لاحتياجات تجميع PCB الخاصة بك. يمكن لحام الكتلة الطرفية اللولبية الخاصة بنا مباشرة على لوحة PCB الخاصة بك، مما يسمح بتوصيلات سلكية سهلة وآمنة. توفر أطراف المسمار اتصالاً موثوقًا وآمنًا يمكن فكه أو تشديده بسهولة لإجراء تعديلات سريعة ومريحة على الأسلاك.
3. كتلة طرفية الحاجز: كتلة طرفية حاجز PCB، مصممة لمنتجات التحكم عالية الأداء التي تتطلب خصائص كهربائية فائقة.
تتميز بمادة بلاستيكية مصنوعة من PA66 المقاومة للهب ومكونات معدنية نحاسية مطلية بالقصدير، توفر كتلة طرفية الحاجز الخاصة بنا أداءً كهربائيًا ممتازًا. وهذا يجعلها مثالية للتطبيقات التي تكون فيها متطلبات التيار والجهد العالي أولوية.
4. محطة الربيع: تستخدم محطات الربيع آليات الربيع لتحقيق اتصال الدائرة عن طريق تثبيت الأسلاك أو المسامير الطرفية. عادةً ما يتميز هذا النوع من المحطات بخصائص الاتصال والفصل السريع، وهو مناسب للصيانة والاستبدال.
يتم تصنيع الكتل الطرفية لدينا بمواد عالية الجودة لضمان الأداء الموثوق والمتانة. وهي مصممة لسهولة التركيب والصيانة، مما يجعلها مثالية لمجموعة واسعة من التطبيقات الصناعية والتجارية.
الكتل الطرفية هي أجهزة توصيل كهربائية تستخدم لتوصيل الأسلاك في الدائرة ببعضها البعض بأمان أو بالمعدات الكهربائية. وهي عادة ما تكون مصنوعة من مواد عازلة ولها نقاط اتصال موصلة لإدخال أو توصيل الأسلاك.
تحتوي الكتل الطرفية Homnecks على الوظائف الرئيسية التالية:
1. يمكن للكتل الطرفية من Homnecks إجراء اتصال سلكي: توفر الكتل الطرفية نقطة اتصال آمنة وموثوقة للأسلاك. يمكن توصيل الأسلاك بالكتل الطرفية عن طريق الإدخال أو العقص أو الخيوط. وهذا يجعل من السهل صيانة الأسلاك واستبدالها عند الحاجة إلى توصيلها أو فصلها دون التأثير بشكل مباشر على الدائرة بأكملها.
2. يمكن للكتل الطرفية Homnecks توزيع الخطوط: غالبًا ما تستخدم الكتل الطرفية لتوزيع التيار من دائرة واحدة إلى دوائر فرعية متعددة. من خلال توصيل أسلاك مختلفة بالكتل الطرفية، يمكن تقسيم التيار وتوزيعه، مما يجعل تصميم الدوائر أكثر مرونة وتنوعًا.
3. يمكن للكتل الطرفية Homnecks العزل والحماية: عادةً ما تكون الكتل الطرفية مصنوعة من مواد عازلة ويمكن أن توفر العزل الكهربائي والحماية. وهذا يمنع حدوث مشكلات مثل الدوائر القصيرة والصدمات الكهربائية بين الأسلاك ويقلل من المخاطر العرضية.
4. يمكن للكتل الطرفية Homnecks تحديد الهوية وإدارتها: عادةً ما تحتوي الكتل الطرفية على مناطق تعريف لتحديد الأسلاك أو الدوائر المتصلة بكل كتلة طرفية. ويساعد ذلك في تحديد اتصالات الدوائر وإدارتها وتحسين كفاءة الصيانة واستكشاف الأخطاء وإصلاحها.
نحن واثقون من أن مجموعة Homnecks الطرفية الخاصة بنا ستعزز وظائف وكفاءة منتجات وحدة التحكم الخاصة بك. إذا كانت لديك أي أسئلة أو ترغب في معرفة المزيد عن منتجنا، فلا تتردد في الاتصال بنا. ونحن نتطلع إلى فرصة التعاون معك في مشاريعك القادمة.
ما هي الكتل الطرفية؟كتل الوصلات الطرفية (المعروفة أيضًا باسم أطراف التوصيل أو موصلات الوصلات الطرفية) هي وحدات معزولة تسمح بتوصيل عدة أسلاك معًا بأمان. تُستخدم على نطاق واسع في أنظمة التحكم الكهربائية، والأتمتة الصناعية، وأسلاك المباني، ومختلف الأجهزة الإلكترونية. من خلال توفير طريقة آمنة ومنظمة لتوصيل الدوائر، تضمن كتل الوصلات أداءً مستقرًا وسهولة في الصيانة. الأنواع الرئيسية من الكتل الطرفيةعند البحث عن كتل طرفية، غالبًا ما يرغب المستخدمون في معرفة الأنواع المتاحة وأيها يناسب مشروعهم. تشمل الفئات الأكثر شيوعًا ما يلي: كتل طرفية لولبية:تقليدية وموثوقة، مشدودة بالبراغي لتأمين السلك.كتل طرفية بمشبك زنبركي: اتصال سريع بدون أدوات مع مقاومة قوية للاهتزاز.كتل طرفية حاجزة:توفير فصل واضح بين الدوائر، مثالي لتوزيع الطاقة.كتل طرفية قابلة للتوصيل:سهل التوصيل والفصل، مناسب للتصميمات المعيارية.كتل طرفية مثبتة على قضبان DIN: يتم تركيبها على قضبان DIN القياسية لخزائن التحكم المنظمة. التطبيقات الرئيسيةتُستخدم الكتل الطرفية على نطاق واسع في مختلف الصناعات: الأتمتة الصناعية – خزائن التحكم، وأنظمة PLC، ومراكز التحكم في المحركات.توزيع الطاقة - اللوحات الكهربائية، قواطع الدائرة، والمحولات.تمديدات الأسلاك في المباني – أنظمة الإضاءة، وتكييف الهواء، وأنظمة الأمن.الأجهزة الإلكترونية والأجهزة المنزلية – الأجهزة المنزلية، وأجهزة الاختبار، ووصلات لوحات الدوائر المطبوعة.كيفية اختيار كتلة المحطة الطرفية الصحيحة؟غالبًا ما يرغب المستخدمون الذين يبحثون عبر الإنترنت بمقارنة الخيارات. إليك بعض العوامل الرئيسية التي يجب مراعاتها:التيار والجهد المقدران - تأكد من أن كتلة المحطة الطرفية تلبي متطلباتك الكهربائية.توافق حجم السلك - قم بمطابقة مقياس السلك (AWG/mm²) للحصول على اتصالات آمنة.طريقة التوصيل – نوع المسمار للتأمين، مشبك زنبركي للراحة.أسلوب التركيب – سكة DIN، أو حامل اللوحة، أو حامل PCB حسب تطبيقك.الشهادات والمعايير – الامتثال لمعايير UL وCE وRoHS لضمان السلامة والجودة. لماذا تختار كتل المحطات الطرفية الخاصة بنا؟مواد عالية الجودة: عزل مقاوم للهب واتصالات معدنية مقاومة للتآكل.مجموعة واسعة من المنتجات: من الأنواع اللولبية إلى الأنواع القابلة للتوصيل، وهي مناسبة لتطبيقات مختلفة.الحلول المخصصة: تتوفر خدمة OEM/ODM، بما في ذلك اللون والعلامات والتعبئة والتغليف.أداء موثوق به: تم اختبار المنتجات من حيث القوة الميكانيكية والسلامة الكهربائية والمتانة. تُعدّ كتل التوصيلات الكهربائية أساسًا موثوقًا للأنظمة الكهربائية والإلكترونية. سواءً كنت تُجهّز أسلاك مبنى، أو تُركّب لوحة تحكم، أو تُصمّم جهازًا إلكترونيًا، فإن اختيار كتلة التوصيلات الكهربائية المناسبة يُحسّن الكفاءة والسلامة والأداء على المدى الطويل.
كتل طرفية للوحة الدوائر المطبوعة تُعدّ هذه المكونات بالغة الأهمية لكلٍّ من لوحات الدوائر المطبوعة (PCBs) وكيفية تحكّم المصانع في آلاتها. تخيّل أنها موصلات بسيطة تُسهّل عمل الأجهزة الكهربائية من خلال ربط جميع المكونات ببعضها. فهي تضمن اتصال دوائرك بالعالم الخارجي بأمان ودون أي مشاكل. إليكم ما يفعلونه فيما يخص لوحات الدوائر المطبوعة وأنظمة التحكم الصناعية: أولاً: كيف تعمل على لوحات الدوائر المطبوعة (PCBs) في لوحة الدوائر المطبوعة، تعمل كتل التوصيل الطرفية كموصلات. فهي تربط الدائرة بالكابلات الخارجية. حيث تحدث الأمور الكهربائية: نقاط الإدخال/الإخراج: تقوم هذه النقاط بنقل الإشارات من أجهزة الاستشعار إلى لوحة الدوائر المطبوعة لاستخدامها. كما تقوم أيضاً بإرسال إشارات من لوحة الدوائر المطبوعة للتحكم في الأشياء أو لعرض ما يحدث. نقاط الطاقة: فهي تزود لوحة الدوائر المطبوعة وكل جزء عليها بالطاقة. موصلات اللوحة: في الإعدادات الأكثر تعقيدًا، تقوم هذه الموصلات بربط اللوحة الرئيسية بلوحات أصغر تقوم بمهام معينة. اختبار سهل: يستطيع المهندسون توصيل أدواتهم بالأطراف لفحص الإشارات والجهد. وهذا أمر ضروري عند اختبار أو بناء أو إصلاح الأشياء. اجعل الأمر بسيطاً: بفضل الموصلات، يمكن تصنيع كل لوحة دوائر مطبوعة وفحصها واستبدالها بشكل منفصل. في حال تلف إحدى اللوحات، يمكنك استبدالها ببساطة عن طريق فصل الكابلات وإعادة توصيلها. لا حاجة للحام. مناسب لجميع أنواع الاتصالات: اللحام المباشر على لوحة الدوائر المطبوعة: يتم لحامها مباشرة على اللوحة لتبقى ثابتة. سهل التوصيل والاستبدال. شريط الحاجز/التثبيت بالبراغي: البراغي تثبته بإحكام، لذلك لن ينفك. ثانيًا: كيفية عملها في أنظمة التحكم الصناعية تؤدي كتل التوصيل دورًا كبيرًا في صناديق التحكم ولوحات التوزيع وفي أرضية المصنع! فهي بمثابة العصب المركزي ومركز الطاقة لنظام التحكم بأكمله. الإشارات موجودة في كل مكان: المزيد من مداخل ومخارج وحدات التحكم المنطقية القابلة للبرمجة/أنظمة التحكم الموزعة: تحتوي جميع مداخل ومخارج وحدات التحكم المنطقية القابلة للبرمجة وأنظمة التحكم الموزعة تقريبًا على مجموعة من كتل التوصيل أو تتصل بها. يتم توصيل جميع الكابلات الخاصة بالمستشعرات والأجهزة الأخرى هنا، مما يُسهّل إدارة الإشارات وإرسالها إلى حيثما دعت الحاجة. السلطة هي الأساس: يدخل التيار الكهربائي إلى صندوق التحكم ويتم توزيعه عبر أطراف التوصيل. ثم يمر عبر أجهزة السلامة، ومن ثم إلى أجهزة مختلفة بفولتيات مختلفة عبر كتل التوصيل. حافظ على فصل الأشياء: يحافظ على تباعد الفولتيات: تعمل كتل التوصيل على إبقاء الدوائر ذات الفولتيات والإشارات المختلفة بعيدة عن بعضها البعض، مما يمنع حدوث المشاكل والدوائر القصيرة. أكثر موثوقية وأمانًا: الوصلات القوية: تتمسك أطراف التوصيل اللولبية والمشابك الزنبركية بإحكام أكثر من اللحام، لذا فهي مناسبة للأماكن التي تهتز فيها الأشياء كثيرًا. السلامة: تحافظ العديد من المحطات الطرفية على إبعاد الأصابع عن الكهرباء الحية، وتمنع دخول الغبار والماء، ولا تشتعل بسهولة، مما يحافظ على سلامة الأشخاص والأجهزة. الملصقات: عادةً ما تحتوي كتل التوصيل الطرفية على ملصقات أو أرقام، حتى تعرف وظيفة كل إشارة. وهذا يساعد عند إصلاح النظام لاحقًا. ترتيب الأسلاك: تحافظ موصلات الأسلاك على جميع الكابلات مرتبة ومُصنفة ومتصلة. وهذا يجعل الأسلاك داخل العلبة أنظف وأفضل. سهل الاستخدام: سهولة التوصيل: يكون توصيل الأسلاك أسرع وأكثر تنظيماً على كتلة طرفية. حلول سهلة: إذا حدث خطأ ما، يمكنك بسهولة فصل الإشارة أو اختبارها على كتلة التوصيل. إضافة المزيد من المعدات: عند إضافة أشياء جديدة، ما عليك سوى توصيلها بالأطراف دون العبث بالأسلاك الرئيسية. باختصار، كتل طرفية تُعدّ هذه الأدوات ضرورية للحفاظ على سهولة إدارة الأعمال الكهربائية. فهي تُحوّل التركيبات المعقدة إلى نقاط توصيل بسيطة، مما يُحسّن أداء الأجهزة الإلكترونية والأنظمة ويُسهّل صيانتها. وبدونها، سيكون تصميم واختبار وصيانة أنظمة التحكم الكهربائية الحديثة أمرًا في غاية الصعوبة!
ما هي الفروقات بين كتل التوصيل الطرفية من النوع اللولبي، والنوع الزنبركي، والنوع القابل للتوصيل؟ أي نوع منها أنسب لأنظمة الأتمتة الصناعية، وأنظمة الطاقة، وتوصيلات لوحات الدوائر المطبوعة؟ تقدم هذه المقالة مقارنة تفصيلية للمزايا والعيوب وسيناريوهات الاستخدام وتوصيات الاختيار لهذه الأنواع الثلاثة من كتل التوصيل الطرفية، مما يساعد المهندسين ومسؤولي المشتريات على اتخاذ قرارات مدروسة. لماذا يؤثر اختيار كتل التوصيل الطرفية على استقرار النظام؟في مجالات التحكم الصناعي، وتوزيع الطاقة، ومعدات الطاقة الجديدة، وأنظمة الأتمتة، كتل طرفية تُعدّ هذه المكونات أساسية للربط. وتؤثر طرق الربط المختلفة بشكل مباشر على سلامة النظام واستقراره وتكاليف صيانته. أولاً: كتلة طرفية لولبيةالمزايا: قدرة عالية على حمل التيار، تكلفة أقل، مناسبة للأسلاك ذات المقطع العرضي الكبير.القيود: يتطلب صيانة دورية، وقد يرتخي في البيئات ذات الاهتزازات العالية.السيناريوهات القابلة للتطبيق: خزائن توزيع الطاقة، صناديق التحكم الصناعية، معدات الطاقة ذات التيار العالي. ثانياً: كتلة طرفية زنبركيةالمزايا: مقاومة عالية للاهتزاز، لا تحتاج إلى صيانة، كفاءة عالية في التركيب.القيود: تكلفة أعلى نسبياً، غير مناسب لتطبيقات التيار العالي جداً.السيناريوهات القابلة للتطبيق: أنظمة التحكم الآلي، النقل بالسكك الحديدية، المعدات الروبوتية. ثالثًا: الدفع للداخل / كتل طرفية قابلة للتوصيلالمزايا: سهولة التركيب، ملائمة للتصميم المعياري، مناسبة لتوصيلات لوحات الدوائر المطبوعة.القيود: قدرة منخفضة نسبياً على حمل التيار، والقوة الهيكلية ليست جيدة مثل أطراف التوصيل من النوع اللولبي.السيناريوهات القابلة للتطبيق: لوحات التحكم في لوحات الدوائر المطبوعة، والمعدات المنتجة بكميات كبيرة، والأنظمة التي تتطلب تفكيكًا وتجميعًا متكررًا. ملخص لأنواع كتل التوصيل الطرفية الثلاثة:س1: النوع اللولبي يركز على قدرة عالية على حمل التيار؛السؤال الثاني: يركز النوع الزنبركي على مقاومة الاهتزاز والتشغيل بدون صيانة؛س3: يركز النوع القابل للدفع على الكفاءة والنمطية.عند الاختيار، ينبغي إيلاء اهتمام شامل لمستويات التيار والجهد، والظروف البيئية، وكفاءة التركيب، ومتطلبات الصيانة. الأسئلة الشائعة (FAQ)س1: ما هو نوع كتلة التوصيل الأكثر مقاومة للاهتزاز؟ج: كتل التوصيل الطرفية من النوع الزنبركي أكثر استقرارًا في البيئات ذات الاهتزازات العالية.س2: ما هو النوع الموصى به للتطبيقات ذات التيار العالي؟ج: تعتبر كتل التوصيل من النوع اللولبي أكثر ملاءمة لتطبيقات التيار العالي.س3: ما نوع كتلة التوصيل المستخدمة في لوحات الدوائر المطبوعة؟ج: تعتبر كتل التوصيل الطرفية القابلة للتوصيل أو التوصيل المباشر أكثر ملاءمة لتطبيقات لوحات الدوائر المطبوعة.
ستتناول هذه المقالة الخصائص وسيناريوهات التطبيق وكيفية اتخاذ الخيار الأفضل بناءً على الاحتياجات الفعلية، مما يساعدك على تحقيق توازن مثالي بين استخدام المساحة وكفاءة العمل في تصميماتك. الخصائص الأساسية لمجموعات التوصيل الطرفية أحادية الصف وثنائية الصف باعتبارها عنصرًا أساسيًا لتوصيل الدوائر، فإن اختيار كتلة طرفية يؤثر ذلك بشكل مباشر على أداء المنتج واستقراره. تحتوي كتل التوصيل أحادية الصف على صف واحد فقط من الدبابيس، وعادةً ما يتم تركيبها بالتوازي أو بالتعامد مع لوحة الدائرة، بينما تحتوي كتل التوصيل ثنائية الصف على صفين من الدبابيس، مما ينتج عنه تصميم أكثر إحكامًا. تتميز موصلات الأطراف أحادية الصف ببنيتها البسيطة والمسافة الكبيرة نسبيًا بين أطرافها، مما يمنحها مزايا معينة في الأداء الكهربائي. وبفضل هذه المسافة الكبيرة، يقل تداخل الإشارات، مما يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب جودة إشارة عالية. في الوقت نفسه، تتميز موصلات الأطراف أحادية الصف ببساطة تركيبها، وانخفاض تكاليف تصنيعها، وسهولة تركيبها وصيانتها. تتميز الموصلات ثنائية الصفوف بقدرتها العالية على توصيل عدد كبير من النقاط. فعلى نفس مساحة لوحة الدوائر، يوفر تصميم ثنائي الصفوف ضعف عدد نقاط التوصيل التي يوفرها تصميم أحادي الصف، وهو أمر بالغ الأهمية للأجهزة الإلكترونية الحديثة ذات المساحة المحدودة. توفير المساحة: الميزة الواضحة للموصلات ثنائية الصفوف من منظور التطبيقات الصناعية، فإن تصميم الصف المزدوج باستخدام أطراف توصيل متعددة الطبقات لقضبان DIN يمكن تحقيق وفورات كبيرة في المساحة. تشير التقارير إلى أن أطراف التوصيل الفرعية من سلسلة HOMNECKS DHH، بفضل هيكلها الرأسي، تُقلل بشكل فعال من عرض كتل التوصيل، مما يُتيح مساحة قابلة للاستخدام داخل خزانة التحكم. وبالمثل، فإن أطراف التوصيل من سلسلة HOMNECKS DHH المثبتة على سكة DIN، من خلال توفير طبقتين أو ثلاث طبقات جهد مستقلة ضمن مساحة محدودة، تزيد من نقاط التلامس بمقدار ضعفين إلى ثلاثة أضعاف، مما يؤدي إلى كثافة توصيل أعلى وتوفير أكثر من 50% من المساحة، وبالتالي تحسين الاستخدام الكلي بشكل فعال. تُبرز سلسلة FlexLine من ABB أيضًا مزايا المساحة التي يوفرها تصميم الصف المزدوج. تسمح أطرافها ذات الفتحتين بتشغيل المعدات والحافلات دون الحاجة إلى وحدة خط الإدخال، وبالإضافة إلى تصميمها فائق النحافة، فإنها توفر مساحة كبيرة في صندوق التوزيع. تحسين كفاءة الكابلات: مناهج مختلفة بين الأسلاك أحادية الصف والأسلاك ثنائية الصف تتضمن كفاءة التكهف جوانب متعددة، منها سرعة التركيب، وسهولة الصيانة، وكفاءة تكامل النظام. وفي هذا السياق، تتميز شرائط الأسلاك أحادية الصف وثنائية الصف بمزاياها الخاصة. تعمل شرائط التوصيل ثنائية الصفوف بشكل غير مباشر على تحسين كفاءة الكابلات من خلال التكامل عالي الكثافة. ورغم أن التركيب قد يتطلب دقة أعلى وأدوات أكثر تعقيدًا، إلا أن التصميم المدمج لشرائط التوصيل ثنائية الصفوف، بعد التركيب، يجعل نظام الدائرة بأكمله أبسط ويقلل من فوضى الكابلات. دليل اختيار التطبيقات العملية يتطلب اختيار نوع الموصل المناسب في مشروع واقعي مراعاة عدة عوامل: متطلبات الأداء الكهربائي: في تطبيقات نقل الإشارات عالية التردد، يجب إيلاء اهتمام خاص لعوامل مثل تباعد الموصلات، والمادة المصنوع منها، ومعالجة السطح. تتميز الموصلات أحادية الصف، بتباعد دبابيسها الأكبر نسبيًا، بانخفاض تداخل الإشارات، وبالتالي قد تتمتع بميزة في الأداء الكهربائي. أما الموصلات ثنائية الصف، بكثافة دبابيسها الأعلى، فقد تؤثر على جودة نقل الإشارة إلى حد ما، خاصةً في نقل الإشارات عالية التردد، مما يستدعي تقييمًا دقيقًا. في ظل ميزانية محدودة، من الضروري الموازنة بين الأداء والتكلفة بناءً على الاحتياجات الفعلية للمنتج واتخاذ الخيار الأفضل. سهولة الاستخدام والصيانةفي عمليات صيانة المنتج اللاحقة، فإن سهولة استبدال وإصلاح أنواع الأسلاك تقلل بشكل كبير من تكاليف الصيانة والوقت. خاتمة صف واحد وصف مزدوج كتلة طرفية لكل نوع مزاياه، ويجب أن يستند الاختيار إلى متطلبات التطبيق المحددة. في الحالات التي تكون فيها المساحة محدودة للغاية، تُعد الموصلات ثنائية الصفوف الخيار الأمثل نظرًا لخصائصها عالية الكثافة في التوصيل؛ بينما في الحالات التي تتطلب جودة إشارة عالية ومساحة واسعة نسبيًا، تتميز الموصلات أحادية الصف بأدائها الكهربائي الفائق وسهولة صيانتها. مع التطور المستمر لتكنولوجيا الموصلات، سنشهد المزيد من التصاميم المبتكرة التي تجمع بين مزايا كليهما في المستقبل، مما يوفر المزيد من الإمكانيات لتصميم وتصنيع المنتجات الإلكترونية.

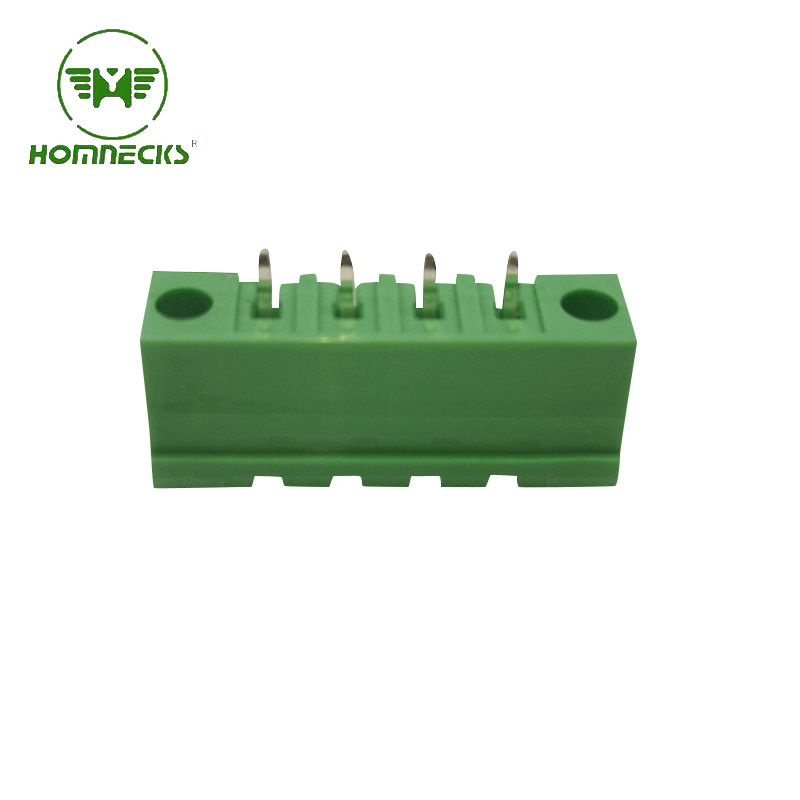

لماذا المواد مهمةالنحاس مقابل كتل طرفية براغي أساسيات المواد: الاختلافات الجوهرية بين النحاس الأصفر والفولاذ قبل الخوض في المقارنة، نحتاج إلى فهم الخصائص الأساسية لهاتين المادتين. النحاس الأصفر سبيكة من النحاس والزنك، تحتوي عادةً على نسبة نحاس تتراوح بين 60 و95%. يتميز بموصلية مقبولة، وقابلية جيدة للتشكيل واللحام، وسعر معقول، ولونه أصفر باهت. تبلغ موصلية النحاس الأصفر حوالي 70% من موصلية النحاس النقي، وهي نسبة متوسطة بين المعادن الشائعة الاستخدام. المكون الرئيسي للصلب هو الحديد، وهو يتميز بموصلية كهربائية ضعيفة للغاية.—لا تتجاوز نسبة الفولاذ 3-10% من نسبة الفولاذ في النحاس النقي. ومع ذلك، يتميز الفولاذ بمرونة جيدة ومقاومة ممتازة للتآكل، ويمكن استخدامه في درجات حرارة تصل إلى 250 درجة مئوية.°ج. يتميز الفولاذ بلونه الرمادي، ويمكن تحسين مقاومته للتآكل من خلال معالجات سطحية مختلفة (مثل طلاء النيكل وطلاء الزنك). من منظور التكلفة، يُعدّ النحاس الأصفر اقتصاديًا نسبيًا، بينما قد يكون الفولاذ أغلى ثمنًا بعد معالجته بتقنيات خاصة. مع ذلك، لا يأخذ هذا في الحسبان سوى تكلفة المادة نفسها؛ إذ نحتاج إلى تقييم التكلفة الإجمالية للملكية على مستوى النظام. التوصيل الكهربائي: ميزة طبيعية للنحاس الأصفر في عزل الأطراف، لا تقتصر وظيفة البراغي على التثبيت الميكانيكي فحسب، بل تشارك أيضًا في توصيل التيار. وتتميز البراغي النحاسية بميزة طبيعية في هذا الصدد: - مقاومة تلامس أقل: يتميز النحاس الأصفر بموصلية أعلى بكثير من الفولاذ، مما يقلل بشكل فعال من مقاومة التلامس عند نقاط التوصيل، ويقلل من فقد الطاقة وتوليد الحرارة. - توصيل مستقر: عند شد الأسلاك، تشكل البراغي النحاسية اتصالاً كهربائياً أكثر موثوقية، مما يضمن نقل التيار بشكل مستقر. على النقيض من ذلك، تتميز البراغي الفولاذية بموصلية كهربائية ضعيفة. عند استخدامها، ينتقل التيار الكهربائي بشكل أساسي عبر المكونات الموصلة للطرف نفسه، حيث يقتصر دور البرغي في الغالب على التثبيت الميكانيكي. في بعض التصاميم، قد تتطلب البراغي الفولاذية طبقة طلاء أكثر سمكًا أو هياكل خاصة لتعويض انخفاض موصليتها. القوة الميكانيكية وقوة الشد: مزايا الفولاذ في التطبيقات التي تتطلب قوة شد عالية، تُظهر البراغي الفولاذية مزايا كبيرة: - قوة ميكانيكية أعلى: يتميز الفولاذ بقوة ميكانيكية أعلى من النحاس الأصفر، ويمكنه تحمل عزم ربط أكبر. وهذا أمر بالغ الأهمية بشكل خاص لتوصيلات الكابلات ذات المقطع العرضي الكبير (16 مم).² وما فوق)، حيث تتطلب التوصيلات ذات التيار العالي قوة تثبيت كافية لضمان اتصال موثوق. - مقاومة الاهتزاز: هذا أمر بالغ الأهمية لتطبيقات مثل النقل بالسكك الحديدية، ومعدات توليد طاقة الرياح، وخزائن التحكم في الذراع الروبوتية. مقاومة التآكل: الدور الرئيسي للمعالجة السطحية سواء كان الأمر يتعلق بالنحاس الأصفر أو الفولاذ، فإن معالجة السطح عامل حاسم في تحديد مقاومة التآكل. المعالجات السطحية الشائعة للبراغي النحاسية: - الطلاء بالقصدير: النحاس المطلي بالقصدير مستقر في البيئات العامة، ولكن لا يُنصح باستخدامه بشكل مستمر في درجات حرارة عالية. - طلاء النيكل: يتميز بمقاومة عالية للتآكل، ولكنه ضعيف التوصيل الكهربائي. يُعد النحاس المطلي بالنيكل مناسبًا للبيئات ذات درجات الحرارة العالية والرطوبة، ويمكن استخدامه في درجات حرارة تصل إلى 250 درجة مئوية.°C. المعالجات السطحية الشائعة للبراغي الفولاذية: - طلاء النيكل: بعد 48 ساعة من الاختبار باستخدام رذاذ ملح كلوريد الصوديوم بنسبة 5%، يكون معدل تغير مقاومة التلامس هو ≤بنسبة 1.2%، مما يدل على أداء ممتاز. تُعدّ البراغي الفولاذية المطلية بالنيكل مناسبة للبيئات الصناعية ذات الرطوبة العالية، ويمكنها إطالة عمرها الافتراضي من 3 إلى 5 أضعاف. - طلاء الزنك (الزنك الملون): مناسب للبيئات الداخلية الجافة، ولكنه يتطلب صيانة وفحصًا منتظمين. - الفولاذ المقاوم للصدأ: مثل AISI 303 و 304 و 316L وما إلى ذلك، مع مقاومة قوية للغاية للتآكل. إرشادات الاختيار لسيناريوهات التطبيق المختلفة 1. خزائن التحكم الصناعية العامة بالنسبة لخزائن التحكم الصناعية التقليدية، تكون البيئة مستقرة نسبيًا، ويمكن التحكم في درجة الحرارة والرطوبة. وتُعد البراغي النحاسية المطلية بالقصدير الخيار الأمثل لتحقيق التوازن. 2. بيئات ذات اهتزازات عالية يوصى باستخدام براغي فولاذية مطلية بالنيكل لتحقيق التوازن في مقاومة التآكل. 3. توصيلات التيار العالي لخطوط إدخال الطاقة الرئيسية وتوصيلات الكابلات ذات المقطع العرضي الكبير (16 مم)² تُعتبر البراغي النحاسية (وما فوقها) أفضل نظرًا لموصليتها الممتازة. ويمكن لطلاء القصدير أو الفضة أن يُحسّن الموصلية ومقاومة الأكسدة بشكل أكبر. 4. بيئات شديدة التآكل في البيئات المسببة للتآكل، مثل المناطق الساحلية والمصانع الكيميائية ومحطات معالجة مياه الصرف الصحي، تُعد مقاومة التآكل من الاعتبارات الأساسية. وتشمل الخيارات ما يلي: - براغي من الفولاذ المقاوم للصدأ 316L: مقاومة قوية للغاية للتآكل، مناسبة للصناعات الخاصة مثل الصناعات الطبية وتصنيع الأغذية. 5. تطبيقات درجات الحرارة العالية في البيئات ذات درجات الحرارة العالية، يُعدّ الاستقرار الحراري للمواد أمرًا بالغ الأهمية. يمكن استخدام براغي الفولاذ المطلية بالنيكل في درجات حرارة تصل إلى 250 درجة مئوية.°ج، في حين أن النحاس الأصفر أو البرونز المطلي بالنيكل يمكن أن يصل أيضًا إلى 250°ج. بالنسبة لدرجات الحرارة الأعلى، يلزم استخدام مواد خاصة مثل الفولاذ المقاوم للصدأ أو سبائك النيكل.المفاضلات بين التكلفة والموثوقية على المدى الطويل تشمل العوامل التي يجب مراعاتها ما يلي: - تكاليف الاستبدال: قد ينطوي استبدال برغي تالف في نظام معقد على خطوات متعددة مثل توقف المعدات عن العمل والتفكيك اليدوي، بتكاليف تتجاوز بكثير تكلفة البرغي نفسه. - الاختيار مواد براغي عالية الجودة يُعد هذا إجراءً فعالاً للحد من هذا الخطر. الاستنتاجات وتوصيات الاختيار يكمن المفتاح في إيجاد التوازن الأمثل بين الموصلية والقوة الميكانيكية ومقاومة التآكل والتكلفة بناءً على متطلبات التطبيق المحددة.
يشهد إنترنت الأشياء نمواً هائلاً، وكذلك الحال بالنسبة للأجهزة المنزلية الذكية والأجهزة الطبية المحمولة. جميع الأجهزة الإلكترونية تتجه نحو التصغير، بل وتصبح متناهية الصغر.مهندسو الأجهزة؟ إنهم في مأزق. مشكلة كبيرة: كيف يتم توصيل خطوط الطاقة والإشارة المتعددة؟ بأمان وموثوقية. لكن مساحة لوحة الدوائر المطبوعة؟ إنها صغيرة جدًا. بالكاد يوجد متسع.إذا كنت قلقًا بشأن تصميم الدوائر المصغرة، فاستمع جيدًا. اختيار المسافة المناسبة بين الأطراف وبنية التوصيل؟ هذا ما يجعلها تعمل. إنه المفتاح، باختصار. 1. التغلب على قيود المساحة: مسافة صغيرة بين الصفوف، ارتفاع منخفضعند تصميم لوحة دوائر مطبوعة صغيرة الحجم، كل ملليمتر مهم. هذا ليس مزاحاً. تلك الأطراف القديمة ذات المسافة 5.08 مم؟ إنها تشغل مساحة كبيرة جداً.لذا يتجه المهندسون إلى استخدام وحدات أصغر. كتل طرفية صغيرة قابلة للتوصيل. بمسافة 3.50 مم، 2.54 مم، وحتى أصغر من ذلك.والأمر لا يقتصر على المساحة على اللوحة فحسب، بل إن الارتفاع عامل مهم أيضاً.منخفض الارتفاع كتل طرفية قابلة للتوصيل للوحات الدوائر المطبوعةتُقلل هذه التقنية من سُمك لوحة الدوائر المطبوعة (PCBA)، مما يُسهّل تركيبها في أغلفة الأجهزة فائقة النحافة، دون الحاجة إلى بذل جهد كبير لحشرها.2. هل نستخدم براغي أم لا نستخدمها؟ أيهما أفضل في الأماكن الضيقة؟محاولة استخدام مفك براغي في مساحة ضيقة؟ إنها كابوس. صعبة للغاية. وتؤخر عملية التجميع بشكل كبير. مضيعة للوقت.كتل توصيل طرفية لولبية صغيرة الحجم تُركّب على لوحات الدوائر المطبوعة؟ نعم، إنها أرخص. ولكن ماذا لو كنتَ تُوصّل الكثير من المكونات بالقرب من بعضها؟ تتجه معظم التصاميم نحو استخدام كتل توصيل موفرة للمساحة. كتل طرفية بدون براغي.لماذا؟ لأنها مزودة بآلية دخول علوية ونابض ضغط أمامي. توصيل الأسلاك في تلك الفجوات الضيقة؟ في غاية السهولة. لا حاجة لأي أدوات. صفر. فقط ادفع وانتهى الأمر. هومنيكس: نحن نعرف الاتصالات عالية الكثافةإليك الأمر. أنت تريد تصغير حجم المكونات مع الحفاظ على قدرتها على تحمل تيارات عالية، بالإضافة إلى عزل جيد. يتطلب ذلك قوالب دقيقة للغاية ومواد عالية الجودة. ليس بالأمر السهل.هومنيكس شركة متخصصة في تصنيع كتل التوصيل عالية الكثافة. لدينا خبرة طويلة في تصنيع كتل التوصيل الصغيرة والمدمجة.لدينا جميع أنواع الحلول ذات المسافات الصغيرة بين الأطراف. ونقوم بتوريد كتل توصيل لوحات الدوائر المطبوعة القابلة للتوصيل بالجملة في جميع أنحاء العالم.مهما كان تصميم لوحة الدوائر المطبوعة لديك معقداً، ومهما كانت المساحة ضيقة، فإن وصلات هوم نيكس توفر لك الحل الأمثل. مثالية في كل مرة.اتصل بنا الآناحصل على نماذج ثلاثية الأبعاد مجانية. وعينات تجريبية مجانية. فقط اطلب. الأمر سهل.
