الهيكل الأساسي ومبدأ العمل

قسم القابس:

الغلاف العازل: عادة ما يكون مصنوعًا من مادة البولي كربونات المقاومة للهب أو النايلون، وتشمل الألوان الشائعة الأبيض والأسود والأزرق.

الطرف المعدني: يتميز المكون الموصل الأساسي، المصنوع عادةً من البرونز الفوسفوري أو النحاس الأصفر، بمرونة وتوصيلية عاليتين، ومطلي بالقصدير أو الذهب على سطحه. ويحتوي الطرف على آلية تثبيت زنبركية.

فتحة التشغيل / قضيب الدفع: توجد فتحة صغيرة بجوار كل موضع توصيل الأسلاك لإدخال أداة التقاط الأسلاك المخصصة (عادة ما تكون مرفقة مع الطرفية)، والضغط على لوحة الزنبرك الداخلية لتحرير السلك.

مفاتيح التوجيه والمشابك: تأكد من المحاذاة الصحيحة والقفل الآمن باستخدام مقابس إبرة لوحة الدوائر المطبوعة.

1. النوع والقطب

النوع: كتلة طرفية قابلة للتوصيل على لوحة الدوائر المطبوعة

القطب:

سير العمل (التوصيلات):

إدخال الأسلاك: أدخل الأسلاك الصلبة ذات الأطراف المكشوفة (عادةً 7-10 مم) أو الأسلاك متعددة الشعيرات ذات الأطراف المضغوطة على البارد مباشرةً في الفتحات المناسبة للقابس بشكل عمودي حتى تسمع صوت "طقطقة" أو حتى يتعذر إكمال الإدخال. ستقوم الصفيحة الزنبركية الداخلية بتثبيت السلك بإحكام.

سحب السلك: أدخل أداة التقاط الأسلاك المخصصة في فتحة التشغيل، واضغط على لوحة الزنبرك لفتحها، ويمكن سحب السلك بسهولة.

احتياطات الاستخدام

تأكد من استخدام نوع السلك الصحيح: يُنصح بشدة باستخدام الأسلاك الصلبة أو تركيب أطراف أنبوبية معزولة مسبقًا ومضغوطة على البارد للأسلاك متعددة الشعيرات. يُعدّ إدخال الأسلاك المرنة متعددة الشعيرات غير المعالجة مباشرةً السبب الرئيسي لضعف التوصيل وتعطل النظام.

لا تستخدم المنتج بما يتجاوز المواصفات: يُحظر منعاً باتاً توصيل أحمال تتجاوز التيار المقنن.

الاستخدام الصحيح للأدوات: عند التفكيك، تأكد من استخدام أداة التقاط الأسلاك المناسبة ولا تقم بالفك بقوة باستخدام أشياء حادة لتجنب إتلاف الزنبرك.

التأكد من تثبيته في مكانه: عند إدخال السلك، تأكد من إدخاله بالكامل حتى تشعر بمقاومة كبيرة.

2. الموادلكتلة طرفية قابلة للتوصيل

3. الكهرباءلكتلة طرفية قابلة للتوصيل

4. ميكانيكيلكتلة طرفية قابلة للتوصيل

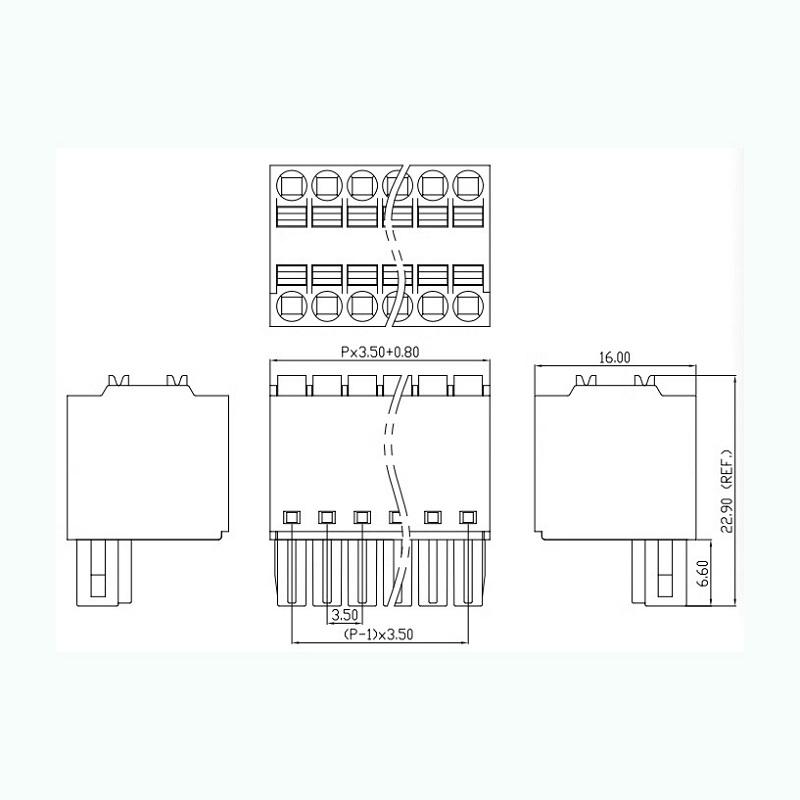

5. الأبعاد

6. المزايا

☑ يتكيف مع أنواع متعددة من المقابس، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات إدخال البيانات
☑ طريقة تركيب عالمية، مناسبة لمختلف الحالات

المزايا الرئيسية

كفاءة توصيل الأسلاك العالية للغاية: هذه هي الميزة الأكبر. فمن خلال إلغاء خطوات شد البراغي والبحث عن مفكات البراغي، زادت سرعة توصيل الأسلاك بأكثر من 70%، مما يجعلها مناسبة بشكل خاص للإنتاج على نطاق واسع أو التركيب والصيانة السريعة في الموقع.

مقاومة موثوقة للاهتزاز: ضغط الزنبرك ثابت، وليس من السهل أن ينفك في بيئة مهتزة، مع أداء أفضل من أطراف البراغي العادية (قد تنفك البراغي بسبب الاهتزاز).

الكثافة العالية والصغر: يوفر تصميم الصف المزدوج عددًا كبيرًا من نقاط التوصيل في مساحة محدودة، مما يجعله مثاليًا للأجهزة ذات المساحة المحدودة مثل وحدات عرض LED وأجهزة التحكم.

تصميم غبي: عادةً ما يحتوي القابس وحامل الدبوس على مفاتيح توجيه لمنع الإدخال العكسي.

اتصال موثوق: يوفر التثبيت الزنبركي ضغط اتصال موحد وطويل الأمد، وأكسدة ضئيلة، ومقاومة اتصال مستقرة.

سهولة الصيانة: باستخدام الأدوات، يمكن استبدال أي سلك بسرعة دون الحاجة إلى تفكيك الدوائر الأخرى.

7. التطبيقلكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد طاقة ثلاثي الأطوار 3. جهاز حماية الحاسوب الصغير 4. المعدات الكهربائية

5. معدات التشغيل الآلي 6. معدات الأمن 7. معدات إنترنت الأشياء

8. العبوةلكتلة طرفية قابلة للتوصيل
