كتلة طرفية مستقيمة مزدوجة الصف H15EDGVH-3.5

كتلة طرفية مستقيمة مزدوجة الصف H15EDGVH-3.5

موصل طرفي مزدوج الصفوف بمسافة 3.5 مم، مصمم خصيصًا لتطبيقات لوحات الدوائر المطبوعة. يتميز هذا الموصل المتميز بتكوين دبابيس مستقيمة مزدوجة الصفوف، مما يسمح بالتكامل السلس واللحام السهل على لوحة الدوائر.

1. النوع والقطب

النوع: كتلة طرفية مزدوجة الصف

القطب:

التصميم الميكانيكي: يتميز الموصل بدبابيس مستقيمة (رأسية) مصممة للتركيب العمودي على لوحة الدوائر المطبوعة. عادةً ما تكون الدبابيس مربعة المقطع العرضي (غالبًا 0.64 مم أو 1.0 مم مربع) لضمان اتصال آمن ومحكم مع الموصلات الأنثوية القياسية أو أطراف التوصيل بالضغط. وهي متوفرة بأحجام دوائر مختلفة، تتراوح من 4 إلى 40 دبوسًا (من 2×2 إلى 2×20).

التركيب: مصنوع من عازل حراري بلاستيكي مقاوم للحرارة العالية (مصنف UL94V-0) وموصلات من البرونز الفوسفوري أو النحاس الأصفر. عادةً ما يكون سطح التلامس مطليًا بالقصدير لسهولة اللحام ومقاومة التآكل، أو بطبقة ذهبية اختيارية لزيادة الموثوقية في تطبيقات مستوى الإشارة.

2. الموادلكتلة طرفية قابلة للتوصيل

3. الكهرباءلكتلة طرفية قابلة للتوصيل

4. ميكانيكيلكتلة طرفية قابلة للتوصيل

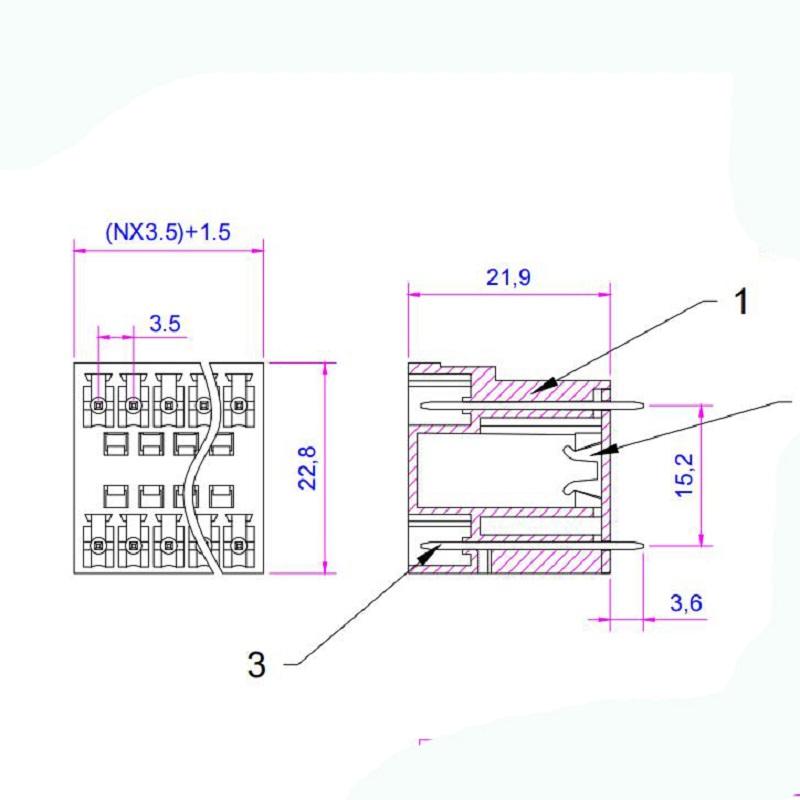

5. الأبعاد

6. المزايا

☑ يتكيف مع أنواع متعددة من المقابس، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات إدخال البيانات
☑ طريقة تركيب عالمية، مناسبة لمختلف الحالات

الاستخدامات: مثالية للاستخدام في وحدات التحكم المنطقية القابلة للبرمجة (PLC)، وأنظمة التحكم الصناعية، ومصادر الطاقة، وأجهزة القياس، وشاشات إضاءة LED. وتُعدّ المسافة بين الأطراف 3.5 مم شائعة الاستخدام في منافذ الإدخال/الإخراج وواجهات المستشعرات.

الفوائد الرئيسية:

موفر للمساحة: يوازن بين كثافة الدبابيس وسهولة التجميع.

اتصال آمن: توفر الدبابيس المستقيمة تثبيتًا ميكانيكيًا قويًا للوحة الدوائر المطبوعة بعد اللحام الموجي.

واجهة قياسية: متوافقة مع مجموعة واسعة من الموصلات الأنثوية القياسية في الصناعة وأغلفة التثبيت بالضغط.

7. العبوة لكتلة طرفية قابلة للتوصيل

نختار مواد تغليف عالية الجودة وآمنة لضمان عدم تلف طلبك أثناء التوصيل.

هذه الشروط التجارية مقبولة: EXW، FOB، CFR، CIF.

8. التطبيق لكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد طاقة ثلاثي الأطوار 3. جهاز حماية الحاسوب الصغير 4. المعدات الكهربائية

5. معدات التشغيل الآلي 6. معدات الأمن 7. معدات إنترنت الأشياء

9. أسئلة وأجوبة حول كتلة المحطات الطرفية

س1: ما هي الفوائد الأساسية لكتل ​​طرفية ذات صفين مستقيمين بقطر 3.5 مم لتصميم لوحات الدوائر المطبوعة الصناعية؟

ج: يُحقق تصميم الدبابيس المستقيمة ثنائية الصفوف بقطر 3.5 مم توازنًا مثاليًا بين الحجم الصغير وسعة التوصيل. فهو يُضاعف نقاط التوصيل مقارنةً بالدبابيس أحادية الصف في نفس مساحة لوحة الدوائر المطبوعة. تدعم الدبابيس الرأسية المستقيمة عملية اللحام القياسية عبر الثقوب. يُبسط هذا التصميم تخطيط اللوحة ويحافظ على ترتيب الأسلاك، مما يجعله مثاليًا للإنتاج الضخم لخزائن التحكم القياسية.

س2: هل هيكل الدبوس المستقيم ذو الصفين 3.5 مم مستقر بما يكفي لبيئات الاهتزاز الصناعية طويلة الأمد؟

ج: نعم، توفر أطراف التوصيل ذات الصفين المستقيمة والمخصصة للاستخدام الصناعي ثباتًا هيكليًا قويًا. تعتمد هذه الأطراف تقنية التثبيت المتكاملة بالمسامير والتخريش، مما يمنعها من الارتخاء أو الميلان أثناء اللحام الموجي. في ظروف التشغيل الفعلية، يقاوم هذا الهيكل الصلب ذو الثقوب النافذة اهتزازات المعدات اليومية بشكل أفضل بكثير من أطراف التوصيل السطحية، مما يمنع حدوث أعطال في التوصيل.

س3: هل سيؤدي ترتيب الدبابيس الكثيفة ذات الصفين 3.5 مم إلى مشاكل في العزل أو التداخل؟

ج: لا. المسافة القياسية بين الأسلاك 3.5 مم هي مواصفة صناعية راسخة. فهي توفر مسافة كافية للتسرب الكهربائي والتباعد الكهربائي. وتُجهز علب التوصيل الاحترافية بعزل حاجز مستقل. حتى مع الأسلاك الكثيفة ذات الصفين، فإنها تعزل دوائر الطاقة والإشارة بشكل فعال، مما يمنع التداخل ومخاطر قصر الدائرة في المعدات الصناعية العادية ذات الجهد المنخفض.

س4: هل كتل طرفية ذات صفين مستقيمين بقطر 3.5 مم متوافقة مع عمليات اللحام الآلية القياسية؟

ج: متوافقة تمامًا. تتميز هذه الدبابيس المستقيمة بتصميم عالي التسطح، مما يضمن تثبيت كل دبوس في فتحات لوحة الدوائر المطبوعة بشكل متساوٍ أثناء التجميع. مصنوعة من غلاف PA66 مقاوم للهب ودرجات حرارة عالية، ودبابيس نحاسية مطلية بالقصدير، وهي مناسبة تمامًا للحام الموجي واللحام اليدوي. يقلل ذلك بشكل كبير من معدلات اللحام المعيب في الإنتاج بكميات كبيرة.

س5: ما هي السيناريوهات الصناعية الأنسب لكتل ​​طرفية ذات صفين مستقيمين بقطر 3.5 مم؟

ج: تُستخدم هذه الموصلات على نطاق واسع في معدات التحكم بلوحات الدوائر المطبوعة متوسطة الكثافة. تشمل التطبيقات النموذجية وحدات التحكم المنطقية القابلة للبرمجة الصغيرة، ووحدات التحكم في أتمتة المباني، ولوحات جمع البيانات من أجهزة الاستشعار، ولوحات التحكم الصناعية العامة. يوفر تباعد 3.5 مم مساحة أكبر من أطراف التوصيل ذات 5.0 مم، مما يجعلها الخيار الأمثل من حيث التكلفة للأجهزة الصناعية الصغيرة ذات متطلبات التوصيل المتوسطة.
