كتلة طرفية قابلة للتوصيل بلوحة الدوائر المطبوعة (PCB) مقاس 2.5 مم مع وصلة سلك آمنة

موفر للمساحة

يتيح التصميم المدمج ذو المسافة البينية 2.5 مم توصيل الأسلاك بكثافة عالية على مساحة محدودة في لوحة الدوائر المطبوعة، مما يجعله مثاليًا للأجهزة الإلكترونية المصغرة.

تركيب وصيانة سريعة

إن الهيكل القابل للتوصيل يجعل عملية التوصيل والإزالة أسهل، مما يقلل بشكل كبير من وقت الصيانة ويجعله مناسبًا بشكل خاص للتطبيقات التي تتطلب استبدال الوحدات بشكل متكرر.

اتصال آمن وموثوق

يضمن نظام التجعيد الآمن توصيل الأسلاك بشكل آمن، مما يمنع التوصيلات غير المحكمة ويحسن الأداء الكهربائي والسلامة بشكل عام.

مواد عالية الجودة

يضمن العزل المقاوم لدرجات الحرارة العالية والموصلات المعدنية المقاومة للتآكل الاستقرار والمتانة على المدى الطويل.

تطبيقات واسعة

مناسب لمجموعة واسعة من المعدات الإلكترونية والكهربائية، بما في ذلك مصادر الطاقة، والتحكم الصناعي، وأنظمة الأتمتة، ومحركات LED، وأجهزة الاتصالات.

توافق قوي

يدعم نطاقًا واسعًا من أقطار الأسلاك، وقادر على نقل كل من الإشارات منخفضة الجهد والتيارات ضمن النطاق المقنن، مما يلبي متطلبات المشاريع المتنوعة.

س1: أين يستخدم المهندسون عادةً رؤوس التوصيل ذات الصفين 2.5 مم في مشاريع لوحات التحكم؟

ج: هذا موصل توصيل مزدوج الصفوف صغير الحجم بمسافة 2.5 مم بين الأطراف.

فهو يوفر مساحة على لوحة الدوائر المطبوعة لدوائر الإشارة الكثيفة.

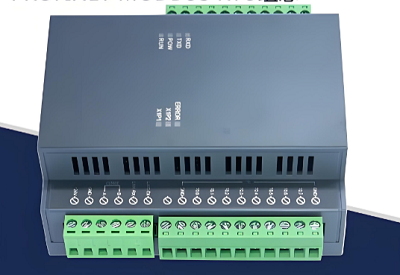

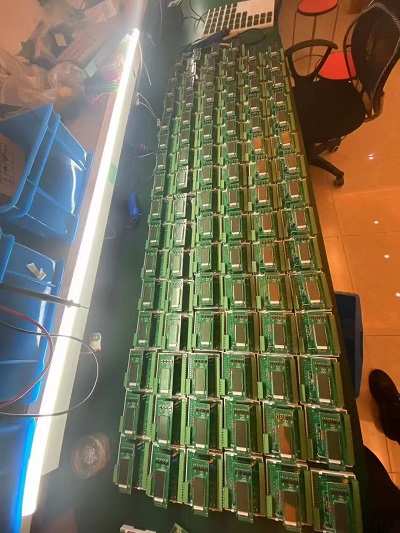

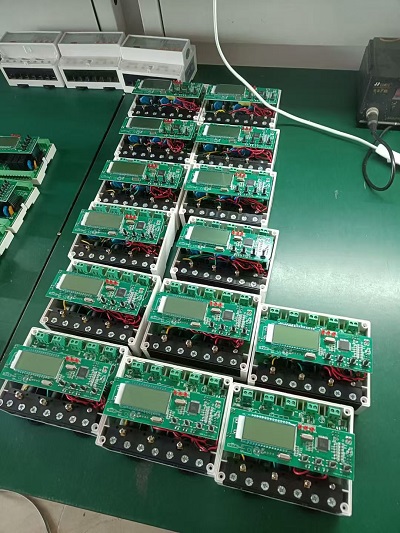

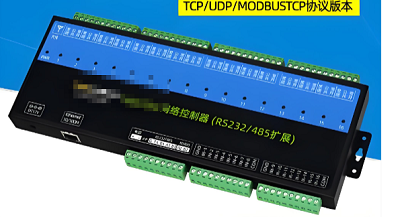

يستخدمه المهندسون على نطاق واسع في وحدات التحكم صغيرة الحجم، ولوحات الاستشعار، ووحدات الإدخال/الإخراج المدمجة.

يتيح لك تصميم التوصيل فصل أسلاك التوصيل عن اللوحات الرئيسية بسرعة.

أثناء صيانة الخزائن، يمكنك فصل مجموعات الأسلاك بأكملها بدلاً من إعادة توصيل كل نقطة على حدة.

وهي تتعامل بشكل أساسي مع حلقات الإشارة ذات الجهد المنخفض، وليس مع أحمال الطاقة الثقيلة.

س2: ما هي التصنيفات الكهربائية ونطاق الأسلاك التي تنطبق على أنظمة التوصيل الطرفية ذات الصفين 2.5 مم؟

أ: القيم التشغيلية النموذجية: 300 فولت، 6-8 أمبير لكل دبوس في ظل ظروف IEC و UL.

يغطي حجم السلك المطابق الموصلات الصلبة أو المجدولة التي تتراوح مساحتها بين 0.2 و 1.0 مم².

يوصى باستخدام حلقات تثبيت الأسلاك للأسلاك ذات الخيوط الدقيقة.

لا تقم بتشغيل مخارج طاقة المحرك من خلال هذه الموصلات الصغيرة.

الواقع الميداني: معظم الوصلات غير المستقرة تأتي من حلقات معدنية صغيرة الحجم أو من تجريد الأسلاك بشكل غير صحيح، وليس من عيوب في رأس التوصيل.

س3: ما هي الأخطاء الشائعة في تجميع رؤوس التوصيل ذات الصفين 2.5 مم؟

ج: المسافة بين الدبابيس ضيقة في الإصدارات ذات الصفين 2.5 مم.

تُعدّ المسامير المنحنية من أكثر المشاكل شيوعاً أثناء عملية تجميع الإنتاج.

يؤدي التزاوج الجزئي إلى حدوث أعطال متقطعة خفية يصعب تصحيحها في الموقع.

لا تقم أبدًا بإدخال القابس بالقوة في مكانه. فالضغط الشديد يؤدي إلى ثني الدبابيس وإتلاف الهياكل البلاستيكية.

تأكد من تثبيته بالكامل بعد إدخاله. يجب أن تشعر بنقرة واضحة عند تثبيته.

تجنب قوة السحب المفرطة على حزمة الكابلات؛ فقد تتشقق وصلات اللحام تحت الضغط المستمر.

س4: هل يمكنني خلط رؤوس التوصيل ذات الصفين 2.5 مم والمقابس من موردين مختلفين؟

ج: 2.5 مم هو طول قياسي، لذلك قد تتناسب الأجزاء معًا من الناحية المادية.

لكن سمك الدبوس وعمق التلامس وهندسة القفل تختلف بين الشركات المصنعة.

قد يؤدي استخدام منتجات من علامات تجارية مختلفة إلى ضعف الاتصال بعد تعرضها للاهتزازات وتغيرات درجات الحرارة داخل الخزائن.

استخدم أزواج المقابس والموصلات من نفس المورد لتصنيع الخزائن بكميات كبيرة.

إذا لم يكن بالإمكان تجنب مطابقة العلامات التجارية المختلفة، فيجب إجراء التحقق الكامل من الاهتزاز والدورة الحرارية قبل الإنتاج الضخم.

س5: ما هي فحوصات الاستلام والتشغيل التي يجب عليك إجراؤها لرؤوس التوصيل ذات الصفين 2.5 مم؟

أ: افحص استقامة الدبابيس في الدفعات الواردة. ارفض الوحدات ذات الدبابيس المائلة أو المشوهة.

تأكد من أن المقابس تنزلق بسلاسة عند إدخالها وإخراجها دون أن تعلق.

أثناء تشغيل الخزانة، تأكد من توصيل القابس بشكل كامل.

قم بإجراء اختبار سحب خفيف للأسلاك للتحقق من أقفال التثبيت.

احرص على إبقاء غبار المعادن وبقايا قطع الخزائن بعيدًا عن مناطق التلامس.

يمكن أن تتسبب جزيئات المعدن الصغيرة الموجودة بين الدبابيس الضيقة في مخاطر حدوث ماس كهربائي خفي في وقت لاحق أثناء الخدمة.
