كتلة موصل طرفي للوحة الدوائر المطبوعة بقياس 3.81 مم تتميز بمتانة عالية

س1: ما هي المزايا العملية التي يوفرها رأس الدبوس ذو الزاوية القائمة ذو الصفين 3.81 مم لتصميم الخزائن؟

ج: هذا موصل مزدوج الصفوف بزاوية قائمة مزود بحواف تثبيت.

يتم تثبيت الحواف بالبراغي على لوحة الدوائر المطبوعة أو أقواس التثبيت المعدنية.

ينتقل إجهاد سحب الكابل إلى الحافة، وليس إلى وصلات اللحام.

يساهم التصميم ذو الزاوية القائمة في توفير مساحة العمق داخل وحدات التحكم المدمجة.

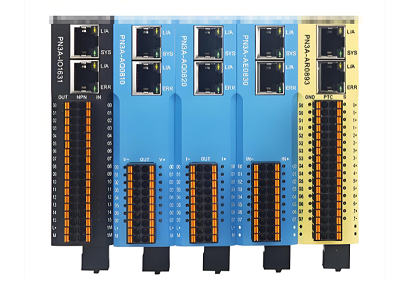

يستخدم على نطاق واسع في لوحات PLC الصغيرة ووحدات اكتساب الإشارات ودوائر الإدخال/الإخراج المدمجة.

يمكنك فصل أسلاك التوصيل بالكامل لإجراء صيانة ميدانية سريعة.

تم تصميمه لحلقات الإشارة ذات الجهد المنخفض، وليس لأحمال الطاقة الثقيلة.

س2: ما هي التصنيفات الكهربائية ونطاق الأسلاك التي تنطبق على هذا الرأس ذو الزاوية القائمة ذو الصفين ذي الحواف 3.81 مم؟

أ: التصنيفات النموذجية: 300 فولت، 8-10 أمبير لكل نقطة اتصال في ظل ظروف IEC و UL.

يعمل مع الأسلاك الصلبة أو المجدولة بمساحة 0.5-1.5 مم².

ينبغي استخدام حلقات تثبيت الأسلاك للموصلات ذات الخيوط الدقيقة.

لا تقم بتوصيل دوائر الطاقة العالية للمحركات بهذه الأطراف.

تُظهر ردود الفعل الواقعية أن معظم حالات فشل الاتصال ناتجة عن سوء تحضير الأسلاك، وليس عن عيوب في المكونات.

س3: ما هي الأخطاء الشائعة في عملية التجميع التي تحدث مع هذا الرأس ذي الزاوية القائمة المزدوج ذي الحواف 3.81 مم؟

ج: إن الإفراط في شد براغي الشفة هو خطأ شائع.

قد يؤدي عزم الدوران المفرط إلى تشقق الغلاف البلاستيكي أو انحناء لوحة الدوائر المطبوعة.

تأكد من أن أسطح الشفة مستوية تمامًا على أسطح التركيب.

قم بإزالة النتوءات من فتحات دعامات المعدن. فالنتوءات الحادة تُسبب إجهادًا ميكانيكيًا خفيًا.

لا تقم أبدًا بدفع القابس المتصل بالقوة. فالضغط الشديد يؤدي إلى ثني الدبابيس أو إتلاف آليات القفل.

تأكد من تثبيت الأجزاء بشكل كامل بعد التزاوج. يجب أن تشعر بنقرة إغلاق واضحة.

تجنب سحب الكابلات مباشرة على الموصل؛ فقد يؤدي ذلك إلى تشقق نقاط اللحام.

س4: هل يمكنني خلط رؤوس العادم ذات الزاوية القائمة ذات الحواف المزدوجة بقطر 3.81 مم مع سدادات من مصنعين مختلفين؟

ج: 3.81 مم هو طول قياسي، لذا قد تتناسب الأجزاء ميكانيكيًا.

لكن سمك الدبوس وعمق التلامس وأبعاد الشفة وضغط الزنبرك تختلف بين العلامات التجارية.

قد يؤدي استخدام منتجات من علامات تجارية مختلفة إلى حدوث اتصال متقطع بعد اهتزاز الخزانة وتغيرات درجة الحرارة.

استخدم مجموعات مقابس رأسية متطابقة من مورد واحد لإنتاج الخزائن بكميات كبيرة.

إذا كان استخدام العلامات التجارية المختلفة أمراً لا مفر منه، فقم بإجراء اختبارات الاهتزاز والدورة الحرارية قبل النشر على نطاق واسع.

س5: ما هي فحوصات الفحص والتشغيل الواردة التي تعتبر بالغة الأهمية لهذا الموصل؟

أ: افحص استقامة الدبابيس في الدفعات الواردة. الدبابيس المنحنية تسبب تزاوجًا جزئيًا وإشارات غير مستقرة.

تحقق من وجود أي تشوه في فتحات تثبيت الشفة.

تأكد من أن القابس يركب وينفصل بسلاسة دون أن يعلق.

أثناء تشغيل الخزائن، قم بإجراء اختبارات سحب خفيفة على الكابلات السلكية.
