مقارنة بين البراغي، والزنبركات، والأنواع غير المزودة ببراغي، و كتل طرفية قابلة للتوصيل للوحات الدوائر المطبوعةتُفصّل هذه المقالة التكلفة وسرعة التجميع ومقاومة الاهتزاز وسهولة الصيانة الميدانية لمساعدتك في الاختيار.قم بجولة في أي خط إنتاج إلكترونيات صناعية، وسترى كتل طرفية للوحات الدوائر المطبوعة على ما يقرب من نصف جميع لوحات التحكم ووحدات الطاقة. تتعامل معظم فرق التصميم والمشتريات مع كتل التوصيل الطرفية كقطع غيار عادية. وغالبًا ما يختارون الخيار الأقل تكلفة وينتقلون إلى قائمة المواد. لكن هذا الاختيار العشوائي يؤدي إلى مشاكل حقيقية في الميدان.إن الفجوة بين كتل التوصيل اللولبية والزنبركية وغير اللولبية والقابلة للتوصيل تتجاوز بكثير تكلفة المكونات. فهي تؤثر على كفاءة الإنتاج، وموثوقية المعدات على المدى الطويل، وتحمل الاهتزازات، وسنوات من أعمال الصيانة في الموقع.يُغطي دليل المقارنة الصناعية العملي هذا الأنواع الأربعة الرئيسية من كتل التوصيل الطرفية. نعتمد في ذلك على خبرات التصنيع والخدمة الميدانية لمساعدتك في اختيار الخيار الأمثل لمشاريع لوحات التحكم والمعدات الصناعية.نظرة عامة على 4 أنواع رئيسية من كتل طرفية لوحة الدوائر المطبوعةكل كتلة طرفية يخدم التصميم سيناريوهات إنتاجية وميدانية متميزة. قبل إجراء مقارنات تفصيلية، نوضح مبادئ العمل الأساسية ومصطلحات البحث في الصناعة لكل نوع.كتل طرفية لولبيةهذا هو التصميم الأكثر شيوعًا واستخدامًا. يتم تثبيت الأسلاك المكشوفة بإحكام بواسطة صفيحة تثبيت معدنية تعمل بعزم دوران البرغي. يتميز هذا التصميم بتقنية متطورة وتغطية شاملة للمواصفات. تشمل مصطلحات البحث الشائعة في هذا المجال "كتلة طرفية لولبية للوحات الدوائر المطبوعة" و"موصل كتلة طرفية لولبية".كتل طرفية زنبركيةيستبدل هذا النظام آلية القفل اليدوي بالبراغي بقفص زنبركي مدمج. يتم إدخال الأسلاك تحت ضغط الزنبرك وتثبيتها تلقائيًا. لا تتطلب معظم الطرازات أي أدوات، مما يوفر توصيلًا سريعًا ومستقرًا.كتل طرفية بدون براغينسخة مطورة من الهياكل الزنبركية، تُشغَّل في الغالب بواسطة أذرع أو أزرار ضغط. افتح الذراع، أدخل السلك، ثم أغلقه للقفل. تشمل الكلمات المفتاحية "كتلة طرفية بدون براغي" و"أطراف بدون براغي" هذه السلسلة الكاملة من المنتجات، وهي مثالية لتطبيقات التوصيل عالية الكفاءة. كتل طرفية قابلة للتوصيلهيكل قابل للفصل مكون من قطعتين، يتألف من موصل ثابت ملحوم على لوحة الدوائر المطبوعة وقابس سلكي قابل للفصل. يمكن توصيل وفصل مجموعة الأسلاك بالكامل كوحدة واحدة دون الحاجة إلى إعادة توصيل الأسلاك الفردية. مصطلحات البحث الشائعة: "كتلة طرفية قابلة للتوصيل على لوحة الدوائر المطبوعة" و"موصل كتلة طرفية قابل للتوصيل". كتل طرفية حاجزيةنوع متخصص من الموصلات اللولبية مزود بحواجز عزل بلاستيكية مستقلة بين الأقطاب المتجاورة. يوفر هذا النوع مسافة زحف وتخليص كافية، وهو مصمم خصيصًا لتطبيقات توزيع الطاقة الصناعية ذات الجهد العالي. يُعد مصطلح "كتلة طرفية لولبية حاجزية" من أكثر مصطلحات البحث الصناعية شيوعًا. جدول مقارنة الأبعاد الكاملة لكتلة التوصيلللاختيار السريع وتقييم قائمة المواد، نلخص المؤشرات الأساسية بما في ذلك التكلفة، وكفاءة التجميع، ومقاومة الاهتزاز، وسهولة الصيانة الميدانية، وتوافق الأسلاك لجميع النماذج الرئيسية. نوع كتلة طرفيةمستوى تكلفة الوحدةسرعة التجميعمقاومة الاهتزاز والصدماتإمكانية الخدمة الميدانيةتفاوت مقياس السلكأفضل سيناريوهات التطبيقات الصناعيةنوع البرغيالأقل سعرًاالأبطأ (يعتمد على الأداة)متوسط (قابل للتراجع مع مرور الوقت)رديء (يلزم إعادة توصيل الأسلاك بالكامل)واسع (24-12 AWG، تحمل عالٍ)معدات ذات حجم كبير وتكلفة منخفضة، وخزائن تحكم داخلية ثابتة، ومشاريع حساسة للتكلفةنوع زنبركي/بدون برغيمتوسط (+20%~50% مقارنة بالنوع اللولبي)سريع جداً (توصيل الأسلاك بدون أدوات)ممتاز (مضاد للاهتزاز ذاتي القفل)متوسط (إعادة توصيل سريعة، لا يتطلب تفكيكًا متكاملًا)ضيق (نطاق قطر ثابت فقط)خطوط الإنتاج الضخمة، ومعدات المحركات، والأجهزة الصناعية المثبتة على المركبات/السكك الحديديةالنوع القابل للتوصيلأعلى (هيكل ثنائي الأجزاء)توصيل سريع، تجميع أولي بطيءجيد (بنية تزاوج مستقرة)ممتاز (فك الحزام بنقرة واحدة)يعتمد ذلك على نوع التوصيل الداخلي للقابسمعدات تتم صيانتها ميدانياً، لوحات تحكم معيارية، وحدات صناعية قابلة للاستبدالنوع برغي الحاجزمتوسط-عاليتجميع يدوي بطيءجيد (هيكل مستقر يتحمل الضغط)واسطةواسع، مناسب للأسلاك السميكة ذات التيار العاليتوزيع الطاقة عالي الجهد، والتحكم في المحركات، ومعدات محولات الطاقة الجديدة تحليل التكلفة: أقل تكلفة للمكون لا تعني بالضرورة أقل تكلفة إجماليةتتميز كتل التوصيل اللولبية بأقل تكلفة للوحدة الواحدة. ويجعلها تصميمها المتين وعملية إنتاجها الموحدة الخيار الأمثل من حيث التكلفة لمطابقة قوائم المواد بكميات كبيرة.تزيد تكلفة كتل التوصيل الزنبركية وغير البرغية بنسبة تتراوح بين 20% و50% لكل قطب. وتساهم الأجزاء الفولاذية الزنبركية الدقيقة والأغلفة البلاستيكية المصممة خصيصًا في رفع تكاليف التصنيع.تُعدّ كتل التوصيل الطرفية القابلة للفصل هي الأغلى ثمناً. وهي تعتمد على بنية ثنائية الجسم تتكون من رأس وقابس، مع متطلبات تفاوت توصيل أكثر صرامة.من منظور الهندسة الميدانية، تُعدّ تكلفة الوحدة للمكونات مُضللة. تتطلب كتل البراغي استخدام مفك براغي يدوي لكل عمود. بالنسبة لآلاف اللوحات المنتجة بكميات كبيرة، تتجاوز تكاليف العمالة المتراكمة بكثير فرق السعر بين كتل البراغي الزنبركية وتلك التي لا تتطلب براغي. لذا، فإن اختيار نماذج لا تتطلب أدوات، وإن كانت أغلى قليلاً، يُقلل بشكل فعال من تكاليف الإنتاج الإجمالية. سرعة التجميع: الهياكل الخالية من الأدوات تهيمن على الإنتاج الضخمتُعد كفاءة التجميع أكبر ميزة لكتل التوصيل الطرفية غير اللولبية.بالنسبة لكتل التوصيل اللولبية، يتطلب كل قطب مستقل عمليات متكررة: إدخال السلك، وربطه بالمفك، وفحص عزم الدوران. تحتاج كتلة التوصيل ذات 12 سنًا إلى 12 خطوة ربط مستقلة. هذا يُقيّد سرعة التجميع بشكل كبير في خطوط التجميع الآلية واليدوية.تدعم موصلات الأسلاك الزنبركية إدخال الأسلاك مباشرةً والتثبيت التلقائي. أما الموصلات ذات التصميم الرافعة والخالية من البراغي، فلا تتطلب سوى فتحها وتمرير الأسلاك وإغلاقها. تستغرق كل عملية توصيل أقل من ثانية واحدة.بالنسبة للمعدات الصناعية والتجارية ذات الإنتاج الضخم، فإن وفورات العمالة الناتجة عن استخدام الزنبركات والكتل الخالية من البراغي تعوض تمامًا ارتفاع تكلفة المكونات. أما بالنسبة لمعدات الخزائن المصممة حسب الطلب بكميات صغيرة، فإن فرق الكفاءة يكاد يكون معدومًا. مقاومة الاهتزاز: مؤشر الموثوقية الأكثر استهانةًإن مقاومة الاهتزاز والصدمات تحدد بشكل مباشر التشغيل المستقر طويل الأمد للمعدات الصناعية، وهو أمر يتم تجاهله بسهولة في التصميم المبكر.تعاني وصلات البراغي التقليدية من ارتخاء دقيق بعد تعرضها للاهتزاز لفترات طويلة. تتلاشى قوة التثبيت تدريجيًا على مدى آلاف ساعات التشغيل، مما يؤدي إلى ضعف التوصيل أو انقطاع الدائرة. هذا العطل شائع جدًا في محركات القيادة، والمعدات الميكانيكية المتنقلة، وخزائن التحكم المثبتة على المركبات.تتميز أطراف التوصيل الزنبركية وغير اللولبية ببنية ذاتية الشد. لا يؤدي الاهتزاز إلى فك التوصيل، بل على العكس، يجعله أكثر إحكامًا. لهذا السبب، تُعدّ هذه الأطراف معيارًا في تطبيقات السكك الحديدية والسيارات والصناعات الثقيلة التي تتعرض للاهتزاز.لا تصلح كتل البراغي إلا للمعدات الداخلية الثابتة ذات بيئات التشغيل المستقرة. سهولة الصيانة الميدانية: تعمل الوحدات القابلة للتوصيل على تحسين الصيانة بشكل كامليُعد استبدال اللوحات في الموقع وصيانة الأعطال من أهم نقاط الضعف في هندسة ما بعد البيع.عند تعطل لوحات توصيل الأسلاك ذات الأطراف اللولبية أو الزنبركية، يحتاج الفنيون إلى تفكيك كل سلك على حدة، ووضع علامات عليه، وفرزه. بعد استبدال اللوحة، يجب إعادة توصيل جميع الأسلاك ومعايرتها. يستغرق استبدال لوحة ذات 16 طرفًا حوالي 20 دقيقة، مع وجود خطر كبير لحدوث توصيلات خاطئة وأعطال ثانوية.تُغيّر كتل التوصيل الطرفية القابلة للفصل منطق الصيانة. يتم فصل قابس مجموعة الأسلاك بالكامل عن موصل لوحة الدوائر المطبوعة في خطوة واحدة. استبدل اللوحة الجديدة وأعد توصيل مجموعة الأسلاك المتكاملة. تستغرق العملية بأكملها دقيقتين فقط، دون أي خطر لحدوث أخطاء في ترتيب الأسلاك.العيب الوحيد في الهياكل القابلة للتوصيل هو زيادة ارتفاع اللوحة الرأسية. بالنسبة لخزائن التحكم ذات المساحة الداخلية المحدودة، يجب التحقق من حجم الهيكل الخارجي مسبقًا. قابلية تكييف الأسلاك وسيناريوهات الامتثال للجهد العاليتتميز موصلات الأسلاك اللولبية بأعلى توافق مع الأسلاك. يتكيف هيكل التثبيت القابل للتعديل مع أسلاك من عيار 24 إلى 12 AWG، مما يجعله مناسبًا لمواصفات الأسلاك المختلفة في سيناريوهات التركيب متعددة المناطق.تتميز النماذج المزودة بنابض أو بدون براغي بنطاقات تعديل ثابتة لقطر السلك. لا يمكن تثبيت الأسلاك فائقة الرقة بإحكام، ولا يمكن إدخال الأسلاك فائقة السماكة. يجب على المصممين التحقق بدقة من نطاق المعلمات المذكور في ورقة البيانات.في تطبيقات الجهد العالي التي تتجاوز جهد الشبكة الكهربائية، لا تستطيع كتل التوصيل الطرفية التقليدية ذات المسافة الصغيرة بين الأطراف تلبية معايير الزحف والمسافة الآمنة الصادرة عن اللجنة الكهروتقنية الدولية (IEC) وهيئة المختبرات الأوروبية (UL). تحل كتل التوصيل الطرفية الحاجزة هذه المشكلة من خلال حواجز بلاستيكية معزولة وتصميم بمسافة كبيرة بين الأطراف تبلغ 7.5 مم/7.62 مم، وهو الخيار الأمثل والأكثر توافقًا مع المعايير لتوزيع الطاقة ومعدات محولات الطاقة الجديدة. دليل اختيار وتوريد الشركات المصنعة الرئيسيةتهيمن علامتان تجاريتان على سوق كتل التوصيل الصناعية العالمية: Phoenix Contact و Degson.Phoenix Contact هي علامة تجارية ألمانية راقية ذات خطوط إنتاج شاملة وشهرة عالمية واسعة، وتستخدم على نطاق واسع في المشاريع الصناعية عالية المستوى في أوروبا وأمريكا.توفر شركة ديجسون منتجات كتل طرفية كاملة المواصفات وفعالة من حيث التكلفة، مع مزايا قوية في سلسلة التوريد في المشاريع العالمية الحساسة للتكلفة والأسواق الآسيوية.تُغطي كلتا العلامتين التجاريتين سلاسل البراغي، والزنبركات، والقطع بدون براغي، والقطع القابلة للتوصيل، والقطع الحاجزة. عند تخصيص قطع غير قياسية، أعطِ الأولوية للنماذج المتوافقة مع هذين المعيارين الرئيسيين لضمان توفر الإمدادات الثانوية وتجنب مخاطر سلسلة التوريد. قواعد اختيار الهندسة العمليةلا يوجد نوع مثالي من موصلات التوصيل. يعتمد الاختيار الأمثل على بيئة تشغيل معداتك، ونمط الإنتاج، ونمط الصيانة ما بعد البيع.• معدات ثابتة عالية الحجم حساسة للتكلفة: اختر كتل التوصيل اللولبية لتحقيق أقصى قدر من الأداء من حيث التكلفة.•الإنتاج الضخم أو المعدات المعرضة للاهتزازاختر كتل طرفية زنبركية أو بدون براغي لتحسين الكفاءة والموثوقية على المدى الطويل.• معدات معيارية يتم صيانتها ميدانياًاختر كتل التوصيل الطرفية القابلة للتوصيل لتقليل تكاليف العمالة بعد البيع وأعطال الأسلاك بشكل كبير.• معدات توزيع الطاقة ذات الجهد العالي ومعدات الطاقة الصناعية: اختر كتل طرفية لولبية حاجزية لتلبية معايير العزل الآمن. الأسئلة الشائعة: أسئلة شائعة من المهندسين حول اختيار كتلة التوصيل الطرفيةفيما يلي خمسة أسئلة شائعة حول أنواع كتل طرفية لوحات الدوائر المطبوعة، مع التركيز على التصميم الصناعي الحقيقي والإنتاج ومشاكل الصيانة الميدانية.1. هل كتل التوصيل الزنبركية أكثر موثوقية من كتل التوصيل اللولبية للمعدات الصناعية؟توفر كتل التوصيل الزنبركية موثوقية أفضل على المدى الطويل في البيئات الصناعية الديناميكية. قد تفقد الكتل اللولبية قوة التثبيت بمرور الوقت نتيجة اهتزاز المعدات والتغيرات الحرارية، مما يؤدي إلى أعطال متقطعة في التوصيل. تحافظ الكتل الزنبركية وغير اللولبية على ضغط تثبيت ثابت بشكل تلقائي، مما يجعلها أكثر موثوقية للمحركات والآلات المتحركة وأنظمة التحكم المثبتة على المركبات. أما بالنسبة لتطبيقات الخزائن الداخلية الثابتة، فإن الكتل اللولبية ذات عزم الدوران المناسب تظل موثوقة بدرجة كافية. 2. هل يستحق الأمر الترقية إلى كتل طرفية قابلة للتوصيل للوحات التحكم القياسية؟تُعدّ موصلات التوصيل القابلة للفصل خيارًا مُجديًا إذا كانت معداتك تتطلب صيانةً أو إصلاحًا أو استبدالًا للوحاتها في الموقع. ورغم ارتفاع تكلفتها واحتياجها لمساحة إضافية على لوحة الدوائر المطبوعة، إلا أنها تُقلّل وقت الصيانة الميدانية من أكثر من 20 دقيقة إلى أقل من دقيقتين لكل لوحة. كما أنها تُجنّبك الأخطاء البشرية الناتجة عن إعادة توصيل الأسلاك يدويًا. أما بالنسبة للوحات الأصلية الثابتة غير القابلة للصيانة والتي لا تتطلب استبدالًا بعد البيع، فإن موصلات التوصيل القياسية، سواءً كانت لولبية أو زنبركية، تُعدّ الخيار الأنسب من حيث التكلفة. 3. ما هو أكبر خطر لاستخدام مقياس سلك غير متطابق على كتل طرفية زنبركية؟تتميز موصلات التوصيل الزنبركية بنطاق قطر سلك ثابت ودقيق. استخدام أسلاك رفيعة للغاية يؤدي إلى قوة تثبيت غير كافية، مما ينتج عنه توصيلات غير محكمة وانقطاع الإشارة عند أدنى اهتزاز. أما استخدام أسلاك سميكة للغاية فلا يسمح بإدخالها بالكامل في قفص الزنبرك، مما يؤدي إلى انكشاف النحاس وحدوث ماس كهربائي. على عكس موصلات التوصيل اللولبية ذات التفاوت الكبير في قطر السلك، فإن الموصلات الزنبركية لا توفر أي هامش تعديل تقريبًا في الموقع - لذا احرص دائمًا على مطابقة مقاس السلك مع مواصفات ورقة البيانات. 4. متى يجب عليّ اختيار كتل طرفية حاجزية بدلاً من كتل البراغي العادية؟اختر كتل التوصيل الطرفية العازلة لتوزيع الطاقة الكهربائية على مستوى الشبكة والجهد العالي، والتحكم في المحركات، وتصميمات العاكسات. تعمل الحواجز البلاستيكية المعزولة بين الأقطاب على زيادة مسافة الزحف ومسافات الخلوص، بما يتوافق تمامًا مع معايير السلامة الصناعية IEC وUL. لا تستطيع كتل التوصيل الطرفية اللولبية العادية ذات المسافات الصغيرة تلبية متطلبات العزل للجهد العالي، كما أنها تُعرّض السلامة لمخاطر أثناء التشغيل طويل الأمد. 5. هل تقلل كتل التوصيل بدون براغي والتي لا تحتاج إلى أدوات من استقرار جودة الإنتاج؟لا، تعمل كتل التوصيل الطرفية القياسية من نوع الرافعة الخالية من البراغي على تحسين اتساق الإنتاج. تعتمد جودة كتل التوصيل اللولبية بشكل كبير على أداء العامل - حيث يؤدي عزم الدوران غير المتسق إلى قوة تثبيت غير متساوية. تعتمد الهياكل الخالية من البراغي على تحديد المواقع الميكانيكية الثابتة، مما يضمن حصول كل سلك على شد تثبيت متطابق. هذا يقلل من عيوب الإنتاج على دفعات، وهو مثالي لخطوط التجميع الآلية ذات الحجم الكبير.

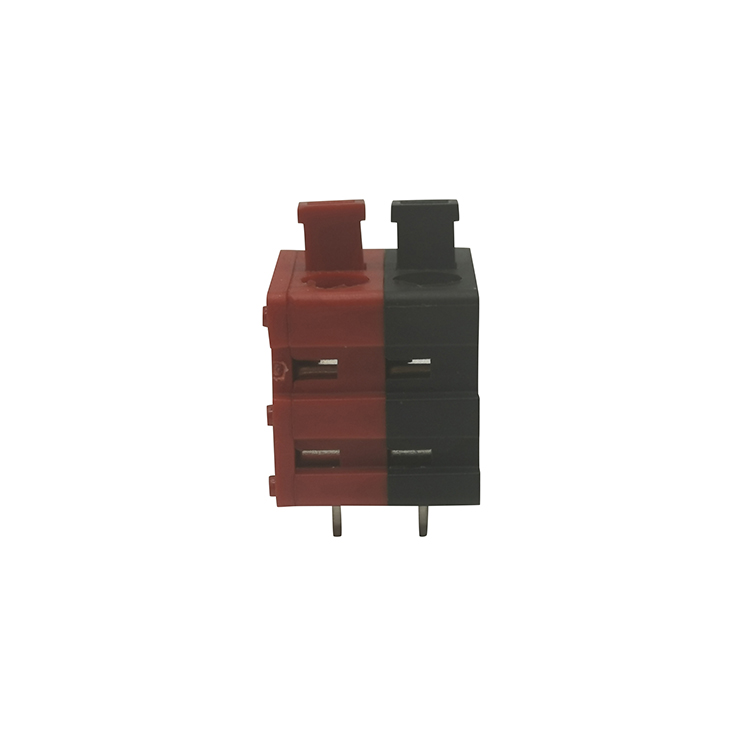

هل تواجه صعوبة في اختيار كتل طرفية للوحة الدوائر المطبوعة لخزانة التحكم أو تصميم المعدات الصناعية؟ لست وحدك.يواجه معظم مهندسي الكهرباء والمشتريات المشكلة نفسها. إذ لا تتضمن قائمة المواد سوى "كتلة طرفية" دون تحديد مواصفاتها. ومع وجود عشرات الأنواع، وأحجام المسافات بين الأطراف، وعدد الأقطاب المتاحة، فإن اختيار النموذج الخاطئ يؤدي إلى تأخيرات في التجميع، وأعطال ميدانية، وتكاليف إعادة العمل. يتجاوز هذا الدليل العملي النظريات النظرية في الكتب الدراسية، ويقدم لك معرفة هندسية واقعية لمساعدتك في اختيار الخيار الأمثل. كتلة طرفية للوحة الدوائر المطبوعة للوحات التحكم الصناعية، ووحدات التغذية الكهربائية، ومعدات القيادة. سنتناول أنواع النوى، وأحجام المسافة القياسية بين النوى، وقواعد اختيار المفاتيح، والأخطاء الشائعة التي يجب تجنبها في الميدان. ما هو موصل لوحة الدوائر المطبوعة ولماذا هو مهم؟كتلة طرفية لوحة الدوائر المطبوعة هي موصل معياري مثبت على اللوحة. وهي تثبت الأسلاك الكهربائية بلوحة الدوائر المطبوعة دون الحاجة إلى لحام الأسلاك الفردية مباشرة.مبدأ العمل بسيط. يتم إدخال الأسلاك في الكتلة، ثم تثبيتها بواسطة برغي أو زنبرك أو آلية تثبيت رافعة. تنتقل الطاقة والإشارات عبر دبابيس داخلية إلى لوحة الدوائر المطبوعة. على الرغم من أن الهيكل يبدو بسيطاً، إلا أن طريقة التثبيت والمواصفات البُعدية تحدد كفاءة التجميع، ومقاومة الاهتزاز، وقدرة حمل التيار، وقابلية الخدمة الميدانية.ثلاثة معايير أساسية تحدد جميع كتل طرفية لوحة الدوائر المطبوعة:• آلية التثبيت: لولبية، زنبركية، بدون لولبية، أو قابلة للتوصيل• حجم الخطوة: المسافة من المركز إلى المركز بين الأعمدة المتجاورة (مم)• عدد الأقطاب: عدد الدوائر المستقلة لكل كتلةيؤدي أي خطأ في تحديد المعايير إلى مشاكل عملية. فعدم التوافق مع أغلفة المعدات، وعدم كفاية تحمل التيار، أو بطء عملية تجميع خط الإنتاج، كلها مشاكل شائعة في الموقع ناتجة عن الاختيار غير المناسب.أنواع كتل التوصيل الطرفية للوحات الدوائر المطبوعة: المزايا والعيوب وحالات الاستخدام الصناعيتُهيمن أربعة أنواع من كتل التوصيل على تصميم الخزائن والمعدات الصناعية. ولكل نوع منها حدود استخدام واضحة. وقد لخصنا مزاياها وعيوبها وسيناريوهاتها النموذجية لتسهيل المقارنة.نوع كتلة طرفيةمبدأ العملالمزايا الرئيسية (في الموقع)العيوب الشائعةالتطبيقات الصناعية النموذجيةنوع البرغيتقوم صفيحة معدنية بالضغط على الأسلاك المكشوفة وتثبيتها عن طريق عزم دوران البرغي.منخفضة التكلفة، فائقة الموثوقية، متوافقة مع نطاقات واسعة من مقاسات الأسلاك، سهلة الصيانة في الموقعالتجميع اليدوي بطيء؛ قد تحدث وصلات غير محكمة بسهولة تحت تأثير الاهتزازات طويلة الأمد إذا لم يكن عزم الدوران موحدًالوحات توزيع الطاقة العامة، وخزائن التحكم الثابتة، والمعدات الصناعية منخفضة التكلفةنوع الزنبركتقوم مشابك القفص الزنبركية المدمجة بتثبيت الأسلاك تلقائيًا بعد إدخالها.توصيل سريع بدون أدوات، مقاومة ممتازة للاهتزاز، اتصال مستقر طويل الأمدنطاق تعديل ضيق لمقاس السلك، وتكلفة وحدة أعلى من الأنواع اللولبيةمعدات النقل، والآلات المعرضة للاهتزاز، ولوحات التحكم في الأتمتة الصناعيةبدون براغي (رافعة/زر)افتح بواسطة الرافعة/الزر، أدخل السلك، ثم أغلق القفل بإحكام.لا حاجة لأي أدوات، أسرع عملية توصيل أسلاك ميدانية، مناسبة لحالات التوصيل ذات الحجم الكبيرارتفاع تكلفة الشراء، ومحدودية التطبيق على الأسلاك فائقة السماكةأنظمة أتمتة المباني، وأنظمة التحكم في الإضاءة، ومشاريع التمديدات الكهربائية المجمعة في الموقعالنوع القابل للتوصيلهيكل مقسم: موصل لوحة الدوائر المطبوعة ثابت + قابس سلك قابل للفصليمكن فصل اللوحة ومجموعة الأسلاك، مما يسهل للغاية صيانة المعدات واستبدالهاتكلفة أعلى، ويتطلب مطابقة دقيقة لدرجة الصوت للتزاوجمعدات قابلة للصيانة الميدانية، لوحات تحكم قابلة للاستبدال، أجهزة صناعية معياريةنوع الحاجزحاجز بلاستيكي مستقل بين الأعمدة، تثبيت سلكي بواسطة برغي وغسالةعزل قوي، مقاومة عالية للجهد، أداء متين للخدمة الشاقةمساحة كبيرة للوحة، هيكل ضخم، تجميع بطيءمعدات توزيع الطاقة، لوحات التحكم في المحركات، أنظمة صناعية عالية الجهد أحجام الثقوب الشائعة: المواصفات، السعة، وسيناريوهات التطبيقيُعدّ حجم المسافة بين الأطراف البُعد الأساسي الذي يؤثر على تصميم اللوحة، وتوافق الأسلاك، وحمل التيار، ومسافة العزل. في التصميم الصناعي، يُحدد اختيار المسافة بين الأطراف بشكل مباشر سلامة المعدات واستغلال المساحة. حجم الملعب القياسيميزات الأداء الأساسيةمستوى التيار والجهدسيناريوهات التطبيق في الموقع2.54 مم (0.1 بوصة) الحد الأدنى القياسي للميل، بصمة مدمجةتيار منخفض، مستوى الإشارة فقطلوحات التحكم بالإشارات الصغيرة، ونقل إشارات المستشعرات، والمعدات منخفضة الطاقة ذات المساحة المحدودة3.5 مم / 3.81 مم (0.15 بوصة)أكثر ملاعب الكرة الصناعية تنوعًا، حجم وأداء متوازنانتيار متوسط منخفض، جهد صناعي عاملوحات تحكم صناعية عالمية، ووحدات طرفية PLC، ودوائر تكامل إشارة الطاقة والخزانة القياسية5.0 مم / 5.08 مم (0.2 بوصة)يدعم الأسلاك السميكة، وقدرة تحمل أعلىتيار متوسط، جهد كهربائي تقليديوحدات تزويد الطاقة، والمحولات، ولوحات تشغيل المحركات، ووحدات الطاقة الصناعية7.5 مم / 7.62 ممأقصى مسافة زحف وتخليص، عزل قويتيار عالٍ وجهد عالٍمعدات صناعية عالية الطاقة، أنظمة تحكم في الآلات الثقيلة، محطات توزيع الطاقة عالية الجهد قاعدة سريعة لمهندس ميداني: بالنسبة لـ 90% من تصميمات لوحات الدوائر المطبوعة الصناعية العامة، اختر 3.81 ملم أو خطوة 5.08 مم. اختر 2.54 مم فقط لدوائر الإشارة المدمجة، و7.5 مم+ حصريًا للأحمال عالية الطاقة وعالية الجهد.اختيار عدد الأقطاب: مطابقة تصميم الدائرة وسهولة الصيانة في الموقعيشير عدد الأقطاب إلى عدد الدوائر المستقلة في كتلة طرفية واحدة. تتراوح نماذج المخزون الصناعية القياسية من 2P إلى 16P، وتُعدّ نماذج 2/3/4/6/8/12P الأكثر شيوعًا وتوفرًا.منطق المطابقة الأساسي لعدد الأقطاب:- 2P: دائرة واحدة (موجب/سالب، خط/محايد)- 3P: دائرة طاقة مزودة بسلك أرضي أو حلقة أحادية ثلاثية الطور- 4P+: دوائر إشارة متعددة المجموعات أو دوائر متكاملة ثلاثية الطور + أرضينصيحتان عمليتان لاختيار عدد الأعمدة في الموقع: أولًا، لا تعتمد بشكل مفرط على وحدات التوصيل أحادية القطب. يمكن استبدال وحدة 12 قطبًا بوحدتين 6 أقطاب. التصميم المنفصل يُسهّل عملية التوصيل في الموقع، واستكشاف الأعطال وإصلاحها، واستبدال المكونات بشكل كبير.ثانيًا، أعطِ الأولوية للنماذج المعيارية القابلة للتكديس. تدعم معظم كتل التوصيل اللولبية والقابلة للفصل تركيبًا حرًا لوحدات ثنائية/ثلاثية/رباعية الأطراف. يتكيف هذا التركيب المرن مع المعدات متعددة الوحدات ذات أعداد الإدخال/الإخراج المختلفة، ويقلل من ضغط المخزون.مخطط انسيابي لاختيار كتلة طرفية للتصميم الصناعياتبع عملية الاختيار الهندسية هذه لتصميمات اللوحات الجديدة لتجنب أخطاء المطابقة:1. تأكد من حمل التيار والجهد أولاًتُحدد معايير الحمل حجم المسافة بين الأطراف. في حالات الجهد المنخفض التي تقل عن 10 أمبير، تُستخدم مسافة تتراوح بين 2.54 مم و3.81 مم. أما في حالات التيارات التي تزيد عن 15 أمبير، فيُنصح باختيار مسافة 5.08 مم أو 7.62 مم المُخصصة للأحمال العالية لتجنب ارتفاع درجة الحرارة واحتراق الأطراف. 2. تحقق من توافق مقاس السلكتحقق من نطاق مقاسات الأسلاك في ورقة البيانات (معظمها يغطي المقاسات من 12 إلى 24 AWG). ركز على أقصى سُمك للسلك في الموقع لضمان التثبيت الكامل وتجنب ضعف التوصيل الناتج عن اختلاف المقاسات. 3. مطابقة ظروف الإنتاج والتجميعفي مشاريع الإنتاج الضخم ومشاريع الأسلاك عالية الكفاءة، يُنصح باختيار موصلات طرفية زنبركية أو بدون براغي لتقليل ساعات العمل اليدوي. أما بالنسبة للمعدات القياسية التي تراعي التكلفة، فإن الموصلات اللولبية التقليدية هي الخيار الأمثل من حيث التكلفة. 4. مراعاة متطلبات الصيانة الميدانيةإذا كانت لوحة التحكم بحاجة إلى استبدال دوري أو تصحيح الأخطاء أو صيانة ما بعد البيع، فاستثمر في موصلات طرفية قابلة للتوصيل. يبقى نظام الأسلاك ثابتًا في الموقع، ويتم استبدال لوحة الدوائر المطبوعة فقط، مما يقلل بشكل كبير من وقت توقف الصيانة. 5. فحص بيئة اهتزاز المعداتلا يمكن استخدام كتل التوصيل اللولبية العادية في المعدات الآلية والآلات المتنقلة والأجهزة الصناعية المثبتة على المركبات (فهي عرضة لانفصال الأسلاك بسبب الاهتزاز). توفر هياكل التثبيت الزنبركية وغير اللولبية قوة تثبيت مستمرة لضمان التشغيل المستقر على المدى الطويل. 6. تأكد من توافر الإمداداتالتزم بالنماذج الشائعة من علامات تجارية موثوقة مثل Phoenix Contact وDegson. ركّز على قطع الغيار القياسية من حيث المسافة بين الأقطاب وعددها. المواصفات غير القياسية المخصصة تؤدي إلى فترات انتظار طويلة واستبدال غير مريح بعد البيع.الأسئلة الشائعة حول كتل توصيل لوحات الدوائر المطبوعة للتصاميم الصناعيةفيما يلي خمسة أسئلة متكررة من مصممي لوحات التحكم ومهندسي شراء المعدات، مع التركيز على نقاط الضعف الحقيقية في الاختيار والتوصيل في الموقع. 1. ما هي المسافة الأكثر شيوعًا بين كتل طرفية لوحات الدوائر المطبوعة للوحات التحكم الصناعية؟يُعدّ كلٌّ من 3.81 مم و5.08 مم من أكثر مقاسات المسافة بين الأطراف شيوعًا في التطبيقات الصناعية. يُناسب مقاس 3.81 مم معظم دوائر الإشارة والدوائر منخفضة الطاقة التي تقلّ عن 10 أمبير، بينما يُناسب مقاس 5.08 مم دوائر الطاقة متوسطة التيار لأجهزة العاكسات ومصادر الطاقة ومحركات القيادة. يتوافق هذان المقاسان مع جميع تصميمات لوحات التحكم القياسية تقريبًا، ويُجنّبان مشاكل المساحة أو الحمل الكهربائي في التصميمات العامة. 2. هل تستحق كتل التوصيل الطرفية التكلفة الإضافية؟توفر موصلات التوصيل القابلة للفصل قيمة واضحة للمعدات التي تخضع للصيانة الميدانية. ورغم أنها أغلى ثمناً من موصلات التوصيل اللولبية القياسية، إلا أنها تفصل حزمة الأسلاك عن لوحة الدوائر المطبوعة، مما يسمح باستبدال اللوحة بسرعة وإجراء عمليات تصحيح الأخطاء في الموقع دون الحاجة إلى إعادة توصيل الأسلاك. كما أنها تقلل بشكل فعال من وقت توقف المعدات وتكاليف العمالة لما بعد البيع، مما يجعلها خياراً اقتصادياً للأجهزة الصناعية المعيارية وأنظمة التحكم التي تخضع للصيانة الدورية. 3. ما هو نوع كتلة التوصيل الطرفية الأنسب للبيئات الصناعية ذات الاهتزازات العالية؟تُعدّ كتل التوصيل الزنبركية وغير اللولبية الخيار الأمثل للبيئات المعرضة للاهتزازات، مثل المعدات الآلية والآلات المتنقلة والأجهزة الصناعية المثبتة على المركبات. تميل كتل التوصيل اللولبية التقليدية إلى الارتخاء بعد الاهتزازات طويلة الأمد نتيجةً لانخفاض عزم الدوران. توفر هياكل التثبيت الزنبركية قوة تثبيت ثابتة ومستقرة لمنع ارتخاء الأسلاك وأعطال الدوائر المتقطعة. 4. هل يمكنني مزج أحجام مختلفة من المسافة بين النقاط على نفس لوحة الدوائر المطبوعة؟لا يُنصح بذلك. تبدو أحجام المسافة بين الأطراف المتشابهة (3.5 مم مقابل 3.81 مم، 5.0 مم مقابل 5.08 مم) متطابقة ظاهريًا، لكن المسافة بين الأطراف غير قابلة للتبديل. سيؤدي استخدام مسافات مختلفة بين الأطراف إلى فشل التوصيل في الموصلات القابلة للفصل، وأخطاء في التجميع، وحتى حدوث دوائر قصر. لذا، احرص دائمًا على توحيد مواصفات المسافة بين الأطراف لضمان اتساق التوصيلات وتوافق التجميع على لوحة واحدة. 5. ما هو عدد الأقطاب الذي يجب أن أختاره للوحات الدوائر المطبوعة الصناعية المخصصة؟أعطِ الأولوية لعدد الأقطاب القياسي في المخزون (2/3/4/6/8/12 قطبًا) وتجنب النماذج الخاصة ذات الأقطاب الفردية. بالنسبة للوحات الدوائر المعقدة متعددة الدوائر، قسّم وحدة الأقطاب العالية الواحدة (مثل 12 قطبًا) إلى وحدات معيارية متعددة الأقطاب المنخفضة. يُحسّن هذا التصميم وضوح التوصيلات في الموقع، ويُسهّل عملية استكشاف الأعطال وإصلاحها، ويدعم الجمع المرن للمعدات متعددة الوحدات النمطية لتقليل تكاليف المخزون. 6 أخطاء شائعة في اختيار وتوصيل الأسلاك في الموقع يجب تجنبهالا تحدث معظم أعطال وحدات التوصيل الطرفية في المختبر، بل أثناء التشغيل الميداني طويل الأمد. وفيما يلي أكثر الأخطاء الهندسية شيوعًا:- تجاهل طول شريط السلك القياسييؤدي تجريد الأسلاك بشكل غير كافٍ إلى عدم تثبيتها بإحكام، بينما يؤدي تجريدها بشكل مفرط إلى كشف النحاس المكشوف، مما يزيد من خطر حدوث ماس كهربائي. لذا، التزم دائمًا بحجم التجريد الموصى به في ورقة البيانات.- مزج أحجام النغمات المتشابهة: تبدو الكتل ذات الأبعاد 3.5 مم و 3.81 مم متطابقة بصريًا، لكن اختلاف المسافات بين الأطراف يتسبب في فشل توصيل الموصلات القابلة للتوصيل وتلف التجميع.- حجز مساحة غير كافية للأسلاكيؤدي إهمال نصف قطر انحناء السلك إلى عدم وجود مساحة تشغيل للأسلاك في الموقع عندما تكون كتل التوصيل قريبة جدًا من الهياكل أو المكثفات.- إحكام ربط أطراف البراغي بشكل مفرط: يؤدي عزم الدوران المفرط إلى قطع أسلاك التوصيل وتشققات في الهياكل البلاستيكية. لذا، التزم بدقة بقيمة عزم الدوران القياسية المذكورة في ورقة البيانات الرسمية.- تكرار غير مسبوق لعدد الأقطاب: يؤدي استخدام كتل الأقطاب العالية بشكل أعمى إلى فوضى في الأسلاك وإهدار مساحة اللوحة.- تجاهل درجة مقاومة الاهتزاز: يؤدي استخدام الكتل العادية للمعدات المهتزة إلى أعطال متقطعة في الدائرة بعد أشهر من التشغيل. خلاصة الهندسة النهائيةتُعدّ موصلات لوحات الدوائر المطبوعة مكونات بسيطة ولكنها بالغة الأهمية لمعدات التحكم الصناعية. فهي تمثل الواجهة الرئيسية بين لوحات الدوائر المطبوعة والأسلاك الكهربائية الموجودة في الموقع.لا يؤدي الاختيار غير المناسب إلى فشل فوري في الاختبار، بل يُسبب مشاكل خفية مثل الأسلاك غير المحكمة، وضعف التوصيل، وتوقف المعدات عن العمل بعد تشغيلها لفترة طويلة في الميدان. إن الوقت المُستغرق في اختيار كتلة التوصيل بدقة في مرحلة التصميم أقل بكثير من تكلفة الصيانة في الموقع بعد البيع وإعادة تصنيع المنتج.
