المقابس اللولبية مقابل المقابس الزنبركية مقابل المقابس الطرفية القابلة للتوصيل: أي موصل لوحة الدوائر المطبوعة هو الأنسب لمشروعك؟

مقارنة بين البراغي، والزنبركات، والأنواع غير المزودة ببراغي، و كتل طرفية قابلة للتوصيل للوحات الدوائر المطبوعةتُفصّل هذه المقالة التكلفة وسرعة التجميع ومقاومة الاهتزاز وسهولة الصيانة الميدانية لمساعدتك في الاختيار.

قم بجولة في أي خط إنتاج إلكترونيات صناعية، وسترى كتل طرفية للوحات الدوائر المطبوعة على ما يقرب من نصف جميع لوحات التحكم ووحدات الطاقة.

تتعامل معظم فرق التصميم والمشتريات مع كتل التوصيل الطرفية كقطع غيار عادية. وغالبًا ما يختارون الخيار الأقل تكلفة وينتقلون إلى قائمة المواد. لكن هذا الاختيار العشوائي يؤدي إلى مشاكل حقيقية في الميدان.

إن الفجوة بين كتل التوصيل اللولبية والزنبركية وغير اللولبية والقابلة للتوصيل تتجاوز بكثير تكلفة المكونات. فهي تؤثر على كفاءة الإنتاج، وموثوقية المعدات على المدى الطويل، وتحمل الاهتزازات، وسنوات من أعمال الصيانة في الموقع.

يُغطي دليل المقارنة الصناعية العملي هذا الأنواع الأربعة الرئيسية من كتل التوصيل الطرفية. نعتمد في ذلك على خبرات التصنيع والخدمة الميدانية لمساعدتك في اختيار الخيار الأمثل لمشاريع لوحات التحكم والمعدات الصناعية.

نظرة عامة على 4 أنواع رئيسية من كتل طرفية لوحة الدوائر المطبوعة

كل كتلة طرفية يخدم التصميم سيناريوهات إنتاجية وميدانية متميزة. قبل إجراء مقارنات تفصيلية، نوضح مبادئ العمل الأساسية ومصطلحات البحث في الصناعة لكل نوع.

كتل طرفية لولبية

هذا هو التصميم الأكثر شيوعًا واستخدامًا. يتم تثبيت الأسلاك المكشوفة بإحكام بواسطة صفيحة تثبيت معدنية تعمل بعزم دوران البرغي. يتميز هذا التصميم بتقنية متطورة وتغطية شاملة للمواصفات. تشمل مصطلحات البحث الشائعة في هذا المجال "كتلة طرفية لولبية للوحات الدوائر المطبوعة" و"موصل كتلة طرفية لولبية".

كتل طرفية زنبركية

يستبدل هذا النظام آلية القفل اليدوي بالبراغي بقفص زنبركي مدمج. يتم إدخال الأسلاك تحت ضغط الزنبرك وتثبيتها تلقائيًا. لا تتطلب معظم الطرازات أي أدوات، مما يوفر توصيلًا سريعًا ومستقرًا.

كتل طرفية بدون براغي

نسخة مطورة من الهياكل الزنبركية، تُشغَّل في الغالب بواسطة أذرع أو أزرار ضغط. افتح الذراع، أدخل السلك، ثم أغلقه للقفل. تشمل الكلمات المفتاحية "كتلة طرفية بدون براغي" و"أطراف بدون براغي" هذه السلسلة الكاملة من المنتجات، وهي مثالية لتطبيقات التوصيل عالية الكفاءة.

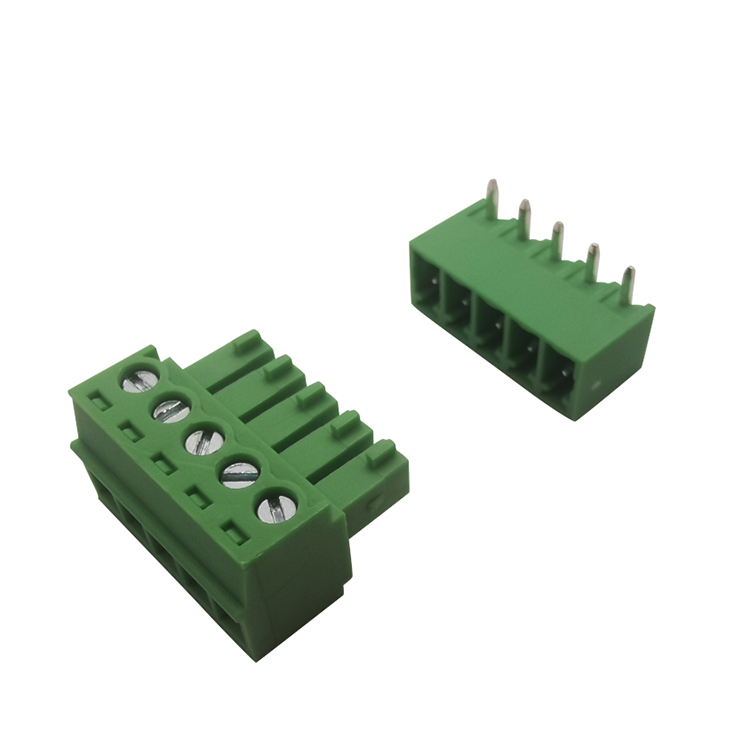

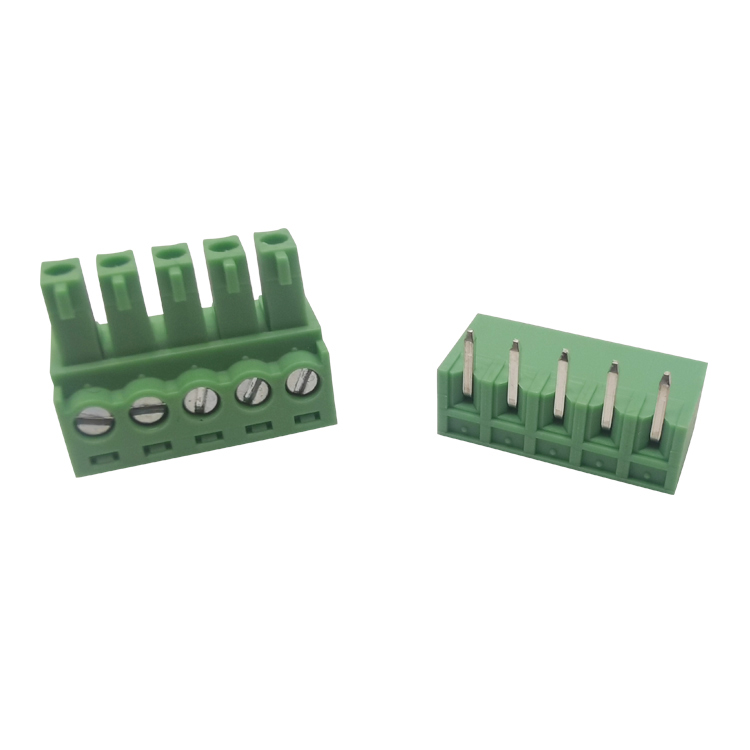

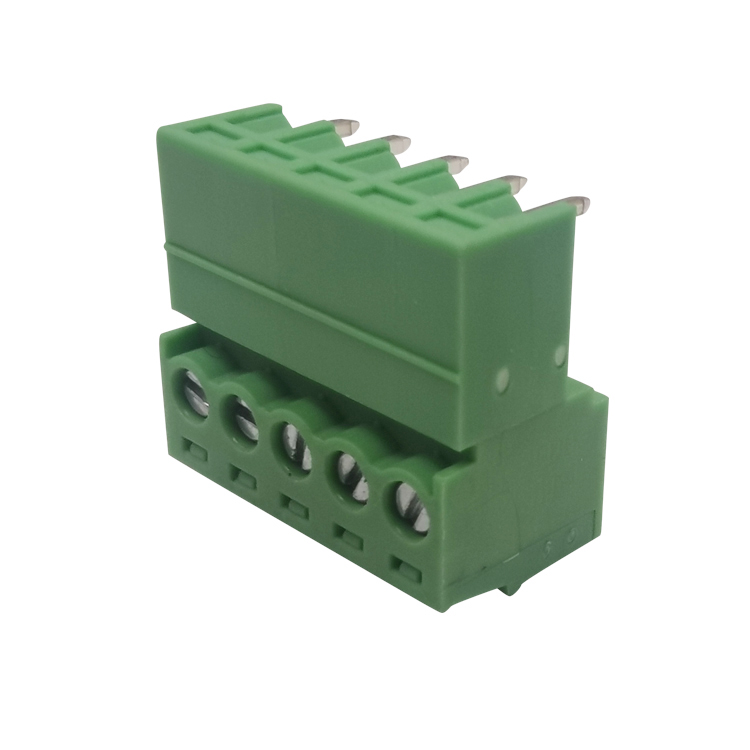

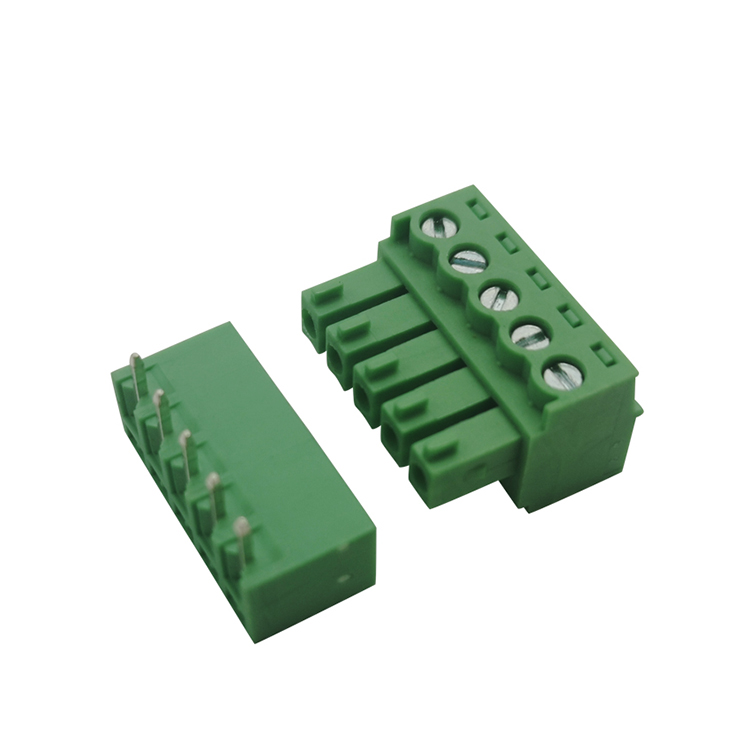

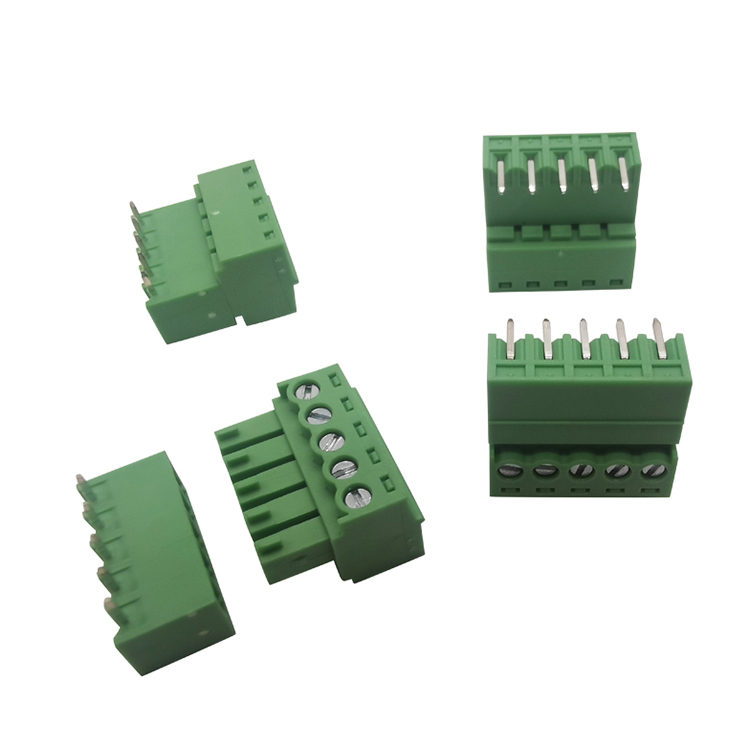

كتل طرفية قابلة للتوصيل

هيكل قابل للفصل مكون من قطعتين، يتألف من موصل ثابت ملحوم على لوحة الدوائر المطبوعة وقابس سلكي قابل للفصل. يمكن توصيل وفصل مجموعة الأسلاك بالكامل كوحدة واحدة دون الحاجة إلى إعادة توصيل الأسلاك الفردية. مصطلحات البحث الشائعة: "كتلة طرفية قابلة للتوصيل على لوحة الدوائر المطبوعة" و"موصل كتلة طرفية قابل للتوصيل".

كتل طرفية حاجزية

نوع متخصص من الموصلات اللولبية مزود بحواجز عزل بلاستيكية مستقلة بين الأقطاب المتجاورة. يوفر هذا النوع مسافة زحف وتخليص كافية، وهو مصمم خصيصًا لتطبيقات توزيع الطاقة الصناعية ذات الجهد العالي. يُعد مصطلح "كتلة طرفية لولبية حاجزية" من أكثر مصطلحات البحث الصناعية شيوعًا.

جدول مقارنة الأبعاد الكاملة لكتلة التوصيل

للاختيار السريع وتقييم قائمة المواد، نلخص المؤشرات الأساسية بما في ذلك التكلفة، وكفاءة التجميع، ومقاومة الاهتزاز، وسهولة الصيانة الميدانية، وتوافق الأسلاك لجميع النماذج الرئيسية.

تحليل التكلفة: أقل تكلفة للمكون لا تعني بالضرورة أقل تكلفة إجمالية

• تتميز كتل التوصيل اللولبية بأقل تكلفة للوحدة الواحدة. ويجعلها تصميمها المتين وعملية إنتاجها الموحدة الخيار الأمثل من حيث التكلفة لمطابقة قوائم المواد بكميات كبيرة.
• تزيد تكلفة كتل التوصيل الزنبركية وغير البرغية بنسبة تتراوح بين 20% و50% لكل قطب. وتساهم الأجزاء الفولاذية الزنبركية الدقيقة والأغلفة البلاستيكية المصممة خصيصًا في رفع تكاليف التصنيع.
• تُعدّ كتل التوصيل الطرفية القابلة للفصل هي الأغلى ثمناً. وهي تعتمد على بنية ثنائية الجسم تتكون من رأس وقابس، مع متطلبات تفاوت توصيل أكثر صرامة.
• من منظور الهندسة الميدانية، تُعدّ تكلفة الوحدة للمكونات مُضللة. تتطلب كتل البراغي استخدام مفك براغي يدوي لكل عمود. بالنسبة لآلاف اللوحات المنتجة بكميات كبيرة، تتجاوز تكاليف العمالة المتراكمة بكثير فرق السعر بين كتل البراغي الزنبركية وتلك التي لا تتطلب براغي. لذا، فإن اختيار نماذج لا تتطلب أدوات، وإن كانت أغلى قليلاً، يُقلل بشكل فعال من تكاليف الإنتاج الإجمالية.

سرعة التجميع: الهياكل الخالية من الأدوات تهيمن على الإنتاج الضخم

• تُعد كفاءة التجميع أكبر ميزة لكتل ​​التوصيل الطرفية غير اللولبية.
• بالنسبة لكتل ​​التوصيل اللولبية، يتطلب كل قطب مستقل عمليات متكررة: إدخال السلك، وربطه بالمفك، وفحص عزم الدوران. تحتاج كتلة التوصيل ذات 12 سنًا إلى 12 خطوة ربط مستقلة. هذا يُقيّد سرعة التجميع بشكل كبير في خطوط التجميع الآلية واليدوية.
• تدعم موصلات الأسلاك الزنبركية إدخال الأسلاك مباشرةً والتثبيت التلقائي. أما الموصلات ذات التصميم الرافعة والخالية من البراغي، فلا تتطلب سوى فتحها وتمرير الأسلاك وإغلاقها. تستغرق كل عملية توصيل أقل من ثانية واحدة.
• بالنسبة للمعدات الصناعية والتجارية ذات الإنتاج الضخم، فإن وفورات العمالة الناتجة عن استخدام الزنبركات والكتل الخالية من البراغي تعوض تمامًا ارتفاع تكلفة المكونات. أما بالنسبة لمعدات الخزائن المصممة حسب الطلب بكميات صغيرة، فإن فرق الكفاءة يكاد يكون معدومًا.

مقاومة الاهتزاز: مؤشر الموثوقية الأكثر استهانةً

• إن مقاومة الاهتزاز والصدمات تحدد بشكل مباشر التشغيل المستقر طويل الأمد للمعدات الصناعية، وهو أمر يتم تجاهله بسهولة في التصميم المبكر.
• تعاني وصلات البراغي التقليدية من ارتخاء دقيق بعد تعرضها للاهتزاز لفترات طويلة. تتلاشى قوة التثبيت تدريجيًا على مدى آلاف ساعات التشغيل، مما يؤدي إلى ضعف التوصيل أو انقطاع الدائرة. هذا العطل شائع جدًا في محركات القيادة، والمعدات الميكانيكية المتنقلة، وخزائن التحكم المثبتة على المركبات.
• تتميز أطراف التوصيل الزنبركية وغير اللولبية ببنية ذاتية الشد. لا يؤدي الاهتزاز إلى فك التوصيل، بل على العكس، يجعله أكثر إحكامًا. لهذا السبب، تُعدّ هذه الأطراف معيارًا في تطبيقات السكك الحديدية والسيارات والصناعات الثقيلة التي تتعرض للاهتزاز.
• لا تصلح كتل البراغي إلا للمعدات الداخلية الثابتة ذات بيئات التشغيل المستقرة.

سهولة الصيانة الميدانية: تعمل الوحدات القابلة للتوصيل على تحسين الصيانة بشكل كامل

• يُعد استبدال اللوحات في الموقع وصيانة الأعطال من أهم نقاط الضعف في هندسة ما بعد البيع.
• عند تعطل لوحات توصيل الأسلاك ذات الأطراف اللولبية أو الزنبركية، يحتاج الفنيون إلى تفكيك كل سلك على حدة، ووضع علامات عليه، وفرزه. بعد استبدال اللوحة، يجب إعادة توصيل جميع الأسلاك ومعايرتها. يستغرق استبدال لوحة ذات 16 طرفًا حوالي 20 دقيقة، مع وجود خطر كبير لحدوث توصيلات خاطئة وأعطال ثانوية.
• تُغيّر كتل التوصيل الطرفية القابلة للفصل منطق الصيانة. يتم فصل قابس مجموعة الأسلاك بالكامل عن موصل لوحة الدوائر المطبوعة في خطوة واحدة. استبدل اللوحة الجديدة وأعد توصيل مجموعة الأسلاك المتكاملة. تستغرق العملية بأكملها دقيقتين فقط، دون أي خطر لحدوث أخطاء في ترتيب الأسلاك.
• العيب الوحيد في الهياكل القابلة للتوصيل هو زيادة ارتفاع اللوحة الرأسية. بالنسبة لخزائن التحكم ذات المساحة الداخلية المحدودة، يجب التحقق من حجم الهيكل الخارجي مسبقًا.

قابلية تكييف الأسلاك وسيناريوهات الامتثال للجهد العالي

• تتميز موصلات الأسلاك اللولبية بأعلى توافق مع الأسلاك. يتكيف هيكل التثبيت القابل للتعديل مع أسلاك من عيار 24 إلى 12 AWG، مما يجعله مناسبًا لمواصفات الأسلاك المختلفة في سيناريوهات التركيب متعددة المناطق.
• تتميز النماذج المزودة بنابض أو بدون براغي بنطاقات تعديل ثابتة لقطر السلك. لا يمكن تثبيت الأسلاك فائقة الرقة بإحكام، ولا يمكن إدخال الأسلاك فائقة السماكة. يجب على المصممين التحقق بدقة من نطاق المعلمات المذكور في ورقة البيانات.
• في تطبيقات الجهد العالي التي تتجاوز جهد الشبكة الكهربائية، لا تستطيع كتل التوصيل الطرفية التقليدية ذات المسافة الصغيرة بين الأطراف تلبية معايير الزحف والمسافة الآمنة الصادرة عن اللجنة الكهروتقنية الدولية (IEC) وهيئة المختبرات الأوروبية (UL). تحل كتل التوصيل الطرفية الحاجزة هذه المشكلة من خلال حواجز بلاستيكية معزولة وتصميم بمسافة كبيرة بين الأطراف تبلغ 7.5 مم/7.62 مم، وهو الخيار الأمثل والأكثر توافقًا مع المعايير لتوزيع الطاقة ومعدات محولات الطاقة الجديدة.

دليل اختيار وتوريد الشركات المصنعة الرئيسية

• تهيمن علامتان تجاريتان على سوق كتل التوصيل الصناعية العالمية: Phoenix Contact و Degson.
• Phoenix Contact هي علامة تجارية ألمانية راقية ذات خطوط إنتاج شاملة وشهرة عالمية واسعة، وتستخدم على نطاق واسع في المشاريع الصناعية عالية المستوى في أوروبا وأمريكا.
• توفر شركة ديجسون منتجات كتل طرفية كاملة المواصفات وفعالة من حيث التكلفة، مع مزايا قوية في سلسلة التوريد في المشاريع العالمية الحساسة للتكلفة والأسواق الآسيوية.
• تُغطي كلتا العلامتين التجاريتين سلاسل البراغي، والزنبركات، والقطع بدون براغي، والقطع القابلة للتوصيل، والقطع الحاجزة. عند تخصيص قطع غير قياسية، أعطِ الأولوية للنماذج المتوافقة مع هذين المعيارين الرئيسيين لضمان توفر الإمدادات الثانوية وتجنب مخاطر سلسلة التوريد.

قواعد اختيار الهندسة العملية

لا يوجد نوع مثالي من موصلات التوصيل. يعتمد الاختيار الأمثل على بيئة تشغيل معداتك، ونمط الإنتاج، ونمط الصيانة ما بعد البيع.

• معدات ثابتة عالية الحجم حساسة للتكلفة: اختر كتل التوصيل اللولبية لتحقيق أقصى قدر من الأداء من حيث التكلفة.

•الإنتاج الضخم أو المعدات المعرضة للاهتزازاختر كتل طرفية زنبركية أو بدون براغي لتحسين الكفاءة والموثوقية على المدى الطويل.

• معدات معيارية يتم صيانتها ميدانياًاختر كتل التوصيل الطرفية القابلة للتوصيل لتقليل تكاليف العمالة بعد البيع وأعطال الأسلاك بشكل كبير.

• معدات توزيع الطاقة ذات الجهد العالي ومعدات الطاقة الصناعية: اختر كتل طرفية لولبية حاجزية لتلبية معايير العزل الآمن.

الأسئلة الشائعة: أسئلة شائعة من المهندسين حول اختيار كتلة التوصيل الطرفية

فيما يلي خمسة أسئلة شائعة حول أنواع كتل طرفية لوحات الدوائر المطبوعة، مع التركيز على التصميم الصناعي الحقيقي والإنتاج ومشاكل الصيانة الميدانية.

1. هل كتل التوصيل الزنبركية أكثر موثوقية من كتل التوصيل اللولبية للمعدات الصناعية؟

توفر كتل التوصيل الزنبركية موثوقية أفضل على المدى الطويل في البيئات الصناعية الديناميكية. قد تفقد الكتل اللولبية قوة التثبيت بمرور الوقت نتيجة اهتزاز المعدات والتغيرات الحرارية، مما يؤدي إلى أعطال متقطعة في التوصيل. تحافظ الكتل الزنبركية وغير اللولبية على ضغط تثبيت ثابت بشكل تلقائي، مما يجعلها أكثر موثوقية للمحركات والآلات المتحركة وأنظمة التحكم المثبتة على المركبات. أما بالنسبة لتطبيقات الخزائن الداخلية الثابتة، فإن الكتل اللولبية ذات عزم الدوران المناسب تظل موثوقة بدرجة كافية.

2. هل يستحق الأمر الترقية إلى كتل طرفية قابلة للتوصيل للوحات التحكم القياسية؟

تُعدّ موصلات التوصيل القابلة للفصل خيارًا مُجديًا إذا كانت معداتك تتطلب صيانةً أو إصلاحًا أو استبدالًا للوحاتها في الموقع. ورغم ارتفاع تكلفتها واحتياجها لمساحة إضافية على لوحة الدوائر المطبوعة، إلا أنها تُقلّل وقت الصيانة الميدانية من أكثر من 20 دقيقة إلى أقل من دقيقتين لكل لوحة. كما أنها تُجنّبك الأخطاء البشرية الناتجة عن إعادة توصيل الأسلاك يدويًا. أما بالنسبة للوحات الأصلية الثابتة غير القابلة للصيانة والتي لا تتطلب استبدالًا بعد البيع، فإن موصلات التوصيل القياسية، سواءً كانت لولبية أو زنبركية، تُعدّ الخيار الأنسب من حيث التكلفة.

3. ما هو أكبر خطر لاستخدام مقياس سلك غير متطابق على كتل طرفية زنبركية؟

تتميز موصلات التوصيل الزنبركية بنطاق قطر سلك ثابت ودقيق. استخدام أسلاك رفيعة للغاية يؤدي إلى قوة تثبيت غير كافية، مما ينتج عنه توصيلات غير محكمة وانقطاع الإشارة عند أدنى اهتزاز. أما استخدام أسلاك سميكة للغاية فلا يسمح بإدخالها بالكامل في قفص الزنبرك، مما يؤدي إلى انكشاف النحاس وحدوث ماس كهربائي. على عكس موصلات التوصيل اللولبية ذات التفاوت الكبير في قطر السلك، فإن الموصلات الزنبركية لا توفر أي هامش تعديل تقريبًا في الموقع - لذا احرص دائمًا على مطابقة مقاس السلك مع مواصفات ورقة البيانات.

4. متى يجب عليّ اختيار كتل طرفية حاجزية بدلاً من كتل البراغي العادية؟

اختر كتل التوصيل الطرفية العازلة لتوزيع الطاقة الكهربائية على مستوى الشبكة والجهد العالي، والتحكم في المحركات، وتصميمات العاكسات. تعمل الحواجز البلاستيكية المعزولة بين الأقطاب على زيادة مسافة الزحف ومسافات الخلوص، بما يتوافق تمامًا مع معايير السلامة الصناعية IEC وUL. لا تستطيع كتل التوصيل الطرفية اللولبية العادية ذات المسافات الصغيرة تلبية متطلبات العزل للجهد العالي، كما أنها تُعرّض السلامة لمخاطر أثناء التشغيل طويل الأمد.

5. هل تقلل كتل التوصيل بدون براغي والتي لا تحتاج إلى أدوات من استقرار جودة الإنتاج؟

لا، تعمل كتل التوصيل الطرفية القياسية من نوع الرافعة الخالية من البراغي على تحسين اتساق الإنتاج. تعتمد جودة كتل التوصيل اللولبية بشكل كبير على أداء العامل - حيث يؤدي عزم الدوران غير المتسق إلى قوة تثبيت غير متساوية. تعتمد الهياكل الخالية من البراغي على تحديد المواقع الميكانيكية الثابتة، مما يضمن حصول كل سلك على شد تثبيت متطابق. هذا يقلل من عيوب الإنتاج على دفعات، وهو مثالي لخطوط التجميع الآلية ذات الحجم الكبير.
