هل تواجه صعوبة في اختيار كتل طرفية للوحة الدوائر المطبوعة لخزانة التحكم أو تصميم المعدات الصناعية؟ لست وحدك.
يواجه معظم مهندسي الكهرباء والمشتريات المشكلة نفسها. إذ لا تتضمن قائمة المواد سوى "كتلة طرفية" دون تحديد مواصفاتها. ومع وجود عشرات الأنواع، وأحجام المسافات بين الأطراف، وعدد الأقطاب المتاحة، فإن اختيار النموذج الخاطئ يؤدي إلى تأخيرات في التجميع، وأعطال ميدانية، وتكاليف إعادة العمل.
يتجاوز هذا الدليل العملي النظريات النظرية في الكتب الدراسية، ويقدم لك معرفة هندسية واقعية لمساعدتك في اختيار الخيار الأمثل. كتلة طرفية للوحة الدوائر المطبوعة للوحات التحكم الصناعية، ووحدات التغذية الكهربائية، ومعدات القيادة. سنتناول أنواع النوى، وأحجام المسافة القياسية بين النوى، وقواعد اختيار المفاتيح، والأخطاء الشائعة التي يجب تجنبها في الميدان.
ما هو موصل لوحة الدوائر المطبوعة ولماذا هو مهم؟
كتلة طرفية لوحة الدوائر المطبوعة هي موصل معياري مثبت على اللوحة. وهي تثبت الأسلاك الكهربائية بلوحة الدوائر المطبوعة دون الحاجة إلى لحام الأسلاك الفردية مباشرة.
مبدأ العمل بسيط. يتم إدخال الأسلاك في الكتلة، ثم تثبيتها بواسطة برغي أو زنبرك أو آلية تثبيت رافعة. تنتقل الطاقة والإشارات عبر دبابيس داخلية إلى لوحة الدوائر المطبوعة.
على الرغم من أن الهيكل يبدو بسيطاً، إلا أن طريقة التثبيت والمواصفات البُعدية تحدد كفاءة التجميع، ومقاومة الاهتزاز، وقدرة حمل التيار، وقابلية الخدمة الميدانية.
ثلاثة معايير أساسية تحدد جميع كتل طرفية لوحة الدوائر المطبوعة:
• آلية التثبيت: لولبية، زنبركية، بدون لولبية، أو قابلة للتوصيل
• حجم الخطوة: المسافة من المركز إلى المركز بين الأعمدة المتجاورة (مم)
• عدد الأقطاب: عدد الدوائر المستقلة لكل كتلة
يؤدي أي خطأ في تحديد المعايير إلى مشاكل عملية. فعدم التوافق مع أغلفة المعدات، وعدم كفاية تحمل التيار، أو بطء عملية تجميع خط الإنتاج، كلها مشاكل شائعة في الموقع ناتجة عن الاختيار غير المناسب.

أنواع كتل التوصيل الطرفية للوحات الدوائر المطبوعة: المزايا والعيوب وحالات الاستخدام الصناعي
تُهيمن أربعة أنواع من كتل التوصيل على تصميم الخزائن والمعدات الصناعية. ولكل نوع منها حدود استخدام واضحة. وقد لخصنا مزاياها وعيوبها وسيناريوهاتها النموذجية لتسهيل المقارنة.
نوع كتلة طرفية | مبدأ العمل | المزايا الرئيسية (في الموقع) | العيوب الشائعة | التطبيقات الصناعية النموذجية |
|---|---|---|---|---|
نوع البرغي | تقوم صفيحة معدنية بالضغط على الأسلاك المكشوفة وتثبيتها عن طريق عزم دوران البرغي. | منخفضة التكلفة، فائقة الموثوقية، متوافقة مع نطاقات واسعة من مقاسات الأسلاك، سهلة الصيانة في الموقع | التجميع اليدوي بطيء؛ قد تحدث وصلات غير محكمة بسهولة تحت تأثير الاهتزازات طويلة الأمد إذا لم يكن عزم الدوران موحدًا | لوحات توزيع الطاقة العامة، وخزائن التحكم الثابتة، والمعدات الصناعية منخفضة التكلفة |
نوع الزنبرك | تقوم مشابك القفص الزنبركية المدمجة بتثبيت الأسلاك تلقائيًا بعد إدخالها. | توصيل سريع بدون أدوات، مقاومة ممتازة للاهتزاز، اتصال مستقر طويل الأمد | نطاق تعديل ضيق لمقاس السلك، وتكلفة وحدة أعلى من الأنواع اللولبية | معدات النقل، والآلات المعرضة للاهتزاز، ولوحات التحكم في الأتمتة الصناعية |

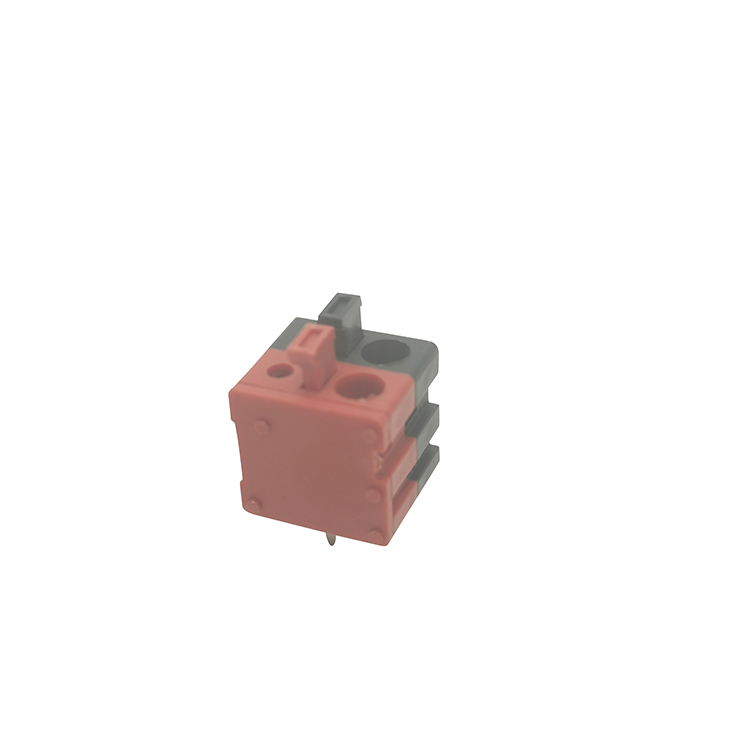

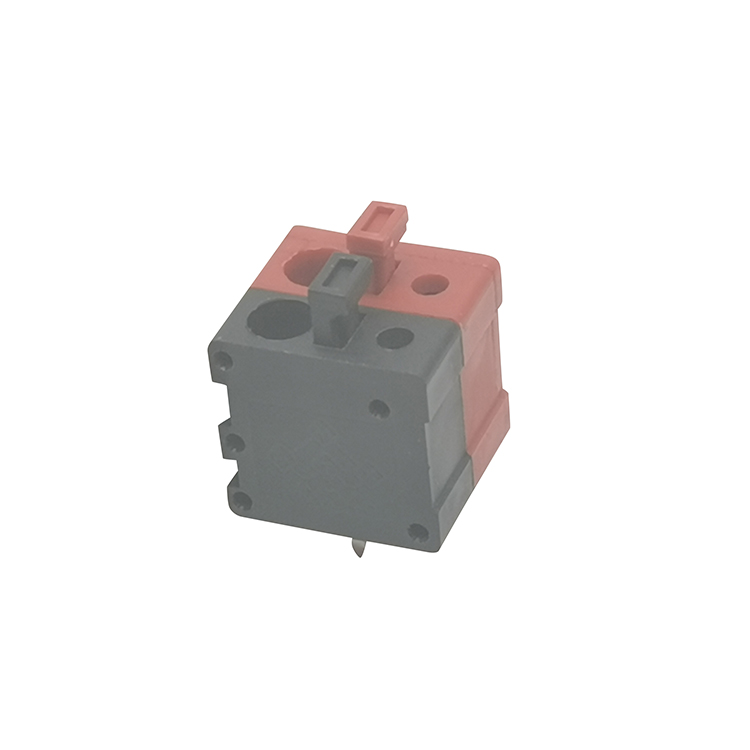

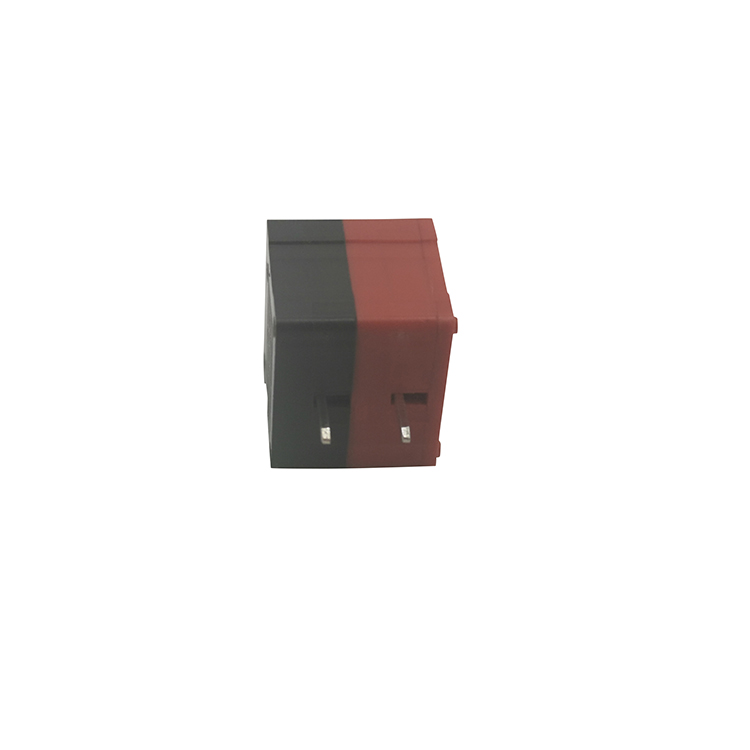

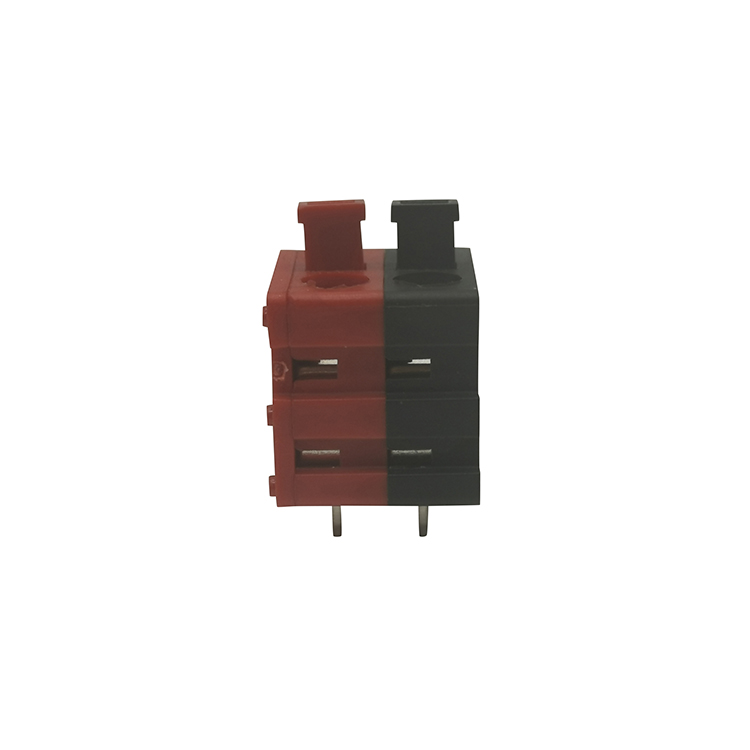

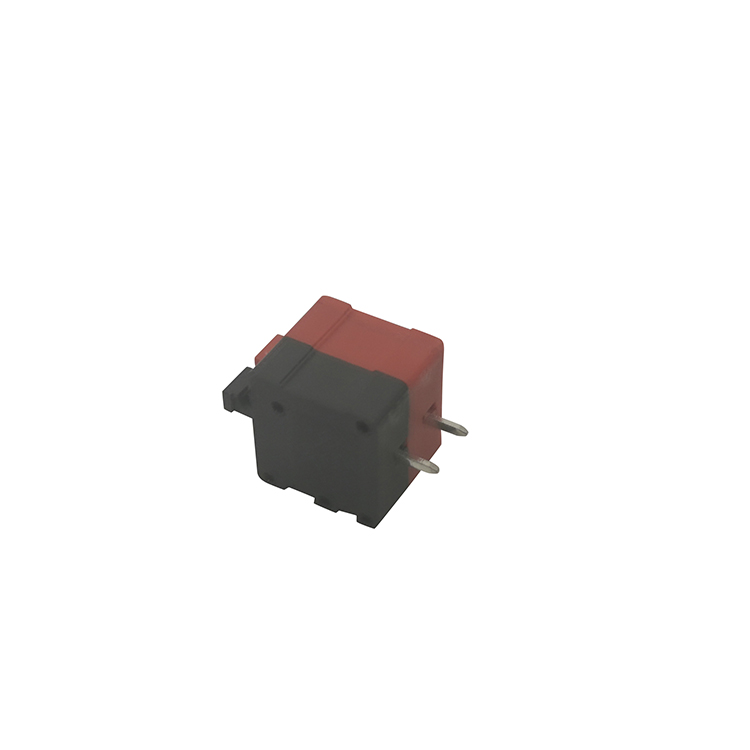

بدون براغي (رافعة/زر) | افتح بواسطة الرافعة/الزر، أدخل السلك، ثم أغلق القفل بإحكام. | لا حاجة لأي أدوات، أسرع عملية توصيل أسلاك ميدانية، مناسبة لحالات التوصيل ذات الحجم الكبير | ارتفاع تكلفة الشراء، ومحدودية التطبيق على الأسلاك فائقة السماكة | أنظمة أتمتة المباني، وأنظمة التحكم في الإضاءة، ومشاريع التمديدات الكهربائية المجمعة في الموقع |
النوع القابل للتوصيل | هيكل مقسم: موصل لوحة الدوائر المطبوعة ثابت + قابس سلك قابل للفصل | يمكن فصل اللوحة ومجموعة الأسلاك، مما يسهل للغاية صيانة المعدات واستبدالها | تكلفة أعلى، ويتطلب مطابقة دقيقة لدرجة الصوت للتزاوج | معدات قابلة للصيانة الميدانية، لوحات تحكم قابلة للاستبدال، أجهزة صناعية معيارية |
نوع الحاجز | حاجز بلاستيكي مستقل بين الأعمدة، تثبيت سلكي بواسطة برغي وغسالة | عزل قوي، مقاومة عالية للجهد، أداء متين للخدمة الشاقة | مساحة كبيرة للوحة، هيكل ضخم، تجميع بطيء | معدات توزيع الطاقة، لوحات التحكم في المحركات، أنظمة صناعية عالية الجهد |
حجم الملعب القياسي | ميزات الأداء الأساسية | مستوى التيار والجهد | سيناريوهات التطبيق في الموقع |
|---|---|---|---|
2.54 مم (0.1 بوصة) | الحد الأدنى القياسي للميل، بصمة مدمجة | تيار منخفض، مستوى الإشارة فقط | لوحات التحكم بالإشارات الصغيرة، ونقل إشارات المستشعرات، والمعدات منخفضة الطاقة ذات المساحة المحدودة |
3.5 مم / 3.81 مم (0.15 بوصة) | أكثر ملاعب الكرة الصناعية تنوعًا، حجم وأداء متوازنان | تيار متوسط منخفض، جهد صناعي عام | لوحات تحكم صناعية عالمية، ووحدات طرفية PLC، ودوائر تكامل إشارة الطاقة والخزانة القياسية |
5.0 مم / 5.08 مم (0.2 بوصة) | يدعم الأسلاك السميكة، وقدرة تحمل أعلى | تيار متوسط، جهد كهربائي تقليدي | وحدات تزويد الطاقة، والمحولات، ولوحات تشغيل المحركات، ووحدات الطاقة الصناعية |
7.5 مم / 7.62 مم | أقصى مسافة زحف وتخليص، عزل قوي | تيار عالٍ وجهد عالٍ | معدات صناعية عالية الطاقة، أنظمة تحكم في الآلات الثقيلة، محطات توزيع الطاقة عالية الجهد |
قاعدة سريعة لمهندس ميداني: بالنسبة لـ 90% من تصميمات لوحات الدوائر المطبوعة الصناعية العامة، اختر 3.81 ملم أو خطوة 5.08 مم. اختر 2.54 مم فقط لدوائر الإشارة المدمجة، و7.5 مم+ حصريًا للأحمال عالية الطاقة وعالية الجهد.

اختيار عدد الأقطاب: مطابقة تصميم الدائرة وسهولة الصيانة في الموقع
يشير عدد الأقطاب إلى عدد الدوائر المستقلة في كتلة طرفية واحدة. تتراوح نماذج المخزون الصناعية القياسية من 2P إلى 16P، وتُعدّ نماذج 2/3/4/6/8/12P الأكثر شيوعًا وتوفرًا.
منطق المطابقة الأساسي لعدد الأقطاب:
- 2P: دائرة واحدة (موجب/سالب، خط/محايد)
- 3P: دائرة طاقة مزودة بسلك أرضي أو حلقة أحادية ثلاثية الطور
- 4P+: دوائر إشارة متعددة المجموعات أو دوائر متكاملة ثلاثية الطور + أرضي
نصيحتان عمليتان لاختيار عدد الأعمدة في الموقع:
أولًا، لا تعتمد بشكل مفرط على وحدات التوصيل أحادية القطب. يمكن استبدال وحدة 12 قطبًا بوحدتين 6 أقطاب. التصميم المنفصل يُسهّل عملية التوصيل في الموقع، واستكشاف الأعطال وإصلاحها، واستبدال المكونات بشكل كبير.
ثانيًا، أعطِ الأولوية للنماذج المعيارية القابلة للتكديس. تدعم معظم كتل التوصيل اللولبية والقابلة للفصل تركيبًا حرًا لوحدات ثنائية/ثلاثية/رباعية الأطراف. يتكيف هذا التركيب المرن مع المعدات متعددة الوحدات ذات أعداد الإدخال/الإخراج المختلفة، ويقلل من ضغط المخزون.

مخطط انسيابي لاختيار كتلة طرفية للتصميم الصناعي
اتبع عملية الاختيار الهندسية هذه لتصميمات اللوحات الجديدة لتجنب أخطاء المطابقة:
1. تأكد من حمل التيار والجهد أولاً
تُحدد معايير الحمل حجم المسافة بين الأطراف. في حالات الجهد المنخفض التي تقل عن 10 أمبير، تُستخدم مسافة تتراوح بين 2.54 مم و3.81 مم. أما في حالات التيارات التي تزيد عن 15 أمبير، فيُنصح باختيار مسافة 5.08 مم أو 7.62 مم المُخصصة للأحمال العالية لتجنب ارتفاع درجة الحرارة واحتراق الأطراف.
2. تحقق من توافق مقاس السلك
تحقق من نطاق مقاسات الأسلاك في ورقة البيانات (معظمها يغطي المقاسات من 12 إلى 24 AWG). ركز على أقصى سُمك للسلك في الموقع لضمان التثبيت الكامل وتجنب ضعف التوصيل الناتج عن اختلاف المقاسات.
3. مطابقة ظروف الإنتاج والتجميع
في مشاريع الإنتاج الضخم ومشاريع الأسلاك عالية الكفاءة، يُنصح باختيار موصلات طرفية زنبركية أو بدون براغي لتقليل ساعات العمل اليدوي. أما بالنسبة للمعدات القياسية التي تراعي التكلفة، فإن الموصلات اللولبية التقليدية هي الخيار الأمثل من حيث التكلفة.
4. مراعاة متطلبات الصيانة الميدانية
إذا كانت لوحة التحكم بحاجة إلى استبدال دوري أو تصحيح الأخطاء أو صيانة ما بعد البيع، فاستثمر في موصلات طرفية قابلة للتوصيل. يبقى نظام الأسلاك ثابتًا في الموقع، ويتم استبدال لوحة الدوائر المطبوعة فقط، مما يقلل بشكل كبير من وقت توقف الصيانة.
5. فحص بيئة اهتزاز المعدات
لا يمكن استخدام كتل التوصيل اللولبية العادية في المعدات الآلية والآلات المتنقلة والأجهزة الصناعية المثبتة على المركبات (فهي عرضة لانفصال الأسلاك بسبب الاهتزاز). توفر هياكل التثبيت الزنبركية وغير اللولبية قوة تثبيت مستمرة لضمان التشغيل المستقر على المدى الطويل.
6. تأكد من توافر الإمدادات
التزم بالنماذج الشائعة من علامات تجارية موثوقة مثل Phoenix Contact وDegson. ركّز على قطع الغيار القياسية من حيث المسافة بين الأقطاب وعددها. المواصفات غير القياسية المخصصة تؤدي إلى فترات انتظار طويلة واستبدال غير مريح بعد البيع.

الأسئلة الشائعة حول كتل توصيل لوحات الدوائر المطبوعة للتصاميم الصناعية
فيما يلي خمسة أسئلة متكررة من مصممي لوحات التحكم ومهندسي شراء المعدات، مع التركيز على نقاط الضعف الحقيقية في الاختيار والتوصيل في الموقع.
1. ما هي المسافة الأكثر شيوعًا بين كتل طرفية لوحات الدوائر المطبوعة للوحات التحكم الصناعية؟
يُعدّ كلٌّ من 3.81 مم و5.08 مم من أكثر مقاسات المسافة بين الأطراف شيوعًا في التطبيقات الصناعية. يُناسب مقاس 3.81 مم معظم دوائر الإشارة والدوائر منخفضة الطاقة التي تقلّ عن 10 أمبير، بينما يُناسب مقاس 5.08 مم دوائر الطاقة متوسطة التيار لأجهزة العاكسات ومصادر الطاقة ومحركات القيادة. يتوافق هذان المقاسان مع جميع تصميمات لوحات التحكم القياسية تقريبًا، ويُجنّبان مشاكل المساحة أو الحمل الكهربائي في التصميمات العامة.
2. هل تستحق كتل التوصيل الطرفية التكلفة الإضافية؟
توفر موصلات التوصيل القابلة للفصل قيمة واضحة للمعدات التي تخضع للصيانة الميدانية. ورغم أنها أغلى ثمناً من موصلات التوصيل اللولبية القياسية، إلا أنها تفصل حزمة الأسلاك عن لوحة الدوائر المطبوعة، مما يسمح باستبدال اللوحة بسرعة وإجراء عمليات تصحيح الأخطاء في الموقع دون الحاجة إلى إعادة توصيل الأسلاك. كما أنها تقلل بشكل فعال من وقت توقف المعدات وتكاليف العمالة لما بعد البيع، مما يجعلها خياراً اقتصادياً للأجهزة الصناعية المعيارية وأنظمة التحكم التي تخضع للصيانة الدورية.
3. ما هو نوع كتلة التوصيل الطرفية الأنسب للبيئات الصناعية ذات الاهتزازات العالية؟
تُعدّ كتل التوصيل الزنبركية وغير اللولبية الخيار الأمثل للبيئات المعرضة للاهتزازات، مثل المعدات الآلية والآلات المتنقلة والأجهزة الصناعية المثبتة على المركبات. تميل كتل التوصيل اللولبية التقليدية إلى الارتخاء بعد الاهتزازات طويلة الأمد نتيجةً لانخفاض عزم الدوران. توفر هياكل التثبيت الزنبركية قوة تثبيت ثابتة ومستقرة لمنع ارتخاء الأسلاك وأعطال الدوائر المتقطعة.
4. هل يمكنني مزج أحجام مختلفة من المسافة بين النقاط على نفس لوحة الدوائر المطبوعة؟
لا يُنصح بذلك. تبدو أحجام المسافة بين الأطراف المتشابهة (3.5 مم مقابل 3.81 مم، 5.0 مم مقابل 5.08 مم) متطابقة ظاهريًا، لكن المسافة بين الأطراف غير قابلة للتبديل. سيؤدي استخدام مسافات مختلفة بين الأطراف إلى فشل التوصيل في الموصلات القابلة للفصل، وأخطاء في التجميع، وحتى حدوث دوائر قصر. لذا، احرص دائمًا على توحيد مواصفات المسافة بين الأطراف لضمان اتساق التوصيلات وتوافق التجميع على لوحة واحدة.
5. ما هو عدد الأقطاب الذي يجب أن أختاره للوحات الدوائر المطبوعة الصناعية المخصصة؟
أعطِ الأولوية لعدد الأقطاب القياسي في المخزون (2/3/4/6/8/12 قطبًا) وتجنب النماذج الخاصة ذات الأقطاب الفردية. بالنسبة للوحات الدوائر المعقدة متعددة الدوائر، قسّم وحدة الأقطاب العالية الواحدة (مثل 12 قطبًا) إلى وحدات معيارية متعددة الأقطاب المنخفضة. يُحسّن هذا التصميم وضوح التوصيلات في الموقع، ويُسهّل عملية استكشاف الأعطال وإصلاحها، ويدعم الجمع المرن للمعدات متعددة الوحدات النمطية لتقليل تكاليف المخزون.
6 أخطاء شائعة في اختيار وتوصيل الأسلاك في الموقع يجب تجنبها
لا تحدث معظم أعطال وحدات التوصيل الطرفية في المختبر، بل أثناء التشغيل الميداني طويل الأمد. وفيما يلي أكثر الأخطاء الهندسية شيوعًا:
- تجاهل طول شريط السلك القياسييؤدي تجريد الأسلاك بشكل غير كافٍ إلى عدم تثبيتها بإحكام، بينما يؤدي تجريدها بشكل مفرط إلى كشف النحاس المكشوف، مما يزيد من خطر حدوث ماس كهربائي. لذا، التزم دائمًا بحجم التجريد الموصى به في ورقة البيانات.
- مزج أحجام النغمات المتشابهة: تبدو الكتل ذات الأبعاد 3.5 مم و 3.81 مم متطابقة بصريًا، لكن اختلاف المسافات بين الأطراف يتسبب في فشل توصيل الموصلات القابلة للتوصيل وتلف التجميع.
- حجز مساحة غير كافية للأسلاكيؤدي إهمال نصف قطر انحناء السلك إلى عدم وجود مساحة تشغيل للأسلاك في الموقع عندما تكون كتل التوصيل قريبة جدًا من الهياكل أو المكثفات.
- إحكام ربط أطراف البراغي بشكل مفرط: يؤدي عزم الدوران المفرط إلى قطع أسلاك التوصيل وتشققات في الهياكل البلاستيكية. لذا، التزم بدقة بقيمة عزم الدوران القياسية المذكورة في ورقة البيانات الرسمية.
- تكرار غير مسبوق لعدد الأقطاب: يؤدي استخدام كتل الأقطاب العالية بشكل أعمى إلى فوضى في الأسلاك وإهدار مساحة اللوحة.
- تجاهل درجة مقاومة الاهتزاز: يؤدي استخدام الكتل العادية للمعدات المهتزة إلى أعطال متقطعة في الدائرة بعد أشهر من التشغيل.
خلاصة الهندسة النهائية
تُعدّ موصلات لوحات الدوائر المطبوعة مكونات بسيطة ولكنها بالغة الأهمية لمعدات التحكم الصناعية. فهي تمثل الواجهة الرئيسية بين لوحات الدوائر المطبوعة والأسلاك الكهربائية الموجودة في الموقع.
لا يؤدي الاختيار غير المناسب إلى فشل فوري في الاختبار، بل يُسبب مشاكل خفية مثل الأسلاك غير المحكمة، وضعف التوصيل، وتوقف المعدات عن العمل بعد تشغيلها لفترة طويلة في الميدان. إن الوقت المُستغرق في اختيار كتلة التوصيل بدقة في مرحلة التصميم أقل بكثير من تكلفة الصيانة في الموقع بعد البيع وإعادة تصنيع المنتج.
