العلامة التجارية: هومنيكس
هذا موصل إلكتروني شائع ومهم للغاية، واسمه يتضمن بالفعل العديد من الميزات الرئيسية:
2.54: المسافة بين أطراف التوصيل، أي المسافة بين مركزي كتلتين طرفيتين متجاورتين، وهي 2.54 مليمتر (0.1 بوصة). وهذا تباعد قياسي شائع في صناعة الإلكترونيات.
لوحة الدوائر المطبوعة: طريقة التركيب، والتي تتضمن لحام الدبابيس على لوحة الدوائر المطبوعة.
البرغي: طريقة توصيل تتضمن شد البراغي لشد وتأمين الأسلاك.
كتلة طرفية: كتلة طرفية/كتلة طرفية.
رقم الصنف :
H2EDG-2.54دفع :
T/Tأصل المنتج :
Chinaلون :
green ,we can also make other color if meet moqسلسلة H2EDG-2.54mm عبارة عن كتلة طرفية لولبية عالية الكثافة وموثوقة للوحات الدوائر المطبوعة، مصممة لاستيعاب عدد أكبر من نقاط التوصيل لكل وحدة طول. وهي مثالية للأجهزة الإلكترونية الحديثة صغيرة الحجم ذات المساحة المحدودة.
يكتب: كتلة طرفية لولبية قابلة للتوصيل للوحة الدوائر المطبوعة
الأعمدة المتاحة:
| كتلة طرفية ثنائية الدبابيس | كتلة طرفية ثلاثية الأطراف | كتلة طرفية رباعية الأطراف | كتلة طرفية ذات 5 دبابيس | كتلة طرفية بستة دبابيس | كتلة طرفية ذات 7 دبابيس |
| كتلة طرفية ذات 8 دبابيس | كتلة طرفية ذات 9 دبابيس | كتلة طرفية ذات 10 دبابيس | كتلة طرفية ذات 11 سنًا | كتلة طرفية ذات 12 سنًا | كتلة طرفية ذات 13 سنًا |
| كتلة طرفية ذات 14 سنًا | كتلة طرفية ذات 15 سنًا | كتلة طرفية ذات 16 سنًا | كتلة طرفية ذات 17 سنًا | كتلة طرفية ذات 18 سنًا | كتلة طرفية ذات 19 سنًا |
| كتلة طرفية ذات 20 سنًا | كتلة طرفية ذات 21 سنًا | كتلة طرفية ذات 22 سنًا | كتلة طرفية ذات 23 سنًا | كتلة طرفية ذات 24 سنًا |

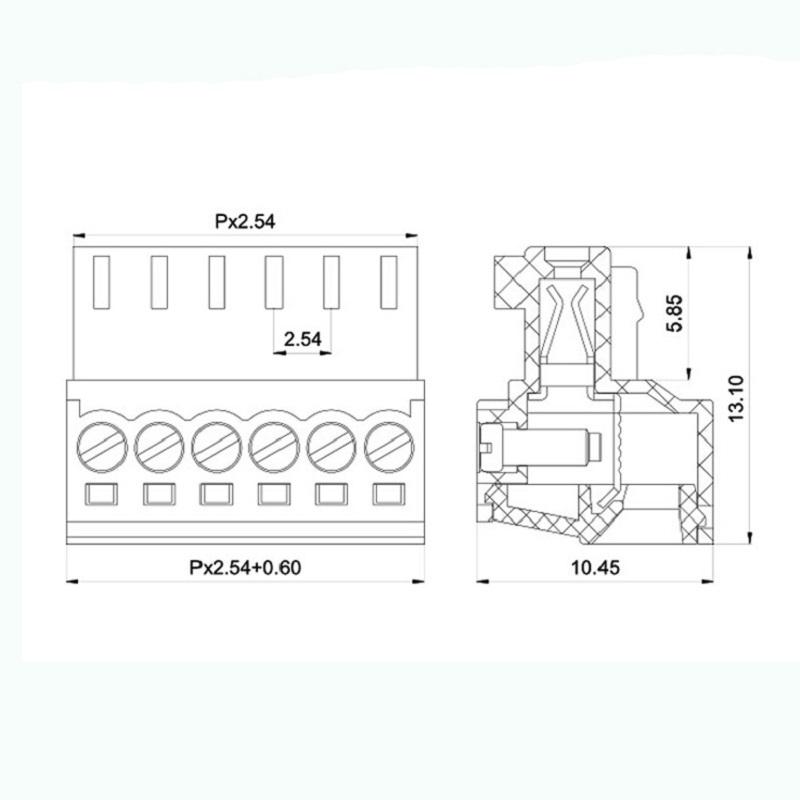

المواد والتفاصيل الميكانيكية
| السكن | PA66، UL94V-0 |
| أفسد | فولاذ M1.6، مطلي بالزنك، نوع الفتحة "-" |
| مشبك وموصل | سبيكة نحاسية، مطلية بالقصدير |
| نطاق درجة الحرارة | -40 درجة مئوية ~ +105 درجة مئوية |
| أقصى لحام | +250 درجة مئوية، لمدة 5 ثوانٍ. |
| طول الشريط | 8 مم |
المعايير الكهربائية
| الجهد المقنن | 150 فولت (UL) / 130 فولت (IEC) |
| التيار المقنن | 5 أمبير (UL) / 10 أمبير (IEC) |
| نطاق الأسلاك | 24-20 AWG |
| مقاومة التلامس | 20 ملي أوم (كحد أقصى) |
| مقاومة العزل | 500 ميجا أوم / 500 فولت تيار مستمر |
| تحمل الجهد | تيار متردد 1250 فولت / دقيقة واحدة |
نختار مواد تغليف عالية الجودة وآمنة لضمان عدم تلف طلبك أثناء التوصيل. تشمل شروط التجارة المقبولة: EXW، FOB، CFR، CIF.

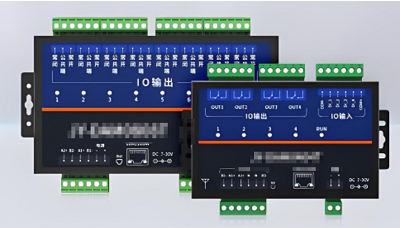

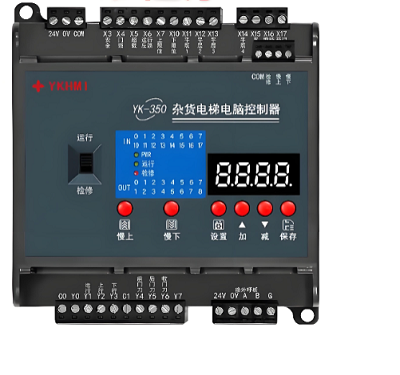

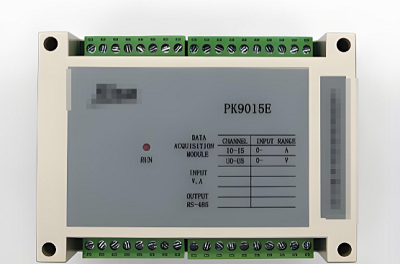

توفر كتلة التوصيل ذات المسافة بين الأطراف 2.54 مم مرونة عالية، وتلبي متطلبات التوصيل، وتتميز بطريقة تركيب عالمية مناسبة تمامًا لمختلف الصناعات:
س1: ما هي التطبيقات التي تناسب كتل طرفية التوصيل اللولبية 2.54 مم في تصميمات خزائن التحكم؟
ج: يوفر تصميمها المدمج بمسافة 2.54 مم مساحة على لوحة الدوائر المطبوعة والخزانة. تُستخدم هذه المقابس اللولبية على نطاق واسع لتوصيلات الإشارات منخفضة التيار. تشمل الاستخدامات الشائعة توصيلات المستشعرات، ووحدات الإدخال/الإخراج في وحدات التحكم المنطقية القابلة للبرمجة، ووحدات التحكم الآلي الصغيرة. يوفر التثبيت اللولبي اتصالًا مستقرًا، مما يجعله مثاليًا للمعدات الصناعية الداخلية ذات الاهتزازات الخفيفة.
س2: ما هو مقاس السلك الذي يمكن أن تقبله أطراف التوصيل اللولبية هذه بقياس 2.54 مم؟
ج: تدعم معظم الطرازات القياسية أسلاكًا بمساحة مقطع عرضي تتراوح بين 0.14 و 0.75 مم² (AWG 24-20). يمكن استخدام كل من الأسلاك الصلبة والمجدولة. بالنسبة للأسلاك المجدولة، يُنصح بلف خيوط النحاس بإحكام قبل إدخالها لمنع الأسلاك الرفيعة غير المثبتة من التسبب في حدوث ماس كهربائي أثناء تركيب الخزانة.
س3: كيف يمكن تجنب ضعف التوصيل أو الأسلاك غير المحكمة عند شد براغي التوصيل؟
ج: لا تُحكم ربط البراغي بإفراط، لأن الإفراط في الشد قد يقطع الأسلاك النحاسية أو يُشقق الغلاف البلاستيكي. ولا تُحكم ربطها بشكل غير كافٍ أيضًا، لأن ضعف التثبيت يؤدي إلى انقطاعات متقطعة في الإشارة. احتفظ بمفك براغي صغير مُعاير لعزم الدوران في متناول يدك لضمان توصيل الأسلاك بشكل متسق في الموقع، وتأكد من كل سلك بعد الانتهاء من سحبه.
س4: هل أطراف التوصيل اللولبية 2.54 مم قابلة للتبديل مع العلامات التجارية الأخرى التي تشترك في نفس المسافة بين الأطراف؟
ج: تتميز جميعها بمسافة متطابقة بين الدبابيس تبلغ 2.54 مم. مع ذلك، يختلف شكل غلاف القابس، وسُمك الدبابيس، وتصميم مشبك القفل بين الموردين. لذا، لا يُضمن التوافق بين العلامات التجارية المختلفة. يُنصح دائمًا بإجراء اختبار ملاءمة على نموذج أولي قبل شراء كميات كبيرة من الخزائن.
س5: ما هي المواصفات الأساسية التي يجب على المهندسين التحقق منها قبل اختيار أطراف التوصيل اللولبية هذه؟
أ: تأكد أولاً من الجهد والتيار المقننين. تحقق من مقاومة العزل للهب وطول دبابيس لوحة الدوائر المطبوعة. تحقق من دورات التوصيل إذا كان سيتم فصل القابس بشكل متكرر. تذكر أن هذا طرف توصيل للإشارات الصغيرة؛ لا تستخدمه لدوائر أحمال الطاقة.
