H15EDGKNM-3.5 | موصل طرفي قابل للتوصيل للوحة الدوائر المطبوعة بمسافة 3.5 مم

H15EDGKNM-3.5 | موصل طرفي قابل للتوصيل للوحة الدوائر المطبوعة بمسافة 3.5 مم

تحليل التصميم الأساسي

يحل تصميم هذا الطرفية مشكلتين رئيسيتين بشكل مثالي: كفاءة الأسلاك وموثوقية الاتصال.

1. آلية توصيل الأسلاك بدون براغي (كفاءة وموثوقية محسّنة)

طريقة التشغيل: يوجد عادةً ذراع تشغيل برتقالي أو أسود (زر ضغط). لتوصيل السلك، اضغط على الذراع بمفك براغي أو بإصبعك لفتح مشبك الزنبرك الداخلي، ثم أدخل السلك المكشوف، ثم حرر الذراع. سيقوم مشبك الزنبرك بعد ذلك بتثبيت السلك بإحكام.

البنية الداخلية: يتكون القلب من مشبك زنبركي مصنوع من سبيكة نحاسية عالية المرونة ومقاومة للتآكل (مثل البرونز الفوسفوري). يضمن تصميمه قوة تثبيت ثابتة على السلك، ويوفر مقاومة للاهتزاز وخصائص مضادة للارتخاء.

1. النوع والقطب

النوع: كتلة طرفية لولبية قابلة للتوصيل على لوحة الدوائر المطبوعة

القطب:

2. الموادلكتلة طرفية قابلة للتوصيل

المزايا:

سريع: سرعة التوصيل أسرع بعدة مرات من أطراف التوصيل اللولبية التقليدية.

مقاومة للاهتزاز: يعمل الضغط المستمر للزنبرك على مقاومة الارتخاء الناتج عن الاهتزاز بشكل فعال، مما يضمن موثوقية عالية.

لا يوجد خطر من ارتخاء البراغي: يزيل مشكلة سقوط البراغي أو نسيان شدها.

مناسب لأنواع مختلفة من الأسلاك: متوافق مع الأسلاك ذات أطراف التجعيد، والأسلاك المجدولة، والأسلاك ذات النواة الصلبة.

3. الكهرباءلكتلة طرفية قابلة للتوصيل

4. ميكانيكيلكتلة طرفية قابلة للتوصيل

فتحات تثبيت الشفة على كلا الجانبين (لزيادة القوة الميكانيكية)

الوظيفة الأساسية: توزيع الضغط.

مبدأ العمل:

التوصيل الكهربائي: يتم لحام دبابيس التوصيل بلوحة الدوائر المطبوعة، وهي المسؤولة بشكل أساسي عن التوصيل الكهربائي.

التوصيل الميكانيكي: عند إدخال الأسلاك أو إزالتها أو تعريضها لقوى خارجية كالسحب أو الاهتزاز، يؤثر الإجهاد الميكانيكي الناتج مباشرةً على أطراف التوصيل. وبدون تثبيت الحواف، سيتحمل لحام لوحة الدوائر المطبوعة (PCB) هذا الإجهاد بالكامل، مما قد يؤدي بسهولة إلى تشقق اللحام وانفصال رقائق النحاس عن لوحة الدوائر المطبوعة بمرور الوقت أو تحت تأثير قوة مفرطة.

نقل الإجهاد: يتم تثبيت جسم الموصل بإحكام على لوحة الدوائر المطبوعة باستخدام براغي/مسامير برشام من خلال فتحات التثبيت الموجودة على كلا الحافتين. في هذا التصميم، يتحمل جسم الموصل المتين ونقاط تثبيت الحافتين الإجهاد الميكانيكي بشكل أساسي، بينما تقتصر وظيفة وصلات اللحام على التوصيل الكهربائي فقط. يُحسّن هذا بشكل ملحوظ موثوقية نظام التوصيل بأكمله وعمره الافتراضي.

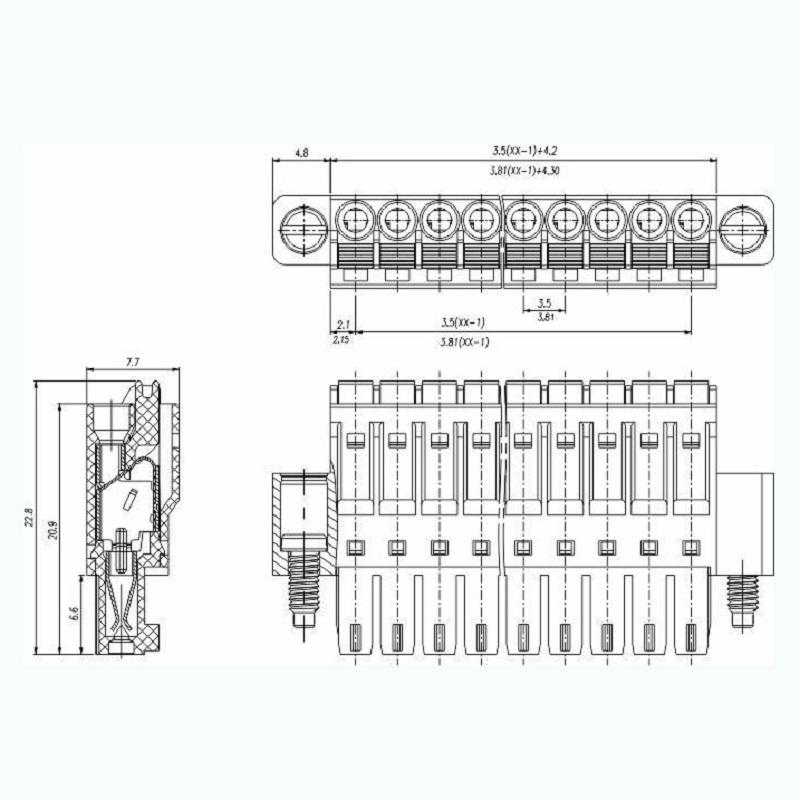

5. الأبعاد

6. المزايا

☑ يتكيف مع أنواع متعددة من المقابس، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات إدخال البيانات
☑ طريقة تركيب عالمية، مناسبة لمختلف الحالات

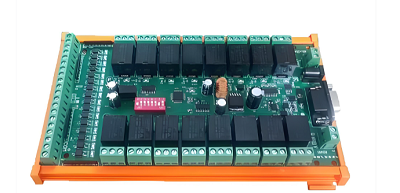

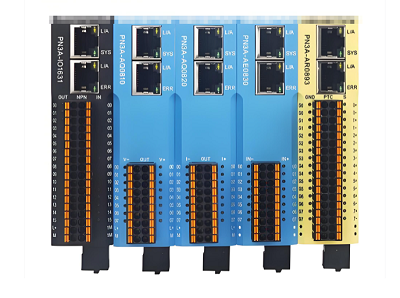

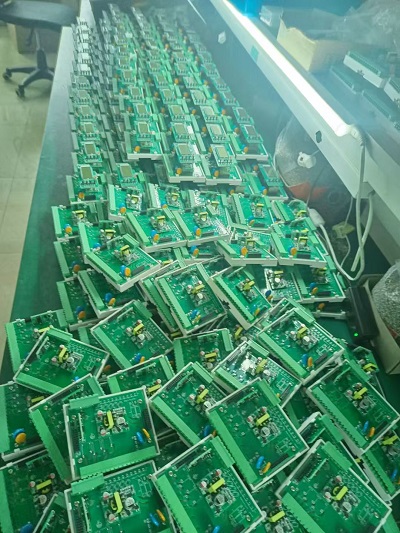

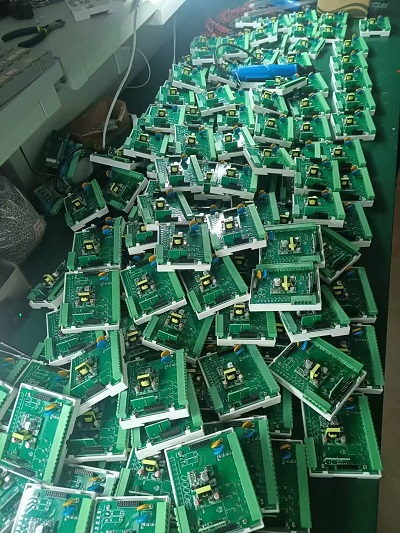

7. التطبيقلكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد طاقة ثلاثي الأطوار 3. جهاز حماية الحاسوب الصغير 4. المعدات الكهربائية

5. معدات التشغيل الآلي 6. معدات الأمن 7. معدات إنترنت الأشياء

8. العبوةلكتلة طرفية قابلة للتوصيل

نختار مواد تغليف عالية الجودة وآمنة لضمان عدم تلف طلبك أثناء التوصيل.

هذه الشروط التجارية مقبولة: EXW، FOB، CFR، CIF.
