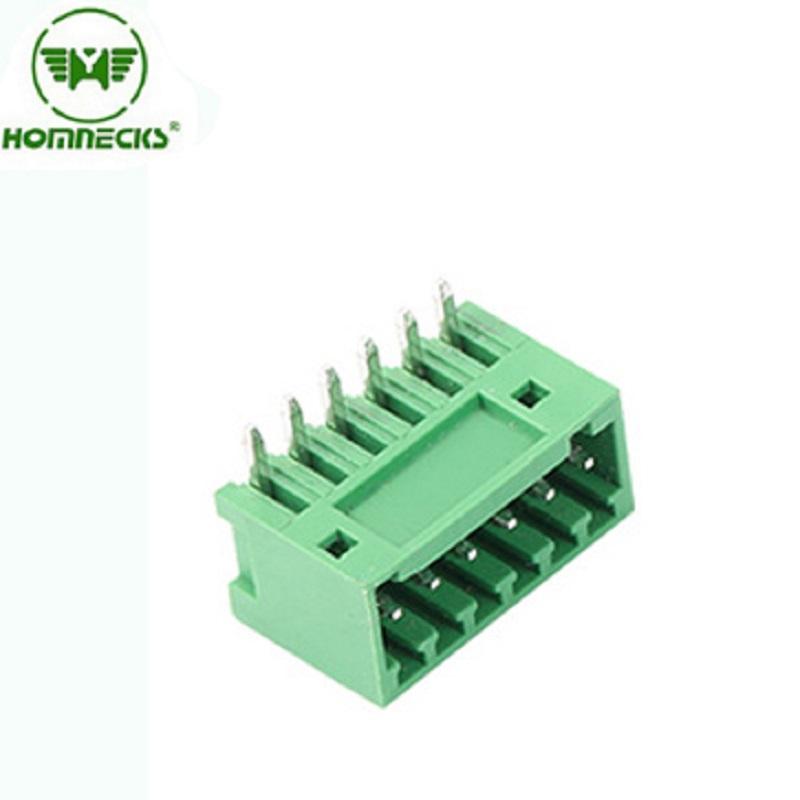

كتل طرفية H2EDGCR-2.54 رأس الدبوس الأيمن

2.54 كتلة طرفية رأس الدبوس الأيمن

هيكل التصميم والمواد

التكوين: الانتقال من مقطع عمودي إلى مقطع أفقي. يُستخدم المقطع العمودي للتثبيت بجسم الطرفية، بينما يُستخدم المقطع الأفقي للحام بلوحة الدوائر المطبوعة.

المواد: تشبه الإبر المستقيمة، وعادةً ما تكون:

النحاس: اقتصادي، ذو قوة ميكانيكية وموصلية جيدة.

الطلاء الكهربائي: تُجرى أيضًا معالجة الأسطح، ويُعدّ طلاء القصدير الأكثر شيوعًا. في التطبيقات عالية الطلب، يُمكن استخدام طلاء الذهب أو طلاء الذهب الانتقائي.

عملية التشكيل: تشكيل لمرة واحدة عبر قوالب دقيقة للختم والثني. تتطلب إبر الثني عالية الجودة ثنيات سلسة، خالية من النتوءات والشقوق، لضمان المتانة الميكانيكية.

1. النوع والقطب

الغرض الأساسي ومزايا تصميم الإبرة المنحنية

توفير المساحة الرأسية: هذا هو الغرض الأساسي. بعد لحام طرف الدبوس المثني، يصبح جسمه الرئيسي موازيًا للوحة PCB، وليس عموديًا عليها. هذا يُقلل بشكل كبير من ارتفاع الوحدة بأكملها في الاتجاه الرأسي للوحة PCB، مما يجعلها مثالية للأجهزة الرفيعة ذات ارتفاع الهيكل المحدود.

تنفيذ الأسلاك الأفقية: يتم توصيل الأسلاك أفقياً من جانب المحطة، ويمكن توجيه حزمة الأسلاك بشكل وثيق على طول لوحة PCB، مما يجعل الهيكل الداخلي للجهاز مضغوطًا ومرتبًا للغاية، مما يسهل إدارة الكابلات.

توافق تركيب اللوحة: يُعدّ هذا استخدامًا بالغ الأهمية للدبوس المثني. يُمكن تركيب شريط التوصيلات بالقرب من داخل لوحة الجهاز، مع مرور الدبوس المثني عبر فتحة مُسبقة في اللوحة ولحامه بلوحة الدوائر المطبوعة الرئيسية بالداخل. بهذه الطريقة، يُمكن للمستخدمين توصيل الأسلاك من خارج الجهاز، بينما تكون جميع الدوائر الكهربائية المُعقدة مخفية خلف اللوحة.

توفير درجة معينة من تخفيف الضغط: إن هيكل الشكل "L" نفسه أكثر قدرة على تحمل قوى الشد والالتواء الجانبية من السلك مقارنة بالدبوس المستقيم، حيث يمكنه توزيع الضغط على مفاصل اللحام ولوحة PCB بدلاً من التأثير مباشرة على الدبابيس الرأسية.

النوع: كتلة طرفية لولبية قابلة للتوصيل بلوحة الدوائر المطبوعة

القطب:

2. الموادلكتلة طرفية قابلة للتوصيل

الجزء الملحوم على لوحة PCB: تحليل العملية ومفصل اللحام

الجزء اللحام للإبرة المنحنية هو جزءها الأفقي، والذي يحدد أن عملية اللحام وشكل المفصل اللحامي يختلفان بشكل كبير عن تلك الموجودة في الإبرة المستقيمة.

1. التنسيق بين الدبابيس والوسادات

وسادات لوحة الدوائر المطبوعة: صُممت لوحة الدوائر المطبوعة لوسادات سطحية، وليست ثقوبًا. تقع الوسادات أسفل الجزء الأفقي من الدبابيس مباشرةً.

طريقة التوصيل: يُثبَّت الجزء الأفقي من السلك مباشرةً على وسادة اللحام في لوحة الدوائر المطبوعة. أحيانًا، يوجد انحناء أو أخدود صغير في نهاية السلك، يُستخدم لتثبيته مؤقتًا من خلال لزوجة معجون اللحام قبل اللحام.

2. عملية اللحام

يعتمد طرف الدبوس المنحني بشكل أساسي على عملية اللحام بالصهر.

طباعة معجون اللحام: أولاً، قم بطباعة معجون اللحام بدقة على مواضع لوحة اللحام على لوحة الدوائر المطبوعة من خلال شبكة فولاذية.

التركيب: باستخدام معدات آلية (آلة التقاط ووضع) أو العمل اليدوي، ضع الأطراف المنحنية بدقة على لوحة الدوائر المطبوعة، مع التأكد من أن الجزء الأفقي من الدبوس يلامس جيدًا وسادة معجون اللحام.

لحام إعادة الصهر: يمرّ لوح الدائرة المطبوعة بالكامل عبر فرن إعادة الصهر. تُذيب درجة الحرارة العالية داخل الفرن معجون اللحام، ويرتفع اللحام السائل، بفعل التوتر السطحي، بشكل طبيعي ويُغلّف الجزء الأفقي من السلك، مُشكّلاً وصلة لحام كاملة.

التبريد: يبرد اللحام ويتصلب، مما يشكل اتصالًا كهربائيًا وميكانيكيًا قويًا.

يمكن أيضًا استخدام اللحام الموجي، لكنه يتطلب تركيبات متخصصة لحماية الجسم البلاستيكي للأطراف من تأثير اللحام عالي الحرارة، وهو ليس مريحًا وموثوقًا به مثل اللحام بالصهر.

3. شكل وصلة اللحام ومتطلباتها

يجب أن يتمتع مفصل اللحام ذو الدبوس المنحني عالي الجودة بما يلي:

ملء اللحام ممتلئ: يجب أن يبلل اللحام الدبابيس والوسادات بالكامل، ويشكل هلالًا جيدًا على جانب الدبابيس.

توافق الدبابيس: يجب أن تكون الأجزاء الأفقية لجميع الدبابيس موازية لسطح لوحة الدوائر المطبوعة، وأن تكون ذات ارتفاعات ثابتة، وإلا سيؤدي ذلك إلى لحام رديء أو دوائر مفتوحة. يُعد هذا مؤشرًا رئيسيًا على جودة تصنيع أطراف الدبابيس المنحنية.

تحديد المواقع بدقة: يجب عدم تحريك المحطات قبل اللحام للتأكد من محاذاة جميع الدبابيس بدقة على منصات اللحام الخاصة بها.

3.الكهربائيةلكتلة طرفية قابلة للتوصيل

4. ميكانيكيةلكتلة طرفية قابلة للتوصيل

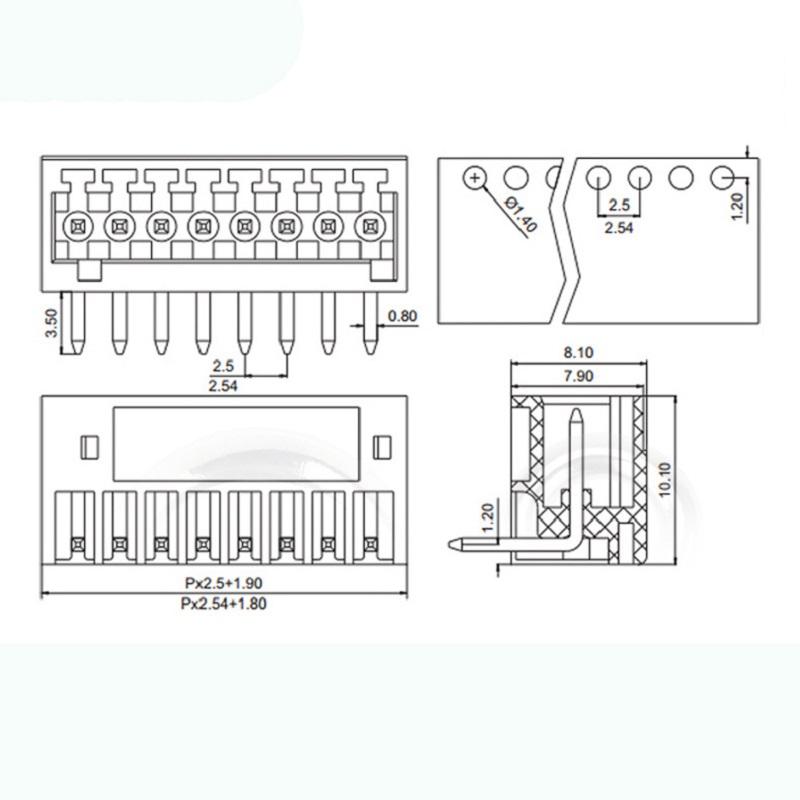

5.الأبعاد

6. المزايا

☑ يتكيف مع المقابس متعددة الأنواع، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات المفاتيح
☑ طريقة التثبيت العالمية، مناسبة لمختلف المواقف

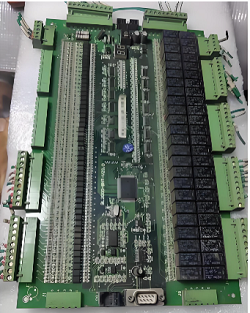

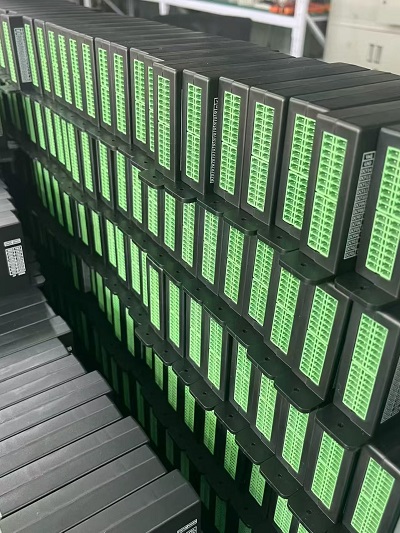

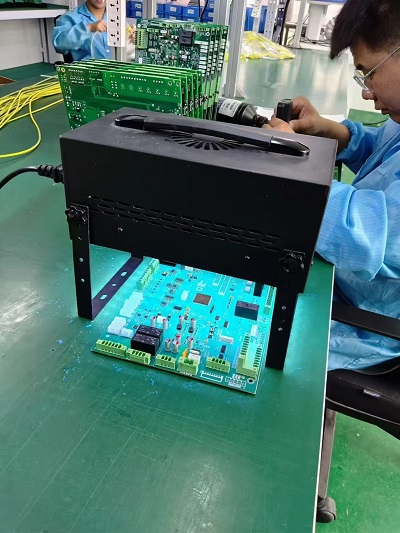

7.التطبيقلكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد الطاقة ثلاثي الطور 3. جهاز حماية الكمبيوتر الصغير 4. المعدات الكهربائية

5. معدات الأتمتة 6. معدات الأمن 7. معدات إنترنت الأشياء

8.الحزمةلكتلة طرفية قابلة للتوصيل

نحن نختار مواد التغليف عالية الجودة والآمنة للتأكد من أن طلبك لن يتضرر أثناء التسليم.

هذه الشروط التجارية مقبولة: EXW،FOB،CFR،CIF.
