كتلة طرفية بدون براغي زنبركية H2EDGKD-2.5

كتلة طرفية بدون براغي زنبركية H2EDGKD-2.5

يعد هذا النوع من الكتل الطرفية حل اتصال شائعًا جدًا في مجالات التحكم الصناعي والأتمتة ومعدات الاتصالات وما إلى ذلك. فهو يجمع بشكل مثالي بين راحة التوصيل وفصل التوصيل وموثوقية الاتصال الزنبركي.

1. النوع والقطب

النوع: كتلة طرفية قابلة للتوصيل بلوحة الدوائر المطبوعة

1. الميزة الأساسية: ما هو "الزنبرك الخالي من البراغي"؟

لم يعد توصيل هذا الطرف الطرفي يعتمد على البراغي التقليدية، بل يستخدم زنبركًا مشدودًا مسبقًا لتثبيت السلك. وأساسه هو زنبرك القفص أو زنبرك الضغط.

II. تصميم هيكل الأسلاك

يتكون قسم الأسلاك عادةً من المكونات الرئيسية التالية:

مدخل غرفة الأسلاك/الموصل

هذه فتحة تسمح بإدخال الأسلاك. قطرها مُحسّن عادةً لمجموعة محددة من أقطار الأسلاك (مثل 22-14 AWG)، وتتميز بطرف توجيه لتسهيل إدخال الأسلاك.

تم تصنيع التجويف من مادة عازلة عالية القوة ومقاومة للهب (مثل النايلون PA66) لضمان السلامة الكهربائية.

ورقة الربيع

المواد: مصنوعة عادة من الفولاذ المقاوم للصدأ عالي الجودة مع مرونة ممتازة ومقاومة للتعب، مثل 1Cr18Ni9 (الفولاذ المقاوم للصدأ 304).

الشكل: الشكل الأكثر شيوعًا هو صفيحة فولاذية زنبركية على شكل حرف V. هذا الهيكل على شكل حرف V هو مفتاح توفير قوة تثبيت ثابتة وقوية.

الموضع: يتم ضغط ورقة الزنبرك مسبقًا بين الموصل الداخلي والقشرة، في حالة مشدودة.

فتحة التشغيل/فتحة إعادة الضبط

إنها فتحة صغيرة ولكنها بالغة الأهمية، وتقع عادةً مباشرة فوق تجويف الأسلاك أو على جانبه.

إنها قناة تستخدم لإدخال أداة تشغيل متخصصة (عادةً مفك براغي مستقيم قياسي) لفتح الزنبرك.

موصل

هذا هو جوهر نقل التيار، وعادة ما يكون مصنوعًا من النحاس أو البرونز الفسفوري، مع سطح مطلي بالقصدير أو النيكل لتعزيز مقاومة التآكل والتوصيل.

يتم توصيل أحد طرفيه بورقة الزنبرك، ويتم توصيل الطرف الآخر بقاعدة الدبوس للتوصيل وفصله.

القطب:

2. الموادلكتلة طرفية قابلة للتوصيل

3.الكهربائيةلكتلة طرفية قابلة للتوصيل

4. ميكانيكيةلكتلة طرفية قابلة للتوصيل

تكمن براعة هذا الجهاز في عمله الميكانيكي البسيط والفعال.

عملية التوصيل:

التحضير: قم بإزالة حوالي 9-11 ملم من العزل من السلك (يرجى الرجوع إلى دليل المنتج لمعرفة الطول المحدد)، مما يكشف عن الموصل النظيف.

فتح الزنبرك: أدخل مفك براغي مستقيمًا بالحجم المناسب رأسيًا في فتحة التشغيل، وادفعه بقوة حتى نهايته. عند هذه النقطة، سيدفع الطرف السفلي للمفك الذراع السفلي للوحة الزنبرك على شكل حرف V، مما يفصلها عن الموصل، ويشكل قناة إدخال للسلك.

إدخال السلك: مع إبقاء الزنبرك في حالة مفتوحة، قم بإدخال السلك المُجهز بالكامل عبر مدخل السلك.

سحب الأداة: اسحب مفك البراغي ببطء وبشكل مستقيم. أثناء السحب، سترتد شفرة الزنبرك على شكل حرف V بسرعة بفضل مرونتها الذاتية، ضاغطةً حافتها الحادة بقوة على موصل النحاس المكشوف.

الإنجاز: يضمن الضغط الهائل والمستمر الذي يولده الزنبرك اتصالاً كهربائيًا منخفض المقاومة وموثوقًا للغاية.

عملية إزالة الغرز:

عملية إزالة الأسلاك هي نفس عملية توصيل الأسلاك تمامًا: أدخل الأداة -> يفتح الزنبرك -> يتم تحرير السلك -> اسحب السلك -> اسحب الأداة

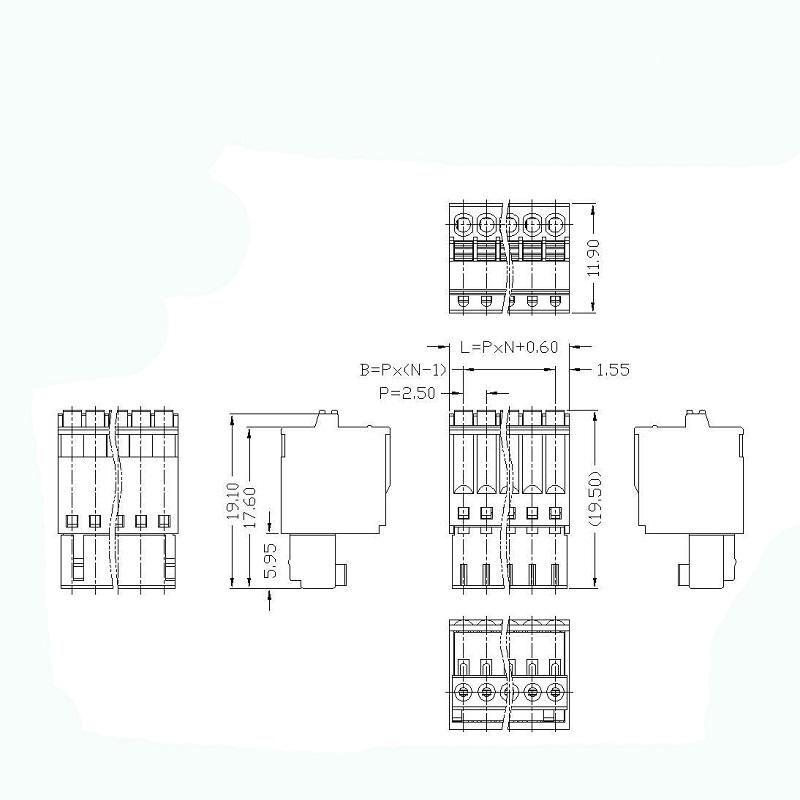

5.الأبعاد

بالمقارنة مع توصيلات البراغي التقليدية، توفر طريقة التوصيل هذه مزايا كبيرة:

كفاءة توصيل عالية للغاية: لا حاجة لتدوير البراغي، حيث تتم عملية التوصيل والفصل بسرعة كبيرة، مما يوفر ما يصل إلى 70% من وقت التوصيل، مما يجعله مناسبًا بشكل خاص للتوصيل والصيانة بشكل دفعات.

مقاومة ممتازة للاهتزازات، ولا تحتاج إلى صيانة: يُعوّض الضغط المستمر للزنبرك تشوه الأسلاك وارتخائها الناتج عن الاهتزاز والتمدد الحراري والانكماش، مما يضمن عدم ارتخاء نقاط التوصيل بمرور الوقت. وهو مناسب تمامًا لبيئات الاهتزاز، مثل النقل بالسكك الحديدية والآلات الثقيلة.

دعم مثالي للخيوط الرفيعة المتعددة:

لا يوجد "تأثير المسمار": عند الشد، قد تتسبب توصيلات المسمار في قطع بعض الأسلاك الرفيعة في السلك متعدد الخيوط، مما يؤدي إلى تقليل مساحة التلامس وارتفاع درجة الحرارة الموضعية.

ضغط السطح: تمارس ورقة الزنبرك ضغطًا واسعًا وموحدًا، مما يمكنه من تثبيت جميع الأسلاك النحاسية معًا بقوة دون إتلاف الموصلات وتشكيل منطقة اتصال أكبر.

منع التشغيل الخاطئ والموثوقية العالية:

طالما تم استخدام الأداة الصحيحة وإدخالها حتى النهاية، ستكون جودة الأسلاك متسقة وموثوقة، مما يقلل من المشاكل الناجمة عن عزم الدوران غير المتسق الذي يطبقه المشغلون (شد أو فك البراغي كثيرًا).

تم قفل السلك بشكل آمن ولا يمكن تحريره إلا باستخدام أداة متخصصة، وبالتالي منع الانفصال العرضي.

ملحوظات:

من الضروري استخدام الأداة المناسبة: يُنصح باستخدام مفك براغي مستقيم من الشركة المصنعة أو مفك براغي قياسي، بعرض شفرة يبلغ عادةً 2.5 مم أو 3.0 مم. قد يؤدي استخدام أداة غير مناسبة (مثل سكين أو ملقط) إلى إتلاف فتحة التشغيل والزنبرك.

يجب إدخال السلك حتى النهاية: تأكد من أن عزل السلك خارج تجويف الأسلاك، وأن الموصل العاري تم إدخاله بالكامل حتى النهاية، مما يجعله على اتصال بالجسم الموصل الداخلي.

مطابقة قياس الأسلاك: التزم بدقة بنطاق مواصفات الأسلاك الذي يدعمه الجهاز. الأسلاك الرفيعة جدًا أو السميكة جدًا ستؤثر على موثوقية التوصيل.

6. المزايا

☑ يتكيف مع المقابس متعددة الأنواع، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات المفاتيح
☑ طريقة التثبيت العالمية، مناسبة لمختلف المواقف

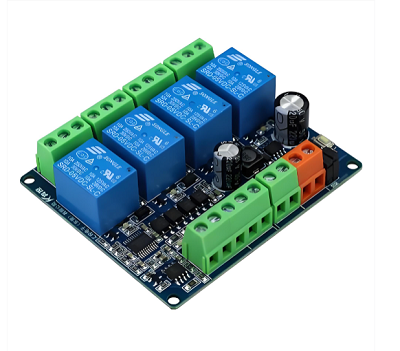

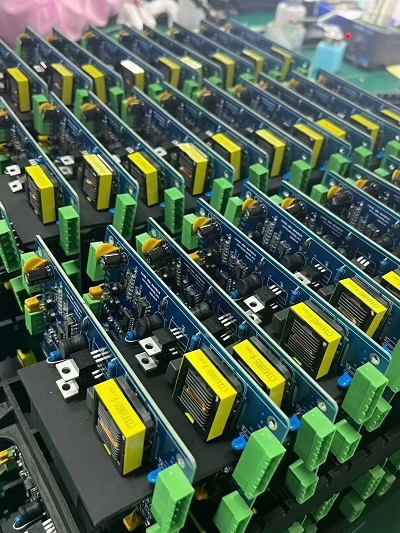

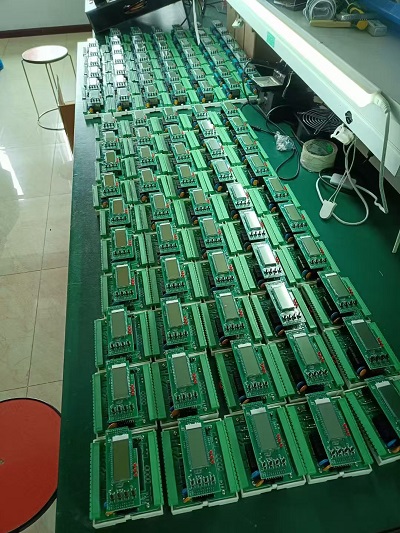

7.التطبيقلكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد الطاقة ثلاثي الطور 3. جهاز حماية الكمبيوتر الصغير 4. المعدات الكهربائية

5. معدات الأتمتة 6. معدات الأمن 7. معدات إنترنت الأشياء

8.الحزمةلكتلة طرفية قابلة للتوصيل

نحن نختار مواد التغليف عالية الجودة والآمنة للتأكد من أن طلبك لن يتضرر أثناء التسليم.

هذه الشروط التجارية مقبولة: EXW،FOB،CFR،CIF.
