H2EDGRH-2.5 لوحة دوائر مطبوعة (PCB) - كتل طرفية

H2EDGRH-2.5 لوحة دوائر مطبوعة (PCB) - كتل طرفية

اتصال عالي الكثافة: يوفر الهيكل ذو الصف المزدوج عددًا كبيرًا من نقاط الاتصال في مساحة محدودة.

اتصال مستقر: بعد إدخاله في مقعد الأم، يتم تثبيته بواسطة مشابك أو احتكاك، ويكون الاتصال قويًا وقادرًا على مقاومة بعض الاهتزازات والشد.

التصميم المعياري: يسهل التصميم المعياري وإنتاج لوحات الدوائر المطبوعة، مما يسهل التجميع والاختبار والصيانة.

إرشادات جيدة: عادةً ما يكون مقعد الأم مصممًا بشكل يمنع الإدخال العكسي.

التوصيل الأفقي: يوفر تصميم الدبوس المنحني مساحة رأسية فوق لوحة الدوائر المطبوعة، مما يجعله مثاليًا للتوصيلات المتوازية أو الهياكل المكدسة.

سيناريوهات التطبيق النموذجية

يُستخدم هذا النوع من المحطات الطرفية على نطاق واسع في مختلف الأجهزة الإلكترونية ومجالات التحكم الصناعي نظرًا لموثوقيته وسهولة استخدامه:

التحكم الصناعي: وحدة التحكم المنطقية القابلة للبرمجة (PLC)، محركات المؤازرة، وحدات الإدخال/الإخراج.

مصدر الطاقة: واجهات الإدخال/الإخراج لمصدر الطاقة ذي الوضع التبديل وUPS مع انقطاعات الطاقة المختلفة.

معدات الاتصالات: وصلات اللوحة داخل أجهزة التوجيه والمحولات.

الأجهزة: بطاقات جمع البيانات، ومعدات الاختبار والقياس.

1. النوع والقطب

النوع: كتلة طرفية لولبية قابلة للتوصيل على لوحة الدوائر المطبوعة

القطب:

2. الموادلكتلة طرفية قابلة للتوصيل

3. الكهرباءلكتلة طرفية قابلة للتوصيل

4. الآلية الميكانيكية لكتلة التوصيل الطرفية القابلة للتوصيل

كيفية استخدام المكونات ومطابقتها

اللحام: أدخل دبابيس اللحام الخاصة بأطراف الدبابيس المنحنية في الثقوب المقابلة الموجودة على لوحة الدوائر المطبوعة، ثم قم بتثبيتها على اللوحة من خلال اللحام الموجي أو اللحام اليدوي.

التوصيل: اختر مقبسًا أنثويًا مزدوج الصفوف (مقبس ذو غلاف مطاطي) بمسافة 2.5 مم بين الصفوف. قم بتثبيت أحد طرفي المقبس الأنثوي على السلك بالضغط أو اللحام، ثم قم بمحاذاته مباشرةً وأدخله في طرف الدبوس المنحني. إذا سمعت صوت "طقطقة" أو شعرت بثبات، فهذا يعني أن التوصيل قد تم بنجاح.

5. الأبعاد

6. المزايا

☑ يتكيف مع أنواع متعددة من المقابس، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات إدخال البيانات
☑ طريقة تركيب عالمية، مناسبة لمختلف الحالات

الأجهزة المنزلية والإلكترونيات الاستهلاكية: الاتصال بين لوحة التحكم ولوحة العرض أو المستشعر لبعض الأجهزة المنزلية الكبيرة.

موصل طرفي مزدوج الصفوف ذو دبابيس منحنية بمسافة 2.5 مم هو موصل توصيل أسلاك لوحات الدوائر المطبوعة (PCB) صغير الحجم وموثوق. تتميز هذه الموصلات بمسافة 2.5 مم بين الدبابيس وتصميمها ذي الصفين المنحنيين، مما يجعلها عنصرًا أساسيًا في الأجهزة الإلكترونية التي تتطلب توصيلات أفقية عالية الكثافة. عند اختيار هذا الموصل، بالإضافة إلى المسافة وعدد الصفوف، يجب مراعاة معايير أخرى مثل عدد الصفوف (مثل 2 × N، حيث يمثل N عدد الدبابيس في كل صف)، والعدد الإجمالي للدبابيس، وقيمة التيار المقنن، ودرجة حرارة التشغيل.

7. العبوة لكتلة طرفية قابلة للتوصيل

نختار مواد تغليف عالية الجودة وآمنة لضمان عدم تلف طلبك أثناء التوصيل.

هذه الشروط التجارية مقبولة: EXW، FOB، CFR، CIF.

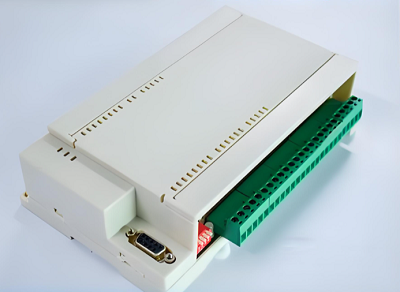

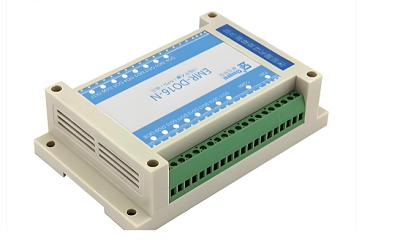

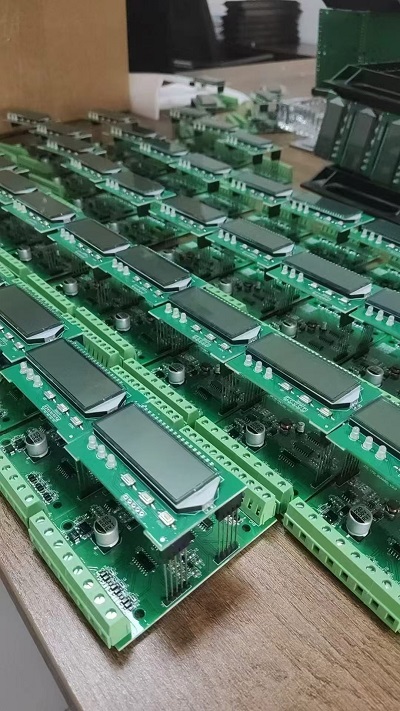

8. التطبيق لكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد طاقة ثلاثي الأطوار 3. جهاز حماية الحاسوب الصغير 4. المعدات الكهربائية

5. معدات التشغيل الآلي 6. معدات الأمن 7. معدات إنترنت الأشياء

9. أسئلة وأجوبة حول كتلة المحطات الطرفية

س1: ما هي المزايا العملية لكتل ​​طرفية الدبابيس المنحنية ذات الصفين 2.54 مم؟

أ: تعمل أطراف التوصيل ذات الصفين المنحنية على زيادة كثافة التوصيل بشكل كبير في مساحة لوحة الدوائر المطبوعة المحدودة. بالمقارنة مع النماذج ذات الصف الواحد، فإنها تضاعف نقاط التوصيل في نفس المساحة. يتناسب تصميم الأطراف المنحنية تمامًا مع التركيب الجانبي، ويتجنب تداخل الارتفاع داخل خزائن التحكم الصغيرة، وهي مشكلة شائعة في تصميمات الأطراف الرأسية.

س2: هل تعتبر الدبابيس المنحنية ذات الصفين بقطر 2.54 مم موثوقة للاستخدام الصناعي طويل الأمد؟

ج: نعم، إنها توفر أداءً صناعيًا مستقرًا. تتميز الدبابيس المنحنية عالية الجودة بهياكل تثبيت مُسننة ومثبتة بمسامير برشام. هذا يمنع ارتخاء الدبابيس أثناء اللحام الموجي أو اهتزاز المعدات لفترات طويلة. في اختبارات ضبط الخزائن الفعلية، تُظهر كتل الدبابيس المنحنية ثنائية الصفوف المصنعة بدقة جودة لحام متسقة ومعدلات فشل منخفضة.

س3: هل يؤثر تصميم الدبابيس المنحنية ذات الصفين 2.54 مم على السلامة الكهربائية والمسافة الآمنة؟

ج: لا، إذا تم تصنيعها بمسافة تباعد قياسية تبلغ 2.54 مم. تحافظ أطراف التوصيل الاحترافية ثنائية الصفوف على مسافة الزحف وفجوات العزل المطلوبة. يمنع هيكل الحاجز الداخلي التداخل والدوائر القصيرة. حتى مع الأسلاك الكثيفة، فإنها تفي بمتطلبات السلامة الصناعية العادية للجهد المنخفض.

س4: هل يمكن أن تجتاز كتل طرفية ذات صفين من الدبابيس المنحنية بقياس 2.54 مم عملية اللحام الموجي القياسي؟

ج: بالتأكيد. تستخدم الطرازات الصناعية غلافًا من مادة PA66 المقاومة للحرارة العالية ودبابيس نحاسية مطلية بالقصدير. وهي تدعم عمليات اللحام الموجي التقليدية. يضمن التصميم الموحد ذو التسطح المتساوي لحامًا متجانسًا على صفين، مما يقلل من مشاكل اللحام الفارغ أو اللحام البارد أثناء الإنتاج بكميات كبيرة.

س5: ما هي السيناريوهات المثالية لكتل ​​طرفية ذات صفين منحنيين بقطر 2.54 مم؟

ج: تُعدّ هذه الموصلات مثاليةً للوحات التحكم الصناعية ذات المساحة المحدودة، وأجهزة إنترنت الأشياء، ووحدات التحكم المنطقية القابلة للبرمجة المصغّرة. يُناسب تصميمها ذو الدبابيس المنحنية والمخرج الجانبي التركيبات الضيقة في الخزائن حيث تتداخل الدبابيس الرأسية العلوية مع الهيكل. يستخدمها المهندسون عادةً لتحسين توصيلات اللوحة المدمجة وتوفير مساحة تصميم لوحة الدوائر المطبوعة.
