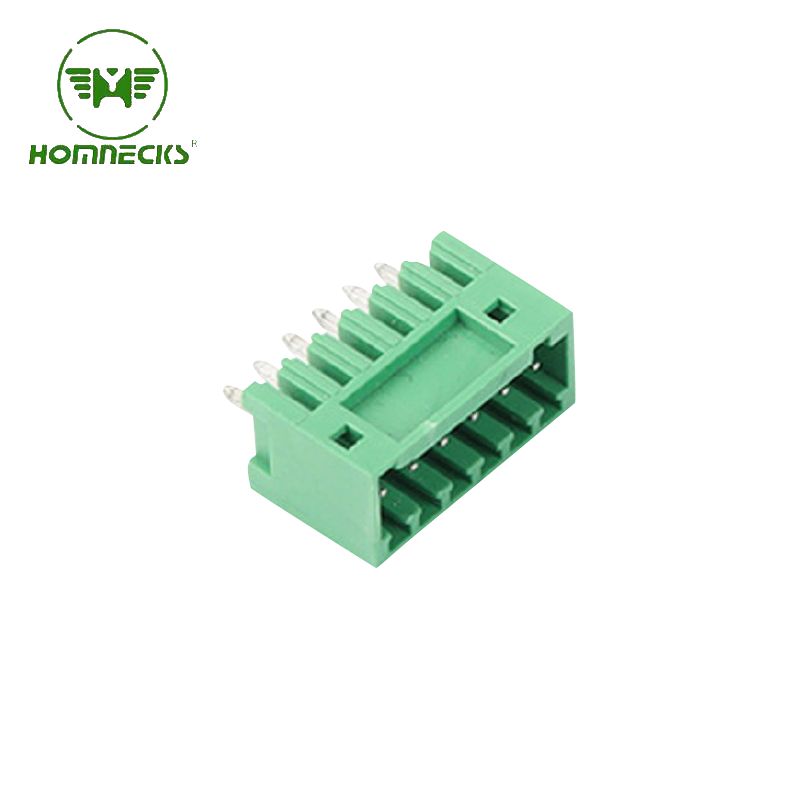

موصل ذكر للوحة الدوائر المطبوعة مقاس 2.54 مم

موصل ذكر للوحة الدوائر المطبوعة مقاس 2.54 مم

كما يوحي الاسم، يشير الدبوس المستقيم إلى جزء الدبوس المتصل بلوحة PCB والذي يكون مستقيمًا وعموديًا على جسم الطرف ومستوى لوحة PCB.

1. النوع والقطب

النوع: كتلة طرفية لولبية قابلة للتوصيل بلوحة الدوائر المطبوعة

القطب:

1. هيكل التصميم والمواد

الشكل: عادة ما تكون عبارة عن دبابيس أسطوانية أو مربعة تبرز عموديًا من أسفل جسم العزل الطرفي.

المواد: يتم تشكيلها بشكل متكامل مع الموصل الطرفي، وعادةً ما تكون:

النحاس الأصفر: قوة جيدة وموصلية، وفعالية عالية من حيث التكلفة.

الطلاء الكهربائي: لتعزيز قابلية اللحام، ومنع الأكسدة، وتحسين مقاومة التآكل، عادة ما يتم إخضاع سطح الدبابيس المستقيمة لمعالجة الطلاء الكهربائي.

طلاء القصدير: الاختيار الأكثر شيوعًا، منخفض التكلفة، قابلية اللحام جيدة.

2. الخصائص الهيكلية الميكانيكية

التثبيت بالتجعيد/البرشام: لا يُدخل دبوس مستقيم ببساطة في الهيكل البلاستيكي للطرف. عادةً ما يكون طرفه مزودًا بهيكل شوكة أو نتوء أو برشام. أثناء عملية حقن أو تجميع الطرف، يملأ البلاستيك هذا الهيكل أو يلتف حوله، مشكلًا وصلة ميكانيكية قوية للغاية تمنع سحب الدبوس من الهيكل.

التسطح: في كتل الوصلات متعددة المواضع، يجب أن تكون قواعد جميع الدبابيس المستقيمة على نفس المستوى المطلق. تُعرف هذه الخاصية بالتسطح. يضمن التسطح العالي إمكانية اتصال جميع الدبابيس جيدًا بألواح لوحة الدوائر المطبوعة في آنٍ واحد، وهو أمرٌ أساسيٌّ لتحقيق لحام عالي الجودة.

2. الموادلكتلة طرفية قابلة للتوصيل

هذه هي المنطقة الأساسية حيث يشكل الطرف الطرفي المستقيم اتصالات كهربائية وميكانيكية مع لوحة الدائرة.

1. التنسيق بين الدبابيس والوسادات

وسادات لوحة الدوائر المطبوعة: صُممت لوحات الدوائر المطبوعة بلوحات ذات ثقوب متصلة بدبابيس التوصيل. قطر الثقب أكبر قليلاً من قطر الدبوس، مما يسمح بمرور اللحام عبر الخاصية الشعرية.

مطابقة قطر الدبوس مع قطر الثقب: يُعد هذا عاملاً تصميمياً أساسياً. عادةً ما يكون قطر الثقب أكبر من قطر الدبوس بمقدار 0.2-0.4 مم. على سبيل المثال، يُطابق دبوس بقطر 0.64 مم مع ثقب في لوحة الدوائر المطبوعة بقطر يتراوح بين 0.9-1.0 مم تقريباً.

2. عملية اللحام

يتم لحام المحطات ذات الدبوس المستقيم بشكل أساسي باستخدام تقنية الفتحة العابرة.

لحام الموجة:

الإضافة: أدخل الدبوس المستقيم للطرف في الفتحة المقابلة على لوحة الدوائر المطبوعة.

التدفق: يمر الجزء السفلي من لوحة الدوائر المطبوعة عبر منطقة رش التدفق لإزالة الأكاسيد وتعزيز قابلية اللحام.

التسخين المسبق: يدخل PCB إلى منطقة التسخين المسبق لمنع الصدمات الحرارية عند ملامسته للحام المنصهر.

اللحام: يتعرض السطح السفلي للوحة الدوائر المطبوعة لموجة من اللحام المنصهر، تُرفع بواسطة مضخة. يُسحب اللحام إلى الفتحة الموصلة بفعل الخاصية الشعرية، مُشكلاً وصلة لحام كاملة بين السلك والوسادة.

التبريد: تشكيل اتصال كهربائي وميكانيكي قوي.

اللحام اليدوي:

مناسب للإنتاج بكميات صغيرة، أو للإصلاح، أو للاستبدال. استخدم مكواة لحام وسلك لحام للحام كل وصلة على حدة.

3. شكل وصلة اللحام ومتطلباتها

يجب أن يتمتع المفصل اللحامي عالي الجودة بالخصائص التالية:

الملء الكامل: يجب أن يملأ اللحام 100% من الفتحة الممتدة ويشكل هلالًا مخروطيًا صغيرًا على السطح السفلي للوحة الدوائر المطبوعة.

زاوية اتصال جيدة: يجب أن تكون زاوية الاتصال بين اللحام والرصاص والوسادة ناعمة ومستديرة، مما يشير إلى البلل الجيد.

لامع وناعم: يجب أن يكون سطح المفصل اللحام لامعًا وخاليًا من النتوءات وبدون مسام.

3.الكهربائية لكتلة طرفية قابلة للتوصيل

4. ميكانيكيةلكتلة طرفية قابلة للتوصيل

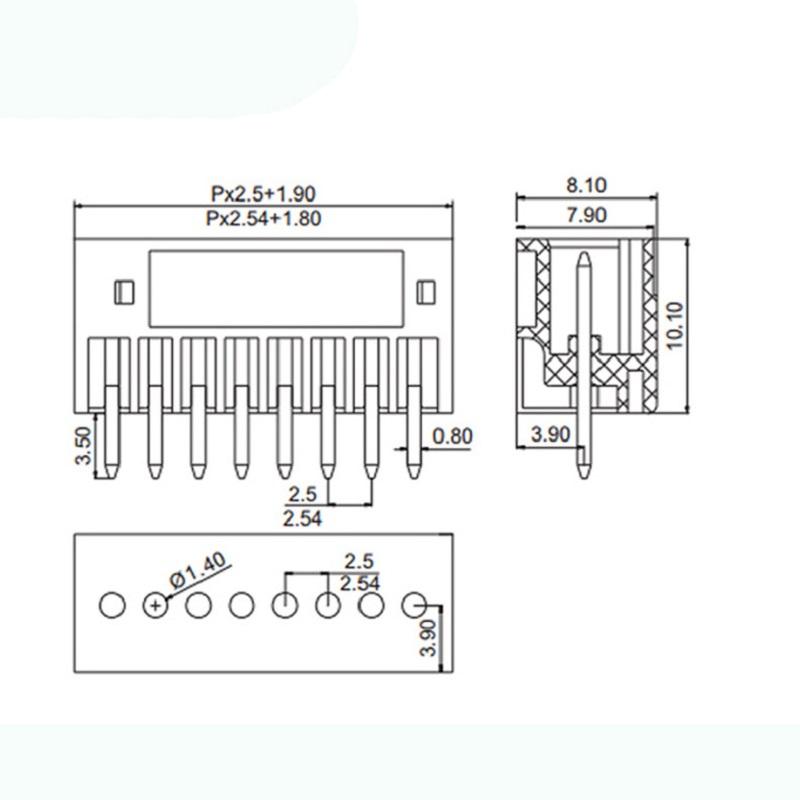

5.الأبعاد

6. المزايا

☑ يتكيف مع المقابس متعددة الأنواع، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات المفاتيح
☑ طريقة التثبيت العالمية، مناسبة لمختلف المواقف

ميزة:

قوة ميكانيكية عالية جدًا: يوفر اللحام عبر الثقوب قوة ميكانيكية أعلى بكثير من تقنية التركيب السطحي (SMT). تتحمل المحطات الطرفية نفسها قوى إدخال وإخراج أكبر، بالإضافة إلى الضغط الجانبي للأسلاك، مما يقلل من احتمالية انفصالها عن لوحة الدوائر المطبوعة.

اتصال موثوق به: يشكل اللحام اتصالاً شاملاً داخل الفتحة العابرة، مع مساحة اتصال كبيرة، مما يوفر اتصالاً كهربائيًا مستقرًا للغاية ومقاومة قوية لتأثير التيار.

سهولة الكشف والإصلاح: تُرى وصلات اللحام بالعين المجردة، مما يُسهّل فحص الجودة. يُمكن استخدام أدوات مثل أجهزة شفط القصدير لتفكيكها واستبدالها بسهولة نسبية.

الفعالية من حيث التكلفة: أصبحت تقنية الثقب المباشر ناضجة، وتتميز بعملية إنتاج بسيطة، كما أنها لا تزال توفر مزايا التكلفة في التطبيقات ذات الحجم الكبير.

اعتبارات التصميم والتطبيق:

مساحة PCB المشغولة: تتطلب الثقوب الممتدة السُمك الكامل للوحة PCB، وتشغل منصات اللحام مساحة للأسلاك الموجودة في الطبقة السفلية، مما يجعلها أقل كفاءة في استخدام المساحة من أجهزة SMT.

لا يمكن استخدامها للتجميع عالي الكثافة: في الأجهزة الإلكترونية الحديثة المدمجة للغاية، يعتبر الملعب 2.54 مم في حد ذاته كبيرًا نسبيًا، وتحد عملية THT من كثافة الأسلاك.

إجهاد اللحام: أثناء عملية اللحام الموجي، قد تُسبب درجات الحرارة المرتفعة إجهادًا حراريًا على الهيكل البلاستيكي للأطراف. من الضروري اختيار مواد مقاومة لدرجات الحرارة العالية، مثل UL94 V-0 من فئة PA66.

تشابه الدبوس: كما ذكرنا سابقًا، يمكن أن يؤدي تشابه الدبوس الضعيف إلى عيوب في اللحام أو دوائر مفتوحة، مما يجعله نقطة مراقبة جودة حرجة في الإنتاج.

7.التطبيقلكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد الطاقة ثلاثي الطور 3. جهاز حماية الكمبيوتر الصغير 4. المعدات الكهربائية

5. معدات الأتمتة 6. معدات الأمن 7. معدات إنترنت الأشياء

8.الحزمةلكتلة طرفية قابلة للتوصيل

نحن نختار مواد التغليف عالية الجودة والآمنة للتأكد من أن طلبك لن يتضرر أثناء التسليم.

هذه الشروط التجارية مقبولة: EXW،FOB،CFR،CIF.
