H2EDGCR-2.5 كتلة طرفية قابلة للتوصيل رأس الدبوس الأيمن

H2EDGCR-2.5 كتلة طرفية قابلة للتوصيل رأس الدبوس الأيمن

الجزء المستخدم في اللحام بلوحة الدائرة وإقامة الاتصال الكهربائي.

رأس الدبوس الأيمن يشير إلى جزء إدخال الدبوس الذي ليس مستقيمًا، ولكن تم ثنيه وتشكيله بزاوية محددة (عادةً 90 درجة).

1. النوع والقطب

النوع: كتلة طرفية لولبية قابلة للتوصيل بلوحة الدوائر المطبوعة

تصميم الإبرة المنحنية ليس عشوائيًا؛ فهو يهدف في المقام الأول إلى معالجة مسائل المساحة والتجميع. ومن مزاياها الأساسية:

تحقيق التثبيت الأفقي

طرف التوصيل المستقيم: بعد اللحام، يكون الطرف عموديًا على لوحة الدائرة. هذا يعني أن جميع الأسلاك مُمَدَّة رأسيًا من أعلى لوحة الدائرة، وتشغل مساحة رأسية كبيرة.

طرف دبوس مُثني: بعد اللحام، وبفضل انحناء الدبوس بزاوية 90 درجة، يكون جسم الطرف موازيًا للوحة الدائرة. يمكن إدخال الأسلاك أفقيًا، مما يوفر مساحة رأسية (ارتفاعًا) كبيرة داخل الجهاز. هذا أمر بالغ الأهمية للأجهزة الصغيرة ذات ارتفاع الهيكل المحدود.

توفير تخفيف الضغط

عندما يتم إدخال السلك أفقيًا، إذا تعرض للسحب أو الاهتزاز، فإن القوة ستؤثر بشكل مباشر على الجسم الرئيسي للطرف ومفصل اللحام.

يعمل شكل "L" لدبوس الانحناء نفسه كحاجز، قادر على تحمل وتوزيع هذه الضغوط بشكل أفضل، مما يقلل من الضرر المباشر لمفاصل اللحام وبالتالي تعزيز الموثوقية الميكانيكية للاتصال.

سهلة التوصيل والصيانة

الأسلاك المرتبة أفقيًا أنيقة للغاية، مما يُسهّل توصيلها وتحديدها وفحصها. في بيئة الأسلاك الكثيفة، يكون الوصول إلى الأسلاك من الجانب أسهل بكثير من الوصول إليها من الأعلى.

أثناء الصيانة، يمكن للفنيين الوصول بسهولة إلى أجزاء التوصيل والفصل وتشغيلها دون أن تعوقهم الكابلات الكثيفة أعلاه.

قطع لوحة متوافقة

في العديد من التصاميم، تُركّب كتل طرفية عند فتحة لوحة المعدات، مما يسمح للمستخدمين بتوصيل الأسلاك من الخارج. يتيح تصميم الدبوس المنحني تثبيت كتلة الطرفية بالكامل بشكل مسطح داخل اللوحة، بينما تُلحم دبابيس الإدخال بلوحة الدائرة الداخلية من خلال ثقوب في اللوحة. تُعد هذه طريقة تركيب قياسية وعملية للغاية.

القطب:

2. الموادلكتلة طرفية قابلة للتوصيل

3.الكهربائيةلكتلة طرفية قابلة للتوصيل

4. ميكانيكيةلكتلة طرفية قابلة للتوصيل

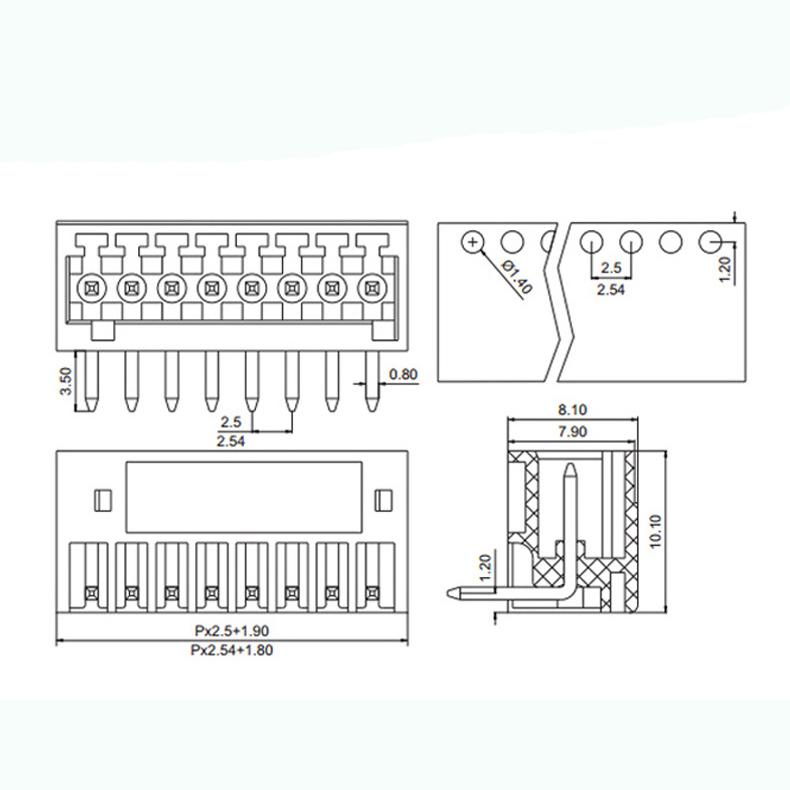

5.الأبعاد

زاوية

الانحناء الأكثر شيوعًا هو الانحناء بزاوية قائمة 90 درجة، وهو أيضًا الشكل الافتراضي لـ "إبرة الانحناء".

هناك تصميمات من زوايا أخرى أيضًا، ولكن زاوية 90 درجة هي المعيار الصناعي والخيار الأكثر استخدامًا.

المواد والطلاء

المواد الأساسية: تتوافق عادةً مع جسم الطرف، وهي مصنوعة من سبائك النحاس مثل النحاس الأصفر والبرونز الفسفوري، والتي تتمتع بقدرة توصيل عالية، لضمان قدرة جيدة على حمل التيار والمرونة.

الطلاء الكهربائي: عادةً ما يكون لجزء الإبرة المنحنية نفس طبقة الطلاء الكهربائي لقاعدة الإبرة، ويُعدّ طلاء القصدير الأكثر شيوعًا. يوفر طلاء القصدير قابلية لحام ممتازة، ويمنع أكسدة ركيزة النحاس، ويتمتع بدرجة معينة من مقاومة التآكل. في بعض التطبيقات الأكثر تطلبًا، يمكن استخدام الطلاء الذهبي لتحقيق مقاومة ممتازة للتآكل ومقاومة تلامس مستقرة.

عملية التشكيل

تُشكَّل الإبرة المنحنية في خطوة واحدة من خلال عملية ختم وثني دقيقة. يتطلب هذا أن تتمتع المادة المعدنية بمرونة عالية لتجنب التشققات أو تركيز الإجهاد عند الانحناء.

بعد تشكيل الدبوس المنحني عالي الجودة، يجب أن يكون الانحناء سلسًا وخاليًا من النتوءات، بزوايا دقيقة، لضمان المحاذاة عند إدخاله في المقبس والتوازي أثناء اللحام.

نوع ساق اللحام

نوع الثقب: صُمم طرف الدبوس المثني ليمر عبر ثقب في لوحة الدوائر المطبوعة، ثم يُثبّت باللحام الموجي أو اليدوي. تُعد هذه الطريقة الأكثر أمانًا.

نوع رقعة SMT (تقنية التركيب السطحي): على الرغم من قلة شيوعها، تتوفر أيضًا دبابيس منحنية مصممة للتركيب السطحي، حيث توجد وسادات لحام أسفل الجزء المنحني، متصلة بلوحة الدوائر المطبوعة بتقنية اللحام بالصهر. يتطلب هذا التصميم قوة وصلابة أعلى للطرف نفسه ومتطلبات أعلى لعملية اللحام.

6. المزايا

☑ يتكيف مع المقابس متعددة الأنواع، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات المفاتيح
☑ طريقة التثبيت العالمية، مناسبة لمختلف المواقف

ملخص

يُعدّ قسم الدبوس المنحني في كتلة طرف التوصيل بمسافة 2.5 مم تصميمًا هندسيًا مبتكرًا وعمليًا. فمن خلال انحناء بسيط بزاوية 90 درجة، يُعالج ببراعة ثلاث قضايا جوهرية: تصميم المساحة الداخلية للأجهزة الإلكترونية، وسهولة توصيل الأسلاك، وموثوقية التوصيل. عند الاختيار، بالإضافة إلى مراعاة المعايير الكهربائية مثل التيار والجهد، ينبغي أيضًا مراعاة جودة صب الدبوس المنحني، وعملية الطلاء، وتوافقه مع وسادات لوحات الدوائر المطبوعة. هذه جميعها تفاصيل أساسية تضمن استقرار المنتج النهائي.

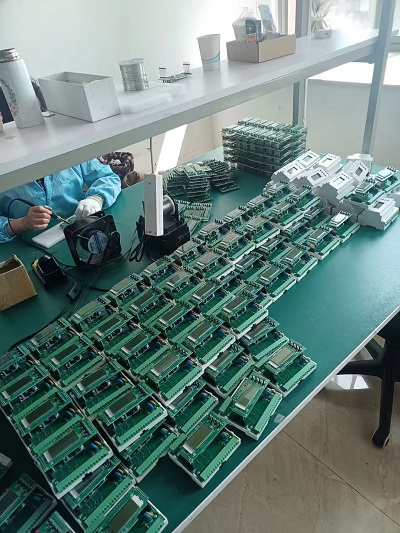

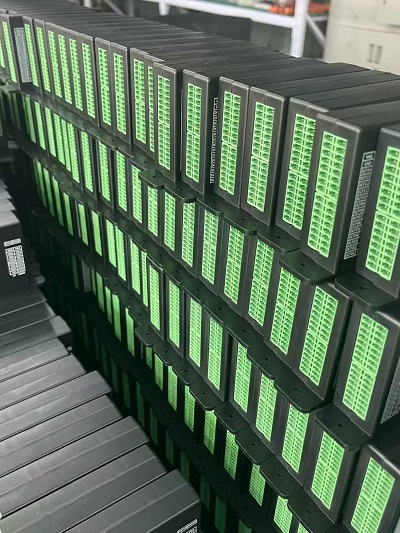

7.التطبيقلكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد الطاقة ثلاثي الطور 3. جهاز حماية الكمبيوتر الصغير 4. المعدات الكهربائية

5. معدات الأتمتة 6. معدات الأمن 7. معدات إنترنت الأشياء

تُستخدم كتل المحطات الطرفية ذات الدبوس المنحني بقطر 2.5 مم على نطاق واسع في العديد من الأجهزة الإلكترونية ذات المساحة المحدودة، مثل:

التحكم الصناعي: PLC، محول التردد، محرك المؤازرة.

معدات الاتصالات: أجهزة التوجيه، والمفاتيح، ووحدات المحطة الأساسية.

نظام الطاقة: عداد الكهرباء، مرحل الحماية.

الأجهزة والمقاييس: جامعات البيانات ومعدات الاختبار والقياس.

8.الحزمةلكتلة طرفية قابلة للتوصيل

نحن نختار مواد التغليف عالية الجودة والآمنة للتأكد من أن طلبك لن يتضرر أثناء التسليم.

هذه الشروط التجارية مقبولة: EXW،FOB،CFR،CIF.
