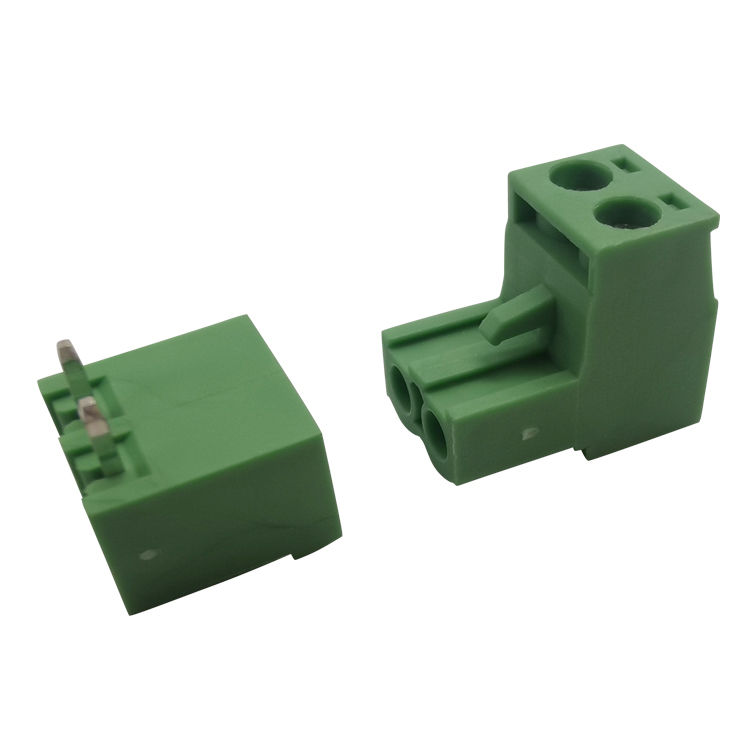

تعتبر الكتل الطرفية واحدة من المكونات الأساسية والأكثر أهمية في التوصيلات الكهربائية، والهدف الأساسي منها هو تحقيق توصيلات سلكية آمنة وموثوقة ومريحة.I. مبدأ التشغيل يمكن تلخيص المبدأ الأساسي لكتلة طرفية ذات 8 أقطاب على النحو التالي: من خلال هيكل ميكانيكي وموصل، فإنه ينشئ مسارًا كهربائيًا منخفض المقاومة وعالي الاستقرار بين الموصلات (مثل الأسلاك)، مع ضمان اتصال ميكانيكي ثابت ومنع الاتصال العرضي. يعتمد هذا المبدأ بشكل أساسي على النقاط الرئيسية التالية:التوصيل الكهربائي: يُشكّل الموصل الأساسي للطرف (عادةً النحاس أو سبيكة النحاس) المسار الرئيسي لتدفق التيار. تضمن موصليته الممتازة انخفاض استهلاك الطاقة وتوليد الحرارة.التثبيت الميكانيكي: يُمارَس ضغط تلامس كبير (قوة تثبيت) على السلك المُدخَل، وذلك باستخدام براغي أو نوابض أو أجهزة ميكانيكية أخرى. تخدم هذه القوة غرضين مهمين:تدمير طبقة الأكسيد: طبقة الأكسيد على سطح السلك غير موصلة للكهرباء. قوة تثبيت قوية قادرة على سحق هذه الطبقة الرقيقة، مما يُتيح تلامسًا حقيقيًا بين المعادن.الحفاظ على الاتصال: منع ارتخاء الأسلاك الناتج عن الاهتزاز أو التمدد الحراري والانكماش أو قوة السحب الخارجية، والحفاظ على مقاومة اتصال ثابتة. تقليل مقاومة التلامس: من الناحية المثالية، ينبغي أن يكون تدفق التيار من السلك إلى طرفه، ثم إلى الموصل التالي، سلسًا قدر الإمكان. يضمن التصميم الجيد وقوة التثبيت أن تكون المقاومة عند نقطة التلامس أقل بكثير من مقاومة السلك نفسه، مما يمنع هذه النقطة من أن تصبح "نقطة ساخنة".II. هيكل التصميم على الرغم من الأشكال المتنوعة لمحطات الأسلاك، إلا أن معظمها يتكون من ثلاثة مكونات أساسية:١. المواد الموصلة: عادةً ما تُستخدم معادن ذات موصلية عالية، مثل النحاس الأصفر، والبرونز الفسفوري، وسبائك النحاس. أحيانًا، تُطلى بالقصدير، أو النيكل، أو الفضة لتعزيز مقاومتها للتآكل، وتقليل مقاومة التلامس، وتحسين قابلية اللحام.الوظيفة: هذه هي القناة الأساسية لنقل التيار. صُممت لتتصل بشكل موثوق بالأسلاك، وتشكل واجهة كهربائية مع أطراف أو أجهزة مطابقة. ٢. مادة عازلة للغطاء الطرفي ذي الثمانية أوضاع: تُستخدم عادةً مواد بلاستيكية هندسية، مثل البولي أميد (PA66، النايلون)، والبولي كربونات (PC)، والبولي إيثيلين تيريفثالات (PET)، وغيرها. تتميز هذه المواد بعزل كهربائي جيد، ومتانة ميكانيكية، ومقاومة للهب (مثل UL94 V-0)، ومقاومة للحرارة. ٣. آلية التثبيت هي العنصر الأساسي للتمييز بين أنواع المحطات الطرفية. هناك بشكل رئيسي التصاميم التالية:أ) نوع اتصال المسمارالهيكل: عن طريق تدوير المسمار، يتم تحريك لوحة ضغط معدنية أو صمولة مخروطية لضغط السلك مباشرة. المزايا:يعتبر الاتصال ثابتًا، مع مساحة اتصال كبيرة وقدرة قوية على حمل التيار.مناسب لتوصيل الأسلاك أحادية الجديلة (الصلبة) والأسلاك متعددة الجدائل باستخدام أطراف الأسلاك.العيوب:قد يصبح فضفاضًا في بيئة اهتزازية، لذا يلزم إجراء فحص دوري وتثبيته.سرعة الاتصال بطيئة نسبيًا.بالنسبة للأسلاك الرفيعة المتعددة، إذا لم يتم استخدام أنف السلك، فقد يتم سحق بعض الأسلاك النحاسية وانكسارها أثناء الشد.ب) نوع اتصال الزنبرك (نوع زنبرك القفص/نوع زنبرك الضغط)الهيكل: استخدم زنبركًا مشدودًا مسبقًا على شكل حرف V أو أي شكل آخر. أدخل مفك براغي مستقيمًا في فتحة التشغيل لفتح الزنبرك. بعد إدخال السلك، اسحب المفك، وسيعود الزنبرك ضاغطًا السلك بقوة على الشريط الموصل الداخلي. المزايا:مقاومة الاهتزاز: يمكن للضغط المستمر للزنبرك أن يعوض عن الارتخاء الناتج عن التمدد الحراري والانكماش والاهتزاز، مما يجعله موثوقًا للغاية.توصيل سريع: لا حاجة إلى لف البراغي، مما يحسن كفاءة التوصيل بشكل كبير.مناسب للأسلاك متعددة الخيوط والأسلاك الرفيعة ذات الأغطية.العيوب:اعتماد كبير على الأدوات (يتطلب مفك براغي بحجم معين).تكون قدرة حمل التيار أقل بشكل عام قليلاً من قدرة توصيلات البراغي من نفس الحجم (ولكنها كافية في معظم الحالات).ج) اتصال مباشر بالمقبس الكهربائيالتركيب: هذا شكل مبسط من وصلات الزنبرك. عادةً ما يحتوي على ثقب صغير، يُدخل فيه سلك صلب مُجرّد وغير مُعالَج مباشرةً بقوة. تُثبّت آلية الزنبرك الداخلية السلك تلقائيًا. لتحرير السلك، اضغط على زر التحرير المجاور له. المزايا:إنه سريع ومريح للغاية، ويمكن تصنيع كتلة الطرفية ذات الـ 10 دبابيس دون الحاجة إلى أي أدوات.العيوب:وهذا ينطبق عادة على الموصلات الصلبة فقط.تعتبر القدرة على حمل التيار ونطاق قطر السلك محدودين.د) توصيل إزاحة العزلالهيكل: يوجد داخل الطرفية نقاط تلامس معدنية حادة على شكل حرف V. عند ضغط سلك غير مُجرّد بقوة في الموضع المحدد، تخترق نقاط التلامس الحادة العازل وتلامس الموصل المعدني الداخلي مباشرةً. المزايا:لا حاجة لتجريد الأسلاك، مما يوفر الوقت والجهد، ويتجنب المشاكل الناجمة عن طول تجريد الأسلاك غير المناسب.الاتصال سريع وموثوق.العيوب:هناك متطلبات صارمة لمواصفات الأسلاك وسمك العزل.يتم استخدامه بشكل شائع في تطبيقات تيار الإشارة مثل الاتصالات وشبكات البيانات (مثل موصلات RJ45) والأجهزة المنزلية.ثالثًا: الأنواع والتطبيقات الرئيسية وفقًا لسيناريوهات التطبيق، تأتي الكتل الطرفية بشكل أساسي في الأشكال التالية:كتلة طرفية للوحة الدوائر المطبوعة: ملحومة على لوحة دائرة مطبوعة، تستخدم لتوصيل الأسلاك الخارجية بلوحة الدائرة.كتل طرفية DIN-rail: يمكن تثبيتها على قضبان DIN القياسية وتُستخدم على نطاق واسع في خزائن التحكم الصناعية ولوحات التوزيع، مما يسهل التركيب والصيانة المعيارية.كتلة طرفية حاجزة:كتلة طرفية ذات 12 موضعًا مزودة بأقسام بلاستيكية، تُستخدم عادةً في تطبيقات الجهد العالي والتيار العالي مثل توزيع الطاقة، مما يمنع بشكل فعال حدوث دوائر قصيرة بين الأقطاب المختلفة.طرف المقبس: يستخدم لتوصيل الأجهزة التي تتطلب التوصيل والفصل المتكرر. رابعًا. اعتبارات التصميم والاختيار النقاط الرئيسية عند تصميم أو اختيار الكتل الطرفية، يجب مراعاة العوامل التالية:تصنيفات التيار والجهد: هذه هي المعلمات الأكثر أهمية، والتي يجب أن تلبي أو حتى تتجاوز الحد الأقصى للطلب على الدائرة، مع ترك هامش.نوع السلك ومواصفاته: هل هو سلك أحادي الجديلة أم متعدد الجدائل؟ ما هو قطر السلك (AWG أو مليمتر مربع)؟ هذا يُحدد آلية التثبيت المُختارة.الظروف البيئية: هل يتعرض المنتج لاهتزازات عالية، أو درجات حرارة عالية، أو رطوبة عالية، أو بيئات تآكلية؟ يؤثر ذلك على اختيار المواد (مثل بلاستيك الغلاف، وطبقات الطلاء) وطرق التوصيل (مثل وصلات الزنبرك لتحسين مقاومة الاهتزاز).شهادة السلامة: ما إذا كان من الضروري الامتثال لمعايير السلامة في مناطق محددة، مثل UL (الولايات المتحدة)، UL (كندا)، CE (أوروبا)، VDE (ألمانيا)، إلخ. عدد الأسلاك والمسافة بينها: كم عدد الأسلاك المطلوبة؟ هل المسافة بين الأطراف مطابقة لمتطلبات الخلوص الكهربائي ومسافة التسرب؟ ملخصبالرغم من كتل طرفية هي مكونات صغيرة، تُمثل "مفاصل" النظام الكهربائي. يعتمد مبدأ عملها على تثبيت ميكانيكي موثوق لتحقيق اتصال كهربائي منخفض المقاومة. يدور هيكلها التصميمي حول ثلاثة عناصر رئيسية: الموصلات، والأغلفة العازلة، وآليات التثبيت. لتلبية احتياجات التطبيقات المختلفة، تم تطوير تقنيات تثبيت متنوعة، مثل البراغي، والزنبركات، والإدخال المباشر، وإزاحة العزل. يُعدّ الاختيار والتركيب المناسبان أساسًا لضمان استقرار النظام الكهربائي بأكمله على المدى الطويل وتشغيله الآمن.
