موصل طرفي زنبركي H15EDGKD-3.5

موصل طرفي زنبركي H15EDGKD-3.5

استمتع بمتانة وعمر افتراضي لا مثيل لهما في حلول التوصيلات الكهربائية. انطلق نحو مستقبل الاتصال السلس مع موصلات طرفية بدون براغي للوحات الدوائر المطبوعة (PCB) بمسافة 3.5 مم. ارتقِ ببيئة عملك، وعزز كفاءة التشغيل، وأعد تعريف التميز في مجال التصنيع الكهربائي.

1. النوع والقطب

3.5: يشير إلى تباعد بين أطراف التوصيل يبلغ 3.5 مليمتر. هذه هي المسافة بين مركزي نقطتي توصيل متجاورتين. وهي تحدد حجم وكثافة الأسلاك في أطراف التوصيل، وتُعدّ من أهم المعايير البُعدية. يُمثل تباعد 3.5 مليمتر كثافة متوسطة، تُوازن بين الصغر والسلامة (مسافة زحف كافية).

بدون براغي: يشير إلى تقنية التوصيل. على عكس الأطراف التقليدية التي تتطلب مفك براغي للربط، فإنها تستخدم تقنية توصيل ضغط الزنبرك (يشار إليها عادةً باسم "توصيل الزنبرك بالضغط" أو "توصيل الضغط")، مما يسمح بالتوصيل بدون أدوات أو باستخدام مفك براغي صغير فقط كرافعة.

النوع: كتلة طرفية لولبية قابلة للتوصيل على لوحة الدوائر المطبوعة

القطب:

2. الموادلكتلة طرفية قابلة للتوصيل

ثالثًا: المزايا والخصائص الأساسية

بالمقارنة مع كتل التوصيل التقليدية من النوع اللولبي، فإن مزاياها بارزة للغاية:

سرعة توصيل الأسلاك فائقة السرعة: لا حاجة لشد البراغي؛ يتم قياس وقت توصيل سلك واحد بالثواني، مما يحسن بشكل كبير من كفاءة التوصيل ويوفر تكاليف العمالة.

مقاومة للاهتزاز ولا تحتاج إلى صيانة: يعوض الضغط المستمر للزنبرك تشوه السلك الناتج عن التغيرات الحرارية، ولن يرتخي في البيئات المهتزة، مما يضمن موثوقية عالية.

عملية بسيطة، لا حاجة للتحكم في عزم الدوران: تتجنب مشاكل ضعف الاتصال بسبب عدم كفاية عزم الدوران أو تلف الأسلاك بسبب عزم الدوران الزائد في أطراف التوصيل اللولبية، مما يضمن جودة اتصال متسقة.

يوفر الأدوات والمساحة: كل ما تحتاجه للتشغيل هو مفك براغي صغير، مما يغنيك عن حمل مفكات براغي بأحجام متعددة. كما أن تصميمه الصغير يوفر مساحة في خزانة التحكم.

التصميم القابل للتوصيل: عند تعطل الأجهزة الأمامية (مثل أجهزة الاستشعار والمشغلات)، يمكن فصل القابس بسرعة لاستبداله دون الحاجة إلى تفكيك الأسلاك الخلفية، مما يجعل الصيانة مريحة للغاية.

نطاق واسع من أحجام الأسلاك القابلة للتطبيق: عادةً، يمكن لطرف واحد استيعاب مجموعة من أقطار الأسلاك (على سبيل المثال، من 0.2 مم² إلى 2.5 مم²)، مما يقلل من تنوع المواد المطلوبة.

3. الكهرباءلكتلة طرفية قابلة للتوصيل

4. ميكانيكيلكتلة طرفية قابلة للتوصيل

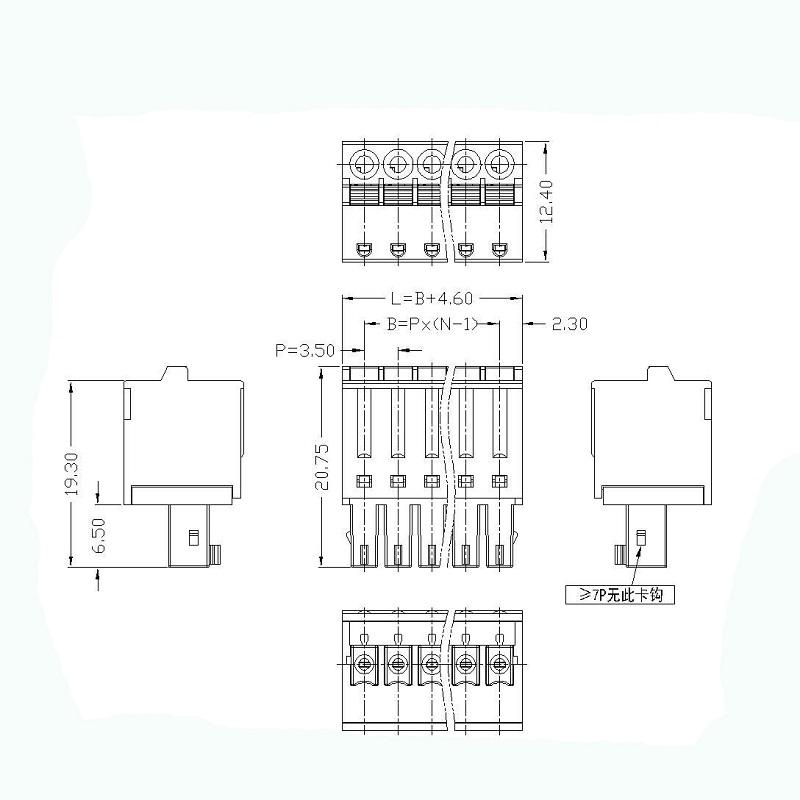

5. الأبعاد

6. المزايا

☑ يتكيف مع أنواع متعددة من المقابس، تصميم الجهاز مرن للغاية
☑ يمكن تلبية متطلبات إدخال البيانات
☑ طريقة تركيب عالمية، مناسبة لمختلف الحالات

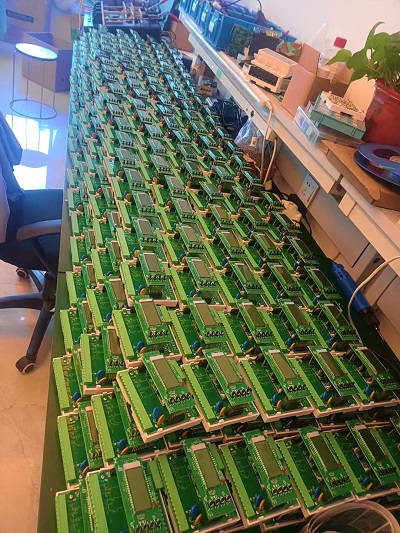

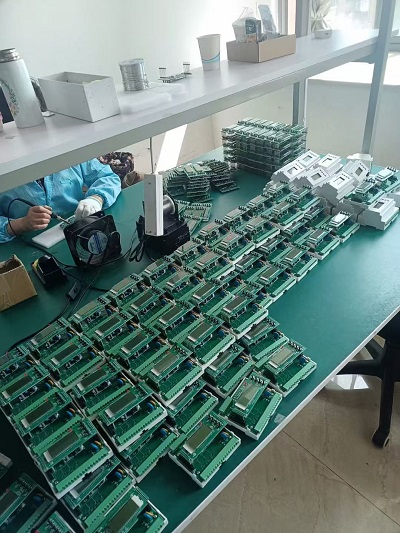

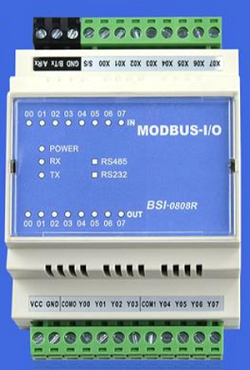

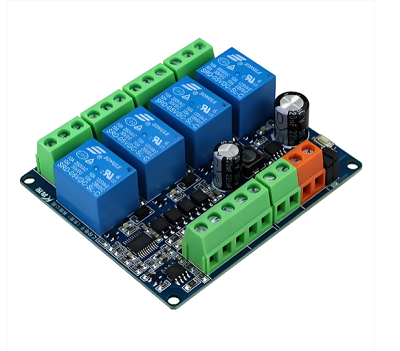

7. التطبيقلكتلة طرفية قابلة للتوصيل

1. وحدة تحكم الحركة 2. عداد طاقة ثلاثي الأطوار 3. جهاز حماية الحاسوب الصغير 4. المعدات الكهربائية

5. معدات التشغيل الآلي 6. معدات الأمن 7. معدات إنترنت الأشياء

سيناريوهات التطبيق النموذجية:

خزائن التحكم PLC/DCS: يعد توصيل وحدات الإدخال/الإخراج PLC بأسلاك الحقل هو التطبيق الأساسي.

واجهات تحكم لمحركات التردد المتغير ومحركات المؤازرة.

توصيلات الإشارة والطاقة لمحطات الإدخال/الإخراج الموزعة (مثل وحدات PROFIBUS و PROFINET و EtherCAT).

وصلات معيارية داخلية ضمن المعدات: مثل وحدات التحكم في مفاصل الروبوت وواجهات البيانات للأجهزة الذكية.

معدات التشغيل الآلي التي تتطلب تصحيح الأخطاء والصيانة بشكل متكرر.

8. العبوةلكتلة طرفية قابلة للتوصيل

نختار مواد تغليف عالية الجودة وآمنة لضمان عدم تلف طلبك أثناء التوصيل.

هذه الشروط التجارية مقبولة: EXW، FOB، CFR، CIF.
