كتل التوصيل: الدليل الأساسي للتوصيلات الكهربائية الآمنة والموثوقة

تبدأ موثوقية لوحات التحكم الكهربائية بوصلات أسلاك مستقرة. كل مصنّع لوحات ومهندس مشتريات معدات يدرك هذه الحقيقة. ومع ذلك، غالبًا ما تُعامل كتل التوصيل كقطع غيار عامة.

لا تنجم معظم الأعطال الكهربائية الميدانية عن مكونات رئيسية باهظة الثمن مثل وحدات التحكم المنطقية القابلة للبرمجة أو الموصلات. بل تنشأ من مشاكل بسيطة في الأسلاك: مثل التثبيت غير المحكم، وعدم كفاية العزل، واستخدام أنواع أطراف توصيل خاطئة، وضعف التكيف مع الظروف البيئية.

بفضل سنوات من الخبرة في تجميع الخزائن وتشخيص الأعطال في الموقع، يساهم توحيد اختيار كتل التوصيل في الحد من أكثر من 60% من أعطال الدوائر المتقطعة. وتؤثر هذه المكونات الصغيرة بشكل كبير على وقت تشغيل المعدات على المدى الطويل، وتكاليف الصيانة، والسلامة التشغيلية.

يُقدّم هذا الدليل الأساسي شرحاً مُفصّلاً لأنواع كتل التوصيل الصناعية، ومعايير اختيار اللب، ومزاياها وعيوبها في الميدان، وقواعد تطبيقها العملية. كما يُوفّر محتوىً واضحاً ومُوجّهاً للمهندسين، يُفيدهم في أعمال التصميم والتوريد اليومية.

ما هي كتل التوصيل الصناعية، ولماذا هي مهمة؟

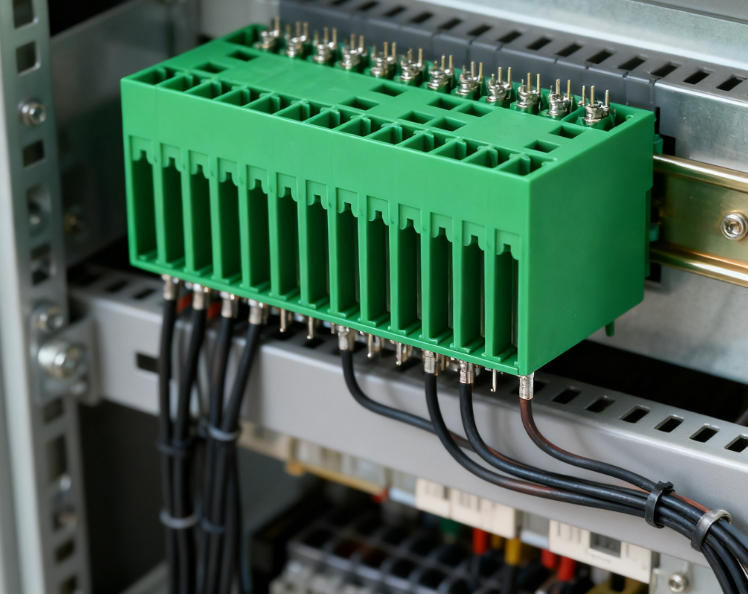

كتل طرفية صناعية هي مكونات توصيل معيارية. تعمل على توحيد تقسيم الأسلاك، وتحويل الدوائر، وتوصيل أسلاك المعدات داخل خزائن التحكم.

بخلاف وصلات الأسلاك العادية، توفر كتل التوصيل المعتمدة عزلًا ثابتًا، وقوة تثبيت مستقرة، ومواصفات أسلاك موحدة. وهي تحل مشكلتين رئيسيتين في هذا المجال بفعالية.

أولاً، تتجنب هذه التقنية توصيلات الأسلاك الملتوية المتشابكة التي تنفك بسهولة تحت تأثير الاهتزازات. ثانياً، تعزل الدوائر الكهربائية بشكل واضح، مما يجعل الفحص اليومي والاختبار وتعديل الدوائر أسهل بكثير.

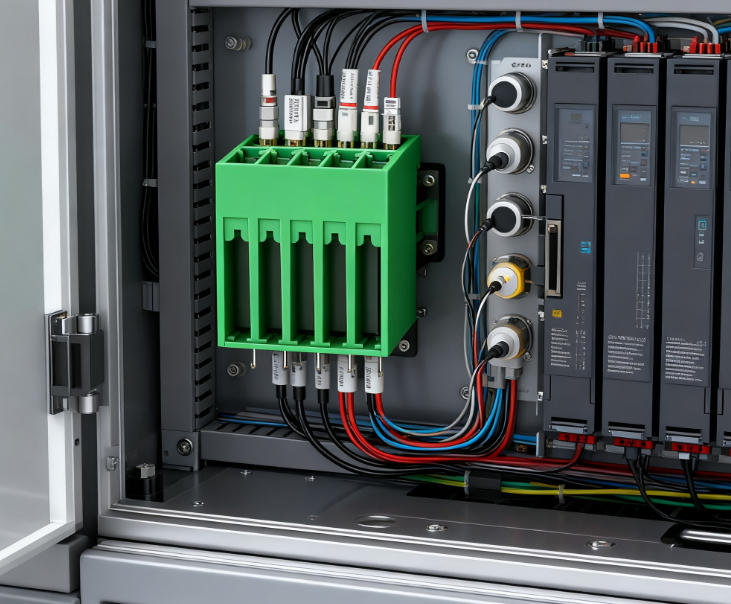

في البيئات الصناعية التي تتسم بالاهتزاز والغبار والرطوبة، تعمل كتل التوصيل المؤهلة كخط دفاع أول لسلامة النظام الكهربائي.

أربعة أنواع رئيسية من كتل التوصيل الصناعية: مقارنة شاملة

تتطلب ظروف التشغيل المختلفة استخدام كتل طرفية متطابقة. ويُعدّ استخدام نوع طرفي موحد لجميع الدوائر الكهربائية أكثر عيوب التصميم شيوعًا. يقارن الجدول أدناه أربعة أنواع شائعة من الكتل الطرفية الصناعية من منظور تطبيقاتها الفعلية في الخزائن.

قواعد الحقول الأساسية لاختيار كتلة طرفية موثوقة

يكتفي العديد من المهندسين بالاعتماد على معايير الجهد والتيار فقط عند الاختيار. هذا التقييم الأحادي البعد يؤدي إلى مخاطر تشغيلية خفية. بالاستناد إلى الخبرة الميدانية، نلخص ثلاثة مبادئ أساسية للاختيار.

1. إعطاء الأولوية للقدرة على التكيف البيئي على حساب المعايير الأساسية

يُعد التيار والجهد المقنن عتبات أساسية. وتحدد البيئة الصناعية الفعلية الموثوقية على المدى الطويل.

بالنسبة لخزائن ورش العمل التي تتعرض للاهتزاز المستمر والغبار والرطوبة العالية، تُعدّ أطراف التوصيل الحاجزة الخيار الأمثل من حيث التكلفة. أما أطراف التوصيل العادية، فستعاني من تدهور العزل وارتخاء الأسلاك بعد 6 إلى 12 شهرًا من التشغيل.

2. مطابقة نوع الطرفية حسب وظيفة الدائرة

لا يمكن لدوائر الطاقة ودوائر الإشارة أن تشترك في نفس تكوين الأطراف.

تتطلب دوائر إدخال التيار الكهربائي الرئيسية ودوائر التحكم في المحركات ذات التيار العالي أطراف توصيل عازلة لضمان السلامة. أما أسلاك إشارات وحدة التحكم المنطقية القابلة للبرمجة (PLC) ذات التيار المنخفض، فيمكن استخدام أطراف توصيل بدون براغي لتحسين كفاءة التجميع. وتُعد وحدات الاستشعار المعيارية مناسبة لأطراف التوصيل القابلة للفصل لتسهيل استبدالها لاحقًا.

3. تحقيق التوازن بين كفاءة الإنتاج وتكاليف ما بعد البيع

يمكن استخدام أطراف توصيل لولبية اقتصادية في الخزائن المصممة حسب الطلب ذات الكميات المنخفضة. أما الخزائن القياسية المنتجة بكميات كبيرة، فينبغي أن تستخدم أطراف توصيل بدون براغي لتقليل أخطاء العمل. يجب أن تعتمد المعدات الرئيسية ذات تكاليف الصيانة العالية لما بعد البيع على أطراف فاصلة لتقليل معدلات الأعطال.

الأسئلة الشائعة لتطبيق Terminal Block

س1: هل كتل التوصيل عالية المواصفات باهظة الثمن ضرورية دائمًا للخزائن الصناعية؟

لا. إنّ الإفراط في تحديد المواصفات دون دراسة يزيد من تكاليف الشراء غير الضرورية. الحل الأمثل هو التوافق المصنف. استخدم أطراف توصيل لولبية قياسية فعّالة من حيث التكلفة لدوائر الإشارة الثابتة منخفضة الطاقة. استخدم أطراف توصيل حاجزية عالية الأمان لحلقات الطاقة الأساسية والمواقع المعرضة للاهتزازات. واحرص على مطابقة أطراف التوصيل بدون براغي والقابلة للتوصيل وفقًا لمتطلبات الإنتاج والوحدات، مما يحقق توازنًا مثاليًا بين السلامة والكفاءة والتكلفة.

س2: ما هو أكثر أعطال كتلة التوصيل شيوعًا في التشغيل الميداني؟

يُعدّ الخلل الأكثر شيوعًا هو ضعف التوصيلات والدوائر القصيرة المتقطعة الناتجة عن الاهتزازات. ولا تعود معظم الأعطال الخفية إلى مشاكل في جودة المنتج، بل إلى عدم توافق أنواع أطراف التوصيل. تفتقر أطراف التوصيل القياسية إلى بنية عازلة، وتنزلق خيوط الأسلاك المجدولة تحت تأثير الاهتزازات طويلة الأمد، مما يؤدي إلى حدوث دوائر قصيرة فورية وتوقفات غير متوقعة للمعدات. ويمكن تجنب هذه المشكلة تمامًا بترقية أطراف التوصيل الرئيسية إلى أطراف توصيل عازلة.

س3: هل يمكن استبدال أطراف التوصيل التقليدية ذات البراغي بأطراف التوصيل التي تعمل بالضغط بدون براغي بشكل كامل؟

لا يُنصح بالاستبدال الكامل. تتميز أطراف التوصيل بدون براغي بمزايا واضحة في كفاءة التجميع وثبات التثبيت في دوائر الإشارة التقليدية ودوائر الطاقة المنخفضة. مع ذلك، في دوائر الطاقة ذات التيار العالي جدًا وفي حالات الصيانة الميدانية التي تتطلب أسلاكًا ذات مقاسات معقدة، تتمتع أطراف التوصيل التقليدية ذات البراغي بتوافق أفضل وسهولة صيانة أكبر. يُعدّ التكوين المختلط الحل الهندسي الأمثل.
