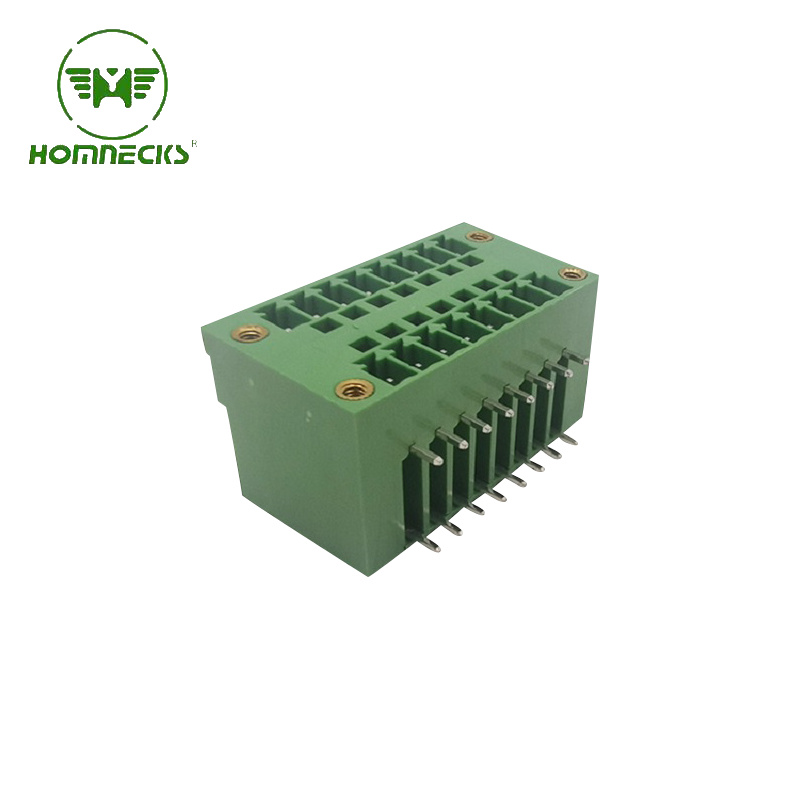

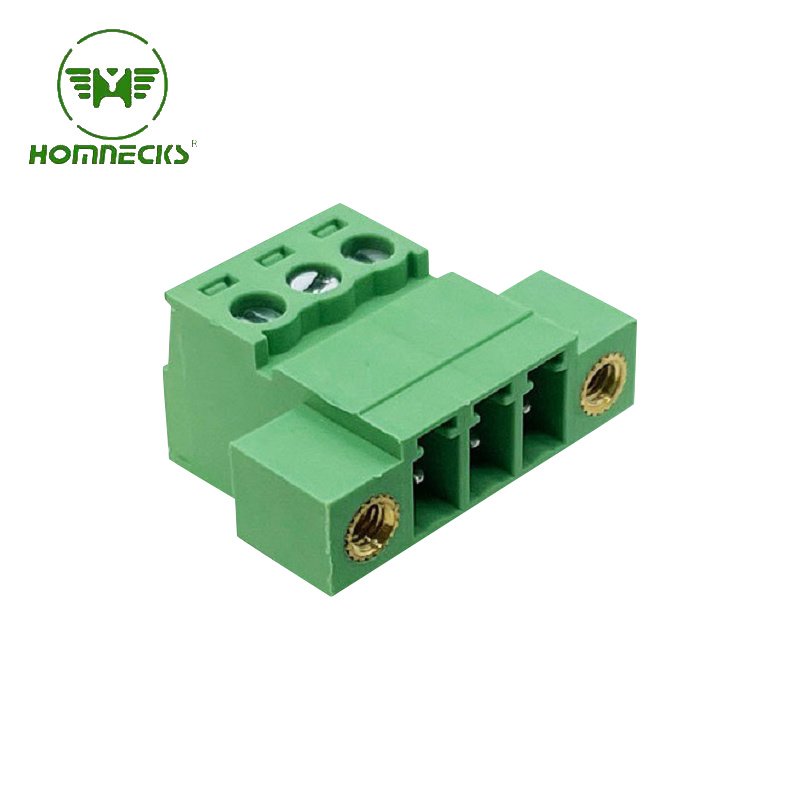

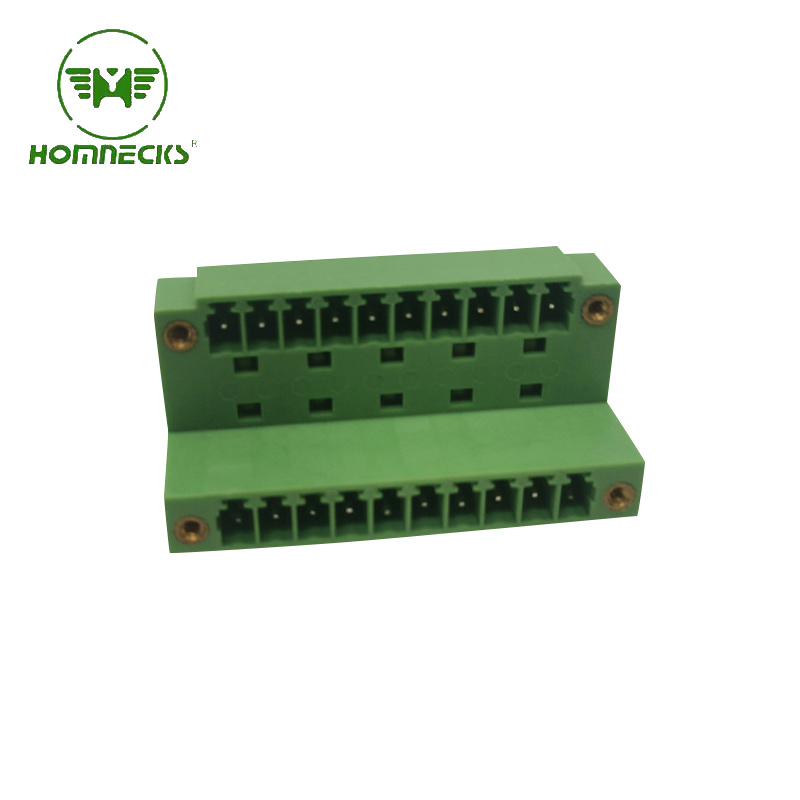

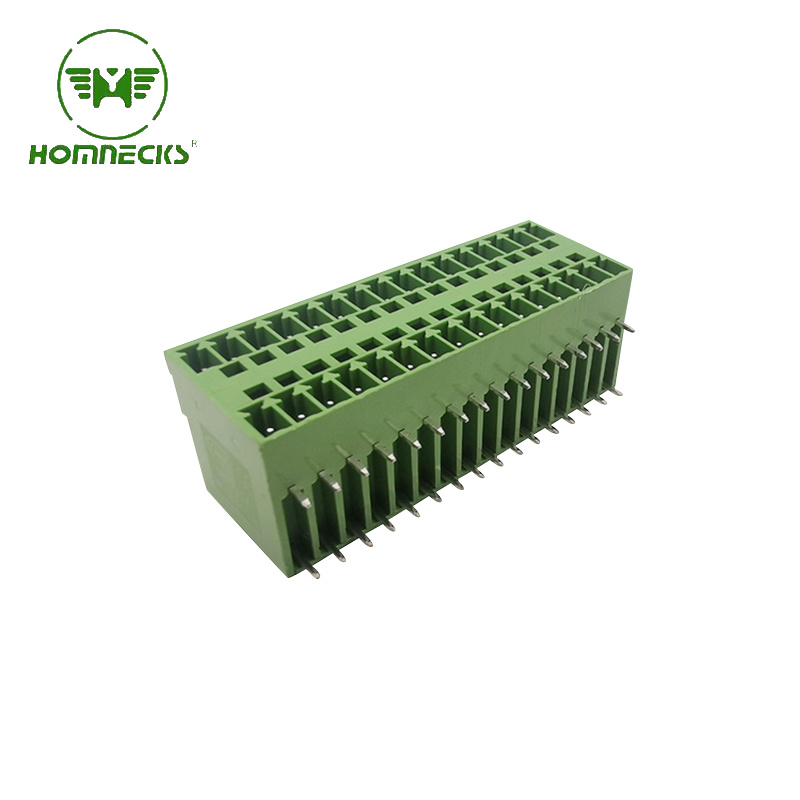

90 درجة موصلات قابس لوحة الدوائر المطبوعة تُستخدم هذه المكونات على نطاق واسع في لوحات التحكم وأجهزة التشغيل الآلي ووحدات لوحات الدوائر المطبوعة المدمجة. تصميمها ذو الزاوية القائمة يوفر مساحة في الخزانة ويوحد تخطيطات الأسلاك الداخلية.
يركز معظم مهندسي التصميم والمشتريات فقط على المسافة بين الدبابيس، وتصنيف التيار، ونوع التركيب. وقليل منهم يولي اهتماماً كافياً لمواد غلاف القابس.
من واقع الخبرة في تشخيص الأعطال الميدانية، فإن عيوب المواد هي السبب الرئيسي لمعظم حالات فشل المقابس على المدى الطويل. وتشمل هذه العيوب التشوه الحراري، وارتخاء الأبعاد، وضعف العزل، والتشقق الهش الناتج عن الاهتزاز.
تُحدد مادة الغلاف بشكل مباشر مقاومة الحرارة، والثبات الميكانيكي، ومقاومة الرطوبة، وعمر الخدمة. ويؤدي اختيار المادة الخاطئة إلى أعطال متقطعة في التوصيلات، وفشل في لحام إعادة التدفق، وارتفاع معدلات مشاكل ما بعد البيع.
يُفصّل هذا الدليل المواد الأربع الأكثر شيوعًا لموصلات لوحات الدوائر المطبوعة بزاوية 90 درجة. ويتضمن مقارنات مُدققة للمعايير، ومزايا وعيوب هذه المواد في التطبيقات العملية، وقواعد اختيار واضحة لمشاريع التحكم الصناعي.
تواجه مقابس لوحات الدوائر المطبوعة ذات الزاوية القائمة إجهاد تشغيل فريدًا مقارنة بالمقابس المستقيمة.
يتحمل الهيكل ذو الزاوية القائمة سحب الأسلاك المتكرر والاهتزاز الجانبي. وتتراكم الحرارة في الزاوية المنحنية أثناء التشغيل بتيار عالٍ. كما تُحدث عمليات التجميع السطحي واللحام الموجي تأثيرًا فوريًا لدرجات الحرارة العالية.
تتشوه المواد منخفضة الجودة بسهولة بعد اللحام، مما يؤدي إلى عدم محاذاة الأطراف وضعف التوصيل. في ورش العمل الصناعية الرطبة والمغبرة، تفقد المواد غير المطابقة للمواصفات قدرتها على العزل بسرعة أكبر، مما يُسبب مخاطر خفية لحدوث قصر في الدائرة الكهربائية.
تُهيمن مواد PA66 وPBT وLCP وPA9T على تصنيع موصلات لوحات الدوائر المطبوعة بزاوية 90 درجة في الصناعة. يقارن الجدول أدناه المعايير الصناعية الأساسية بناءً على عمليات اللحام الفعلية وبيانات التشغيل الميداني.
| معيار الأداء | PA66 (نايلون 66) | مادة PBT | LCP | PA9T |
|---|---|---|---|---|
| درجة حرارة التشغيل المستمرة | من -40 درجة مئوية إلى 105 درجة مئوية | من -40 درجة مئوية إلى 120 درجة مئوية | من -55 درجة مئوية إلى 240 درجة مئوية | من -40 درجة مئوية إلى 150 درجة مئوية |
| مقاومة لحام إعادة التدفق | درجة حرارة قصوى 230 درجة مئوية، سهل التليين | مستقر عند درجة حرارة 240 درجة مئوية، مع انكماش طفيف | متوافق تمامًا مع درجات حرارة تصل إلى 260 درجة مئوية فأكثر | استقرار عالي عند درجة حرارة 250 درجة مئوية |
| معدل امتصاص الرطوبة | 1.0%–3.0% (تشوه عالي وسهل) | ≤0.1% (منخفض للغاية) | ≤0.02% (ضئيل) | ≤0.3% (منخفض) |
| مقاومة الاهتزاز والصدمات | متانة ممتازة، مقاومة للتشقق | صلابة جيدة، هشة قليلاً | صلابة عالية، مقاومة للتشوه | متانة وصلابة متوازنتان |
| درجة مقاومة اللهب | UL94 V-0 (معياري) | UL94 V-0 | UL94 V-0 درجة عالية | UL94 V-0 |
| التكلفة النسبية للمواد | قليل | واسطة | عالي | متوسط-عالي |
| أفضل تطبيق صناعي | لحام الموجة، موصلات إشارة منخفضة التكلفة | موصلات صناعية عامة وموصلات سيارات | سدادات دقيقة عالية الحرارة بتقنية SMT | مقابس طاقة وإشارة عالية الموثوقية |
يساعد هذا الجدول المبسط المهندسين والمشترين على فحص المواد بسرعة أثناء تأكيد قائمة المواد، وتجنب الإفراط في المواصفات أو الأداء غير الكافي.
| مادة | أبرز المتخصصين في المجال | عيوب حقل المفتاح |
|---|---|---|
| PA66 | تكلفة شراء منخفضة، متانة عالية، مقاومة للصدمات والانحناء، متوفرة على نطاق واسع للإنتاج الضخم | يؤدي امتصاص الرطوبة العالي إلى تغيير الأبعاد في البيئات الرطبة؛ ومقاومة ضعيفة لدرجات الحرارة العالية في عمليات إعادة تدفق SMT |
| مادة PBT | امتصاص منخفض للغاية للماء، حجم ثابت، مقاومة جيدة للمواد الكيميائية والأشعة فوق البنفسجية، توازن بين التكلفة والأداء | هش قليلاً تحت تأثير الاهتزازات القوية؛ سهل التصدع بعد عمليات السد المتكررة طويلة الأمد |
| LCP | مقاومة فائقة لدرجات الحرارة العالية، وانعدام التشوه بعد اللحام بالتدفق، وعزل فائق الاستقرار، وأفضل دقة في الاحتفاظ بالخصائص. | تكلفة المواد المرتفعة، ومتطلبات عملية التشكيل الصارمة، تجعلها غير فعالة من حيث التكلفة بالنسبة للدوائر الكهربائية العادية منخفضة الطاقة. |
| PA9T | مقاومة عالية للحرارة، امتصاص منخفض للرطوبة، مقاومة ممتازة للاهتزاز، مستقرة لكل من دوائر الطاقة والإشارة | سعره أعلى من PA66 وPBT، ويستخدم بشكل أساسي في المعدات الصناعية المتوسطة إلى عالية الجودة |
بالنسبة للإنتاج الضخم للحام الموجي، فإن مادتي PA66 وPBT مؤهلتان تماماً. فهما توازنان بين التكلفة ومقاومة الحرارة الأساسية.
في عملية اللحام بالتدفق السطحي (SMT) مع تأثير درجة حرارة عالية تصل إلى 260 درجة مئوية، فإن مادة LCP ومادة PA9T فقط هما القادرتان على تجنب تشوه الهيكل وانحراف الأطراف. أما مادة PA66 فستؤدي إلى تليينها وفشل عملية التجميع.
تجنب استخدام مادة PA66 النقية في بيئات ورش العمل الرطبة. فامتصاصها العالي للماء يغير حجم القابس، مما يؤدي إلى ضعف التوصيل وعدم إحكام الربط.
تُعطي المعدات المعرضة للاهتزازات مثل خزائن التحكم في المحركات الأولوية لمواد PA66 أو PA9T. تمنع متانتها تشقق الغلاف.
تختار الخزائن الصناعية ذات درجات الحرارة العالية مواد مثل PBT أو PA9T أو LCP لمقاومة التقادم الحراري.
تستخدم دوائر الإشارة العادية ذات التيار المنخفض مادة PA66 أو PBT للتحكم في التكلفة.
تتطلب دوائر الطاقة ذات التيار العالي ودوائر اكتساب الإشارات عالية الدقة استخدام PA9T أو LCP. ويساهم العزل المستقر وتناسق الحجم في تجنب أعطال الانحراف.
تنشأ معظم مشاكل التشوه من عدم توافق مواد الغلاف. لا يتحمل البولي أميد القياسي PA66 درجة حرارة إعادة التدفق البالغة 260 درجة مئوية. فهو يلين وينكمش بعد التسخين، مما يؤدي إلى عدم محاذاة الأطراف وضعف التوصيل. بالنسبة لعمليات التجميع السطحي (SMT)، يُنصح دائمًا باستخدام مواد LCP أو PA9T لضمان عدم حدوث أي تشوه بعد اللحام.
يُعدّ PBT الخيار الأمثل والأكثر توازناً لمعظم المشاريع التقليدية. فهو يتميز بامتصاص منخفض للغاية للرطوبة، وأداء أبعاد ثابت، ومقاومة حرارية عالية. كما أنه يتجنب مخاطر التشوه في البيئات الرطبة التي يُعاني منها PA66، ولا يتطلب ميزانية باهظة كما هو الحال مع مواد LCP، مما يجعله مناسباً تماماً لدوائر الإشارات ودوائر الطاقة المنخفضة في لوحات التحكم المنتجة بكميات كبيرة.
لا، يُعدّ استخدام LCP إلزاميًا فقط في عمليات اللحام بالتدفق عند درجات حرارة فائقة الارتفاع، وفي المعدات عالية الدقة التي تتطلب ثباتًا دقيقًا في الأبعاد. أما في بيئات العمل العادية ذات درجات الحرارة العالية التي تقل عن 150 درجة مئوية، فيوفر PA9T مقاومة كافية للحرارة والاهتزاز بتكلفة أقل. ويمكن للمهندسين اختيار المواد المناسبة وفقًا لمتطلبات العملية والبيئة الفعلية لتجنب الهدر الناتج عن المواصفات الزائدة.
