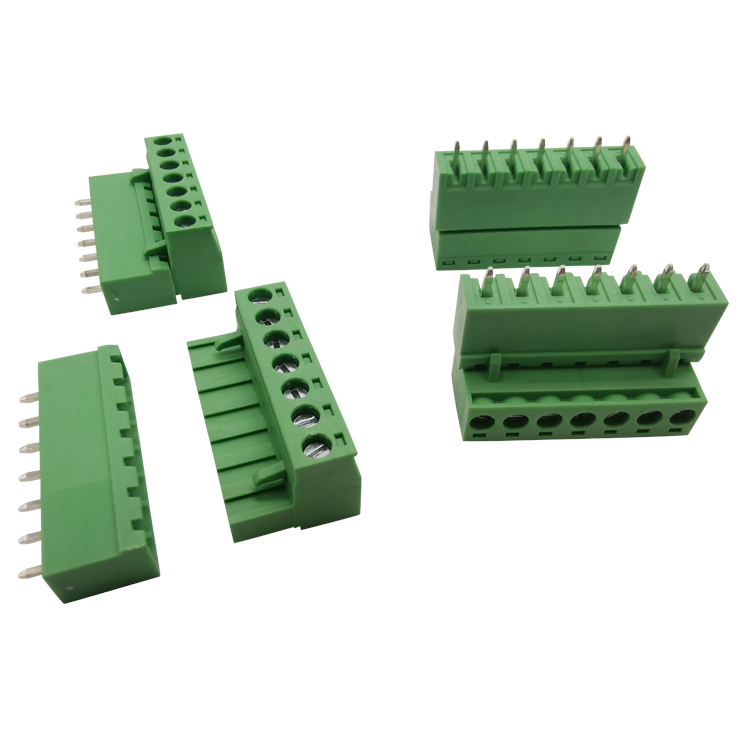

في أنظمة التحكم الصناعية، وأنظمة الطاقة، ومعدات الأتمتة، والمنتجات الإلكترونية، تعتبر كتل التوصيل من أكثر الموصلات شيوعاً وأهمية. إن اختيار النوع المناسب من كتل التوصيل (مثل أطراف لوحات الدوائر المطبوعة القابلة للتوصيل، أو أطراف التوصيل اللولبية، أو أطراف التوصيل الزنبركية) لا يؤثر فقط على كفاءة التوصيل، بل يؤثر أيضاً بشكل مباشر على استقرار النظام وتكاليف الصيانة المستقبلية. أولاً: ما هي كتل التوصيل الطرفية للوحات الدوائر المطبوعة القابلة للتوصيل؟كتل طرفية قابلة للتوصيل للوحات الدوائر المطبوعة يتكون من جزأين: قابس وقاعدة، مما يسمح بإدخاله وإزالته بسرعة دون الحاجة إلى إعادة توصيل الأسلاك.يُستخدم هذا النوع من كتل التوصيل على نطاق واسع في المعدات المعيارية وأنظمة التحكم الصناعية.تشمل المزايا ما يلي:- تركيب وصيانة سريعة- اتصال موثوق به وتواصل مستقر- مناسب للتركيب على لوحات الدوائر المطبوعة- متوفر بأحجام مختلفة للمسافة بين المسامير، مثل 3.5 مم، 3.81 مم، 5.0 مم، 5.08 مم، 7.5 مم، و7.62 مم ثانيًا: كتل التوصيل اللولبية: الخصائصتُثبّت أطراف التوصيل اللولبية الأسلاك باستخدام البراغي، مما ينتج عنه بنية متينة. وهي من أكثر أنواع أطراف التوصيل شيوعًا في التطبيقات الصناعية. الميزات الرئيسية:- تثبيت سلكي آمن بقوة شد عالية- مناسب لتطبيقات التيار المتوسط إلى العالي- تكلفة منخفضة وتعدد استخدامات عالٍ- متوفر بتكوينات مختلفة، بما في ذلك أطراف التوصيل اللولبية المثبتة على لوحة الدوائر المطبوعة، وثنائية الأطراف، وثلاثية الأقطاب، وما إلى ذلك. ثالثًا: كتل طرفية زنبركية/بدون براغيكتل طرفية زنبركية استخدم مشابك زنبركية لتثبيت الأسلاك، مما يلغي الحاجة إلى البراغي ويحسن كفاءة التجميع. المزايا الرئيسية:- توصيل سريع، مما يقلل من وقت العمل- مقاومة ممتازة للاهتزازات- مناسب لتصميمات لوحات الدوائر المطبوعة عالية الكثافة رابعاً: أطراف تثبيت لوحات الدوائر المطبوعة وكتل أطراف التوصيل الحاجزةفي التطبيقات التي تتطلب مسافة عزل عالية وأمانًا، تُستخدم كتل طرفية حاجزية على نطاق واسع.مناسب لإمدادات الطاقة، والتحكم في الطاقة، والمعدات الصناعية. خامساً: كيف تختار كتلة التوصيل المناسبة؟عند اختيار كتلة طرفية، يُنصح بالتركيز على ما يلي:1. تباعد الأطراف (المسافة بين الأطراف)2. تصنيفات التيار والجهد3. طريقة التوصيل (مسمار/زنبرك/موصل)4. طريقة تركيب لوحة الدوائر المطبوعة5. وتيرة الصيانة المستقبلية خاتمة:سواء كانت أطراف توصيل قابلة للتوصيل، أو أطراف توصيل مثبتة على لوحة الدوائر المطبوعة، أو أطراف توصيل زنبركية، فإن اختيار حل طرف التوصيل المناسب يمكن أن يحسن استقرار النظام بشكل كبير.بصفتنا شركة مصنعة وموردة محترفة للمحطات الطرفية، يمكننا توفير حلول مخصصة لمحطات الدوائر المطبوعة لعملائنا.
عزم دوران كتل التوصيل (على وجه التحديد أطراف توصيل من النوع اللولبييُعدّ هذا العامل أهمّ وأهمّ معيار للتثبيت، إذ يؤثر بشكل مباشر على موثوقية الاتصال. وهو ليس قيمةً معزولة، بل نقطة تحكّم أساسية في نظام هندسي دقيق. فيما يلي شرح للعلاقة بينهما، من حيث المبدأ والتطبيق.المبدأ الأساسي: كيف يتم تحويل عزم الدوران إلى اتصال كهربائي موثوق؟يمكن تبسيط التسلسل المادي للأحداث على النحو التالي:عزم الدوران المطبق ← توليد قوة التثبيت (القوة المحورية) ← تكوين ضغط التلامس ← تحديد مقاومة التلامس ← التأثير على الموثوقية على المدى الطويل عزم الدوران (T): القوة الدورانية المطبقة أثناء التركيب باستخدام مفك براغي أو مفتاح ربط، وعادة ما يتم قياسها بالنيوتن متر (N·m) أو سنتي نيوتن متر (cN·m). قوة التثبيت (F): هي قوة الضغط المحورية المتولدة بين السلك، وكتلة التوصيل، والشريط الموصل أثناء تدوير البرغي وربطه. وهذا هو الغرض الأساسي من عزم الدوران. تتأثر هذه العلاقة بعدة عوامل: F ≈ k * T / d (حيث k هو معامل الاحتكاك الكلي، وd هو القطر الاسمي للبرغي). يُعد معامل الاحتكاك متغيرًا رئيسيًا ويتأثر بشكل كبير بالأسنان والحلقات وحالة سطح السلك. ضغط التلامس (P): هو الضغط الفعلي الناتج عن قوة التثبيت عند نقاط التلامس المجهرية. يمكن لضغط التلامس الكافي أن: اختراق طبقة الأكسيد: سطح الموصل (عادةً الألومنيوم أو النحاس) يحتوي على طبقة أكسيد عازلة؛ يمكن للضغط العالي أن يكسر هذه الطبقة، مما يؤدي إلى اتصال معدني ببعضه البعض.زيادة مساحة التلامس: التسبب في تشوه بلاستيكي متحكم فيه للموصل، مما يزيد من مساحة التوصيل الفعالة. الحفاظ على اتصال مستقر: مقاومة الارتخاء الناتج عن الاهتزاز والتمدد والانكماش الحراري. مقاومة التلامس (Rc): يحدد ضغط التلامس مقدار مقاومة التلامس بشكل مباشر. يوجد ضغط حرج تميل عنده مقاومة التلامس إلى الاستقرار عند قيمة منخفضة جدًا؛ أما دون هذه القيمة، فتزداد المقاومة بشكل حاد. يعني انخفاض Rc واستقراره: فقدان الطاقة المنخفض (P_loss = I² * Rc)، وتوليد الحرارة المنخفض، وقدرة عالية على حمل التيار، وسلامة الإشارة الجيدة.عزم الدوران المطبق على كتل طرفية الأمر لا يقتصر على مجرد "الشد"، بل هو بالأحرى معيار تحكم هندسي دقيق. إنه الجسر الذي يحول الطاقة الميكانيكية إلى اتصال كهربائي مستقر. معادلة الموثوقية: اتصال موثوق = عزم الدوران الصحيح × السلك المناسب × العملية القياسية × تصميم الطرفية المتوافقة. الفهم الأساسي: إن "صحة" عزم الدوران تحدد بشكل مباشر "استقرار" مقاومة التلامس، وهو أمر بالغ الأهمية بدوره من أجل الموثوقية الكهربائية على المدى الطويل.إن تجاهل التحكم في عزم الدوران يعادل زرع قنبلة موقوتة في نقطة الاتصال، وهو عطل سيؤدي حتماً إلى انفجاره بمرور الوقت. لذلك، في أي قطاع صناعي أو طاقة أو نقل جاد، يعد دمج عزم دوران الأسلاك والتحكم فيه بدقة في مواصفات العملية إجراءً أساسيًا لضمان موثوقية وصلات النظام الأساسية.
المزايا: كتلة طرفية قابلة للتوصيل: خيار جديد للتوصيلات الكهربائية الفعالة والمريحة والمرنة
كتلة طرفية قابلة للتوصيل تتمتع بمزايا التركيب السريع، وسهولة الصيانة، والموثوقية العالية، والتطبيق الواسع، مما يجعلها خيارًا فعالاً ومريحًا ومرنًا في مجال التوصيلات الكهربائية.
كنوع جديد من طرق التوصيل الكهربائي، تم استخدام محطات التوصيل على نطاق واسع في مختلف المجالات في السنوات الأخيرة. وتكمن ميزتها في القدرة على إنجاز التوصيلات الكهربائية بسرعة وسهولة الصيانة، مما يجعلها الاختيار المفضل للعديد من مهندسي وفنيي الكهرباء. ستقدم هذه المقالة تحليلًا تفصيليًا لمزايا المحطات الطرفية الإضافية، مما يساعد الجميع على فهم طريقة التوصيل الكهربائي هذه واستخدامها بشكل أفضل.
1 、 تستخدم على نطاق واسع لتلبية الاحتياجات المختلفة
يعتبر الموصل بدون براغي مناسبًا لمختلف سيناريوهات التوصيل الكهربائي، بما في ذلك التحكم الصناعي ونقل الطاقة والاتصالات والمجالات الأخرى. يمكنهم تلبية احتياجات الاتصال للمعدات الكهربائية المختلفة وتوفير طرق اتصال متنوعة. بالإضافة إلى ذلك، تتمتع الأجهزة الطرفية الإضافية أيضًا بتخصيص مرن، والذي يمكن تخصيصه وفقًا للاحتياجات المحددة لتلبية الاحتياجات الشخصية لمختلف العملاء.
2 、 موثوقية عالية تضمن التشغيل الآمن والمستقر
في عملية تصميم وتصنيع المحطات الطرفية الإضافية، يتم التركيز على تحسين موثوقية واستقرار الاتصال. كتلة طرفية ثنائي الفينيل متعدد الكلور بدون براغي عادةً ما تحتوي على عدد كبير من الإدخالات والمتانة، ويمكنها تحمل درجة معينة من الاهتزاز والتأثير. بالإضافة إلى ذلك، فإن أطراف التوصيل مصنوعة من مواد عالية الجودة وعمليات إنتاج متقدمة لضمان أن تتمتع أجزاء التوصيل بموصلية جيدة وقوة ميكانيكية، وبالتالي ضمان التشغيل الآمن والمستقر للمعدات الكهربائية.
3 、 التثبيت السريع لتحسين كفاءة العمل
يستخدم المسمار الطرفي ثنائي الفينيل متعدد الكلور طريقة توصيل المكونات الإضافية، دون الحاجة إلى مسامير أو أدوات تثبيت أخرى. ما عليك سوى إدخال السلك في الجهاز والضغط على آلية القفل لإكمال الاتصال. طريقة التثبيت هذه بسيطة وسهلة التنفيذ، مما يحسن كفاءة العمل بشكل كبير. بالمقارنة مع طرق الاتصال التقليدية، يمكن لمحطات التوصيل الإضافية توفير الكثير من وقت التثبيت، وتقليل كثافة اليد العاملة، وتمكين المهندسين والفنيين الكهربائيين من التركيز بشكل أكبر على المهام المهمة الأخرى.
4、سهولة الصيانة وتقليل معدل الفشل
يتمتع موصل الكتلة الطرفية القابل للتوصيل بـ Pcb أيضًا بمزايا في الصيانة. نظرًا لاستخدام التوصيل الإضافي، عندما يلزم استبدال المعدات الكهربائية أو إصلاحها، ما عليك سوى فصل الأجهزة الطرفية لإكمال أعمال التفكيك. بالإضافة إلى ذلك، تتمتع محطات التوصيل عادةً بأداء إغلاق جيد، والذي يمكن أن يمنع بشكل فعال الملوثات مثل الغبار والرطوبة من دخول جزء الاتصال، وبالتالي تقليل معدل الفشل وتحسين موثوقية المعدات الكهربائية.
باختصار، أثبتت الكتل الطرفية لثنائي الفينيل متعدد الكلور القابلة للتوصيل مزايا فريدة في مجال التوصيلات الكهربائية نظرًا لكفاءتها العالية وراحتها ومرونتها. يمكنهم تحقيق التوصيلات الكهربائية بسرعة وتحسين كفاءة العمل؛ سهولة الصيانة وتقليل معدل الفشل. تضمن الموثوقية العالية التشغيل الآمن والمستقر للمعدات الكهربائية؛ وهو قابل للتطبيق على نطاق واسع في سيناريوهات مختلفة لتلبية الاحتياجات المختلفة. لذلك، أصبحت الكتلة الطرفية لثنائي الفينيل متعدد الكلور القابلة للتوصيل خيارًا مثاليًا للمهندسين والفنيين الكهربائيين، مما يضخ حيوية جديدة في تطوير مجال التوصيل الكهربائي.
كتل طرفية للوحة الدوائر المطبوعة تُعدّ هذه المكونات بالغة الأهمية لكلٍّ من لوحات الدوائر المطبوعة (PCBs) وكيفية تحكّم المصانع في آلاتها. تخيّل أنها موصلات بسيطة تُسهّل عمل الأجهزة الكهربائية من خلال ربط جميع المكونات ببعضها. فهي تضمن اتصال دوائرك بالعالم الخارجي بأمان ودون أي مشاكل. إليكم ما يفعلونه فيما يخص لوحات الدوائر المطبوعة وأنظمة التحكم الصناعية: أولاً: كيف تعمل على لوحات الدوائر المطبوعة (PCBs) في لوحة الدوائر المطبوعة، تعمل كتل التوصيل الطرفية كموصلات. فهي تربط الدائرة بالكابلات الخارجية. حيث تحدث الأمور الكهربائية: نقاط الإدخال/الإخراج: تقوم هذه النقاط بنقل الإشارات من أجهزة الاستشعار إلى لوحة الدوائر المطبوعة لاستخدامها. كما تقوم أيضاً بإرسال إشارات من لوحة الدوائر المطبوعة للتحكم في الأشياء أو لعرض ما يحدث. نقاط الطاقة: فهي تزود لوحة الدوائر المطبوعة وكل جزء عليها بالطاقة. موصلات اللوحة: في الإعدادات الأكثر تعقيدًا، تقوم هذه الموصلات بربط اللوحة الرئيسية بلوحات أصغر تقوم بمهام معينة. اختبار سهل: يستطيع المهندسون توصيل أدواتهم بالأطراف لفحص الإشارات والجهد. وهذا أمر ضروري عند اختبار أو بناء أو إصلاح الأشياء. اجعل الأمر بسيطاً: بفضل الموصلات، يمكن تصنيع كل لوحة دوائر مطبوعة وفحصها واستبدالها بشكل منفصل. في حال تلف إحدى اللوحات، يمكنك استبدالها ببساطة عن طريق فصل الكابلات وإعادة توصيلها. لا حاجة للحام. مناسب لجميع أنواع الاتصالات: اللحام المباشر على لوحة الدوائر المطبوعة: يتم لحامها مباشرة على اللوحة لتبقى ثابتة. سهل التوصيل والاستبدال. شريط الحاجز/التثبيت بالبراغي: البراغي تثبته بإحكام، لذلك لن ينفك. ثانيًا: كيفية عملها في أنظمة التحكم الصناعية تؤدي كتل التوصيل دورًا كبيرًا في صناديق التحكم ولوحات التوزيع وفي أرضية المصنع! فهي بمثابة العصب المركزي ومركز الطاقة لنظام التحكم بأكمله. الإشارات موجودة في كل مكان: المزيد من مداخل ومخارج وحدات التحكم المنطقية القابلة للبرمجة/أنظمة التحكم الموزعة: تحتوي جميع مداخل ومخارج وحدات التحكم المنطقية القابلة للبرمجة وأنظمة التحكم الموزعة تقريبًا على مجموعة من كتل التوصيل أو تتصل بها. يتم توصيل جميع الكابلات الخاصة بالمستشعرات والأجهزة الأخرى هنا، مما يُسهّل إدارة الإشارات وإرسالها إلى حيثما دعت الحاجة. السلطة هي الأساس: يدخل التيار الكهربائي إلى صندوق التحكم ويتم توزيعه عبر أطراف التوصيل. ثم يمر عبر أجهزة السلامة، ومن ثم إلى أجهزة مختلفة بفولتيات مختلفة عبر كتل التوصيل. حافظ على فصل الأشياء: يحافظ على تباعد الفولتيات: تعمل كتل التوصيل على إبقاء الدوائر ذات الفولتيات والإشارات المختلفة بعيدة عن بعضها البعض، مما يمنع حدوث المشاكل والدوائر القصيرة. أكثر موثوقية وأمانًا: الوصلات القوية: تتمسك أطراف التوصيل اللولبية والمشابك الزنبركية بإحكام أكثر من اللحام، لذا فهي مناسبة للأماكن التي تهتز فيها الأشياء كثيرًا. السلامة: تحافظ العديد من المحطات الطرفية على إبعاد الأصابع عن الكهرباء الحية، وتمنع دخول الغبار والماء، ولا تشتعل بسهولة، مما يحافظ على سلامة الأشخاص والأجهزة. الملصقات: عادةً ما تحتوي كتل التوصيل الطرفية على ملصقات أو أرقام، حتى تعرف وظيفة كل إشارة. وهذا يساعد عند إصلاح النظام لاحقًا. ترتيب الأسلاك: تحافظ موصلات الأسلاك على جميع الكابلات مرتبة ومُصنفة ومتصلة. وهذا يجعل الأسلاك داخل العلبة أنظف وأفضل. سهل الاستخدام: سهولة التوصيل: يكون توصيل الأسلاك أسرع وأكثر تنظيماً على كتلة طرفية. حلول سهلة: إذا حدث خطأ ما، يمكنك بسهولة فصل الإشارة أو اختبارها على كتلة التوصيل. إضافة المزيد من المعدات: عند إضافة أشياء جديدة، ما عليك سوى توصيلها بالأطراف دون العبث بالأسلاك الرئيسية. باختصار، كتل طرفية تُعدّ هذه الأدوات ضرورية للحفاظ على سهولة إدارة الأعمال الكهربائية. فهي تُحوّل التركيبات المعقدة إلى نقاط توصيل بسيطة، مما يُحسّن أداء الأجهزة الإلكترونية والأنظمة ويُسهّل صيانتها. وبدونها، سيكون تصميم واختبار وصيانة أنظمة التحكم الكهربائية الحديثة أمرًا في غاية الصعوبة!
